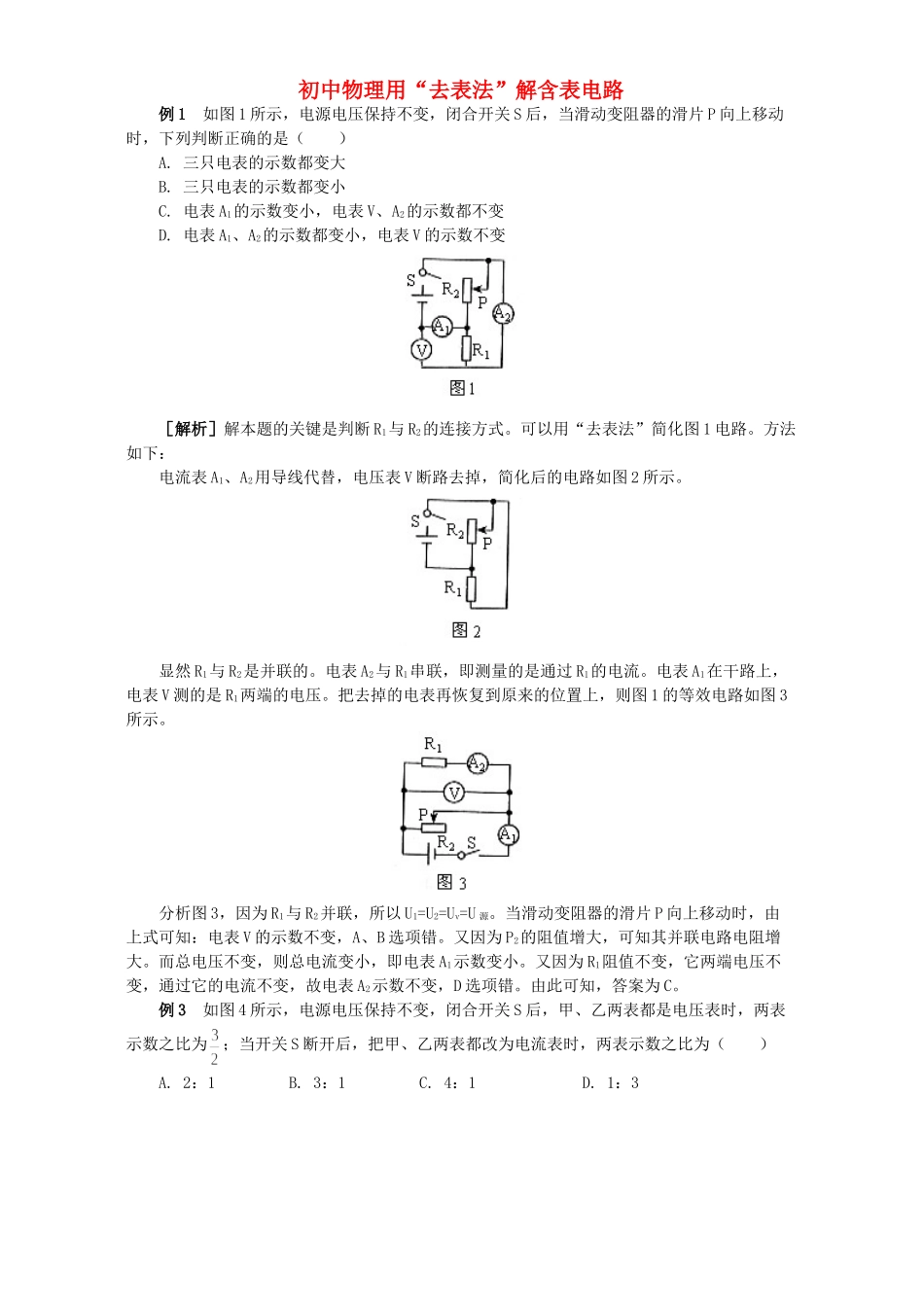

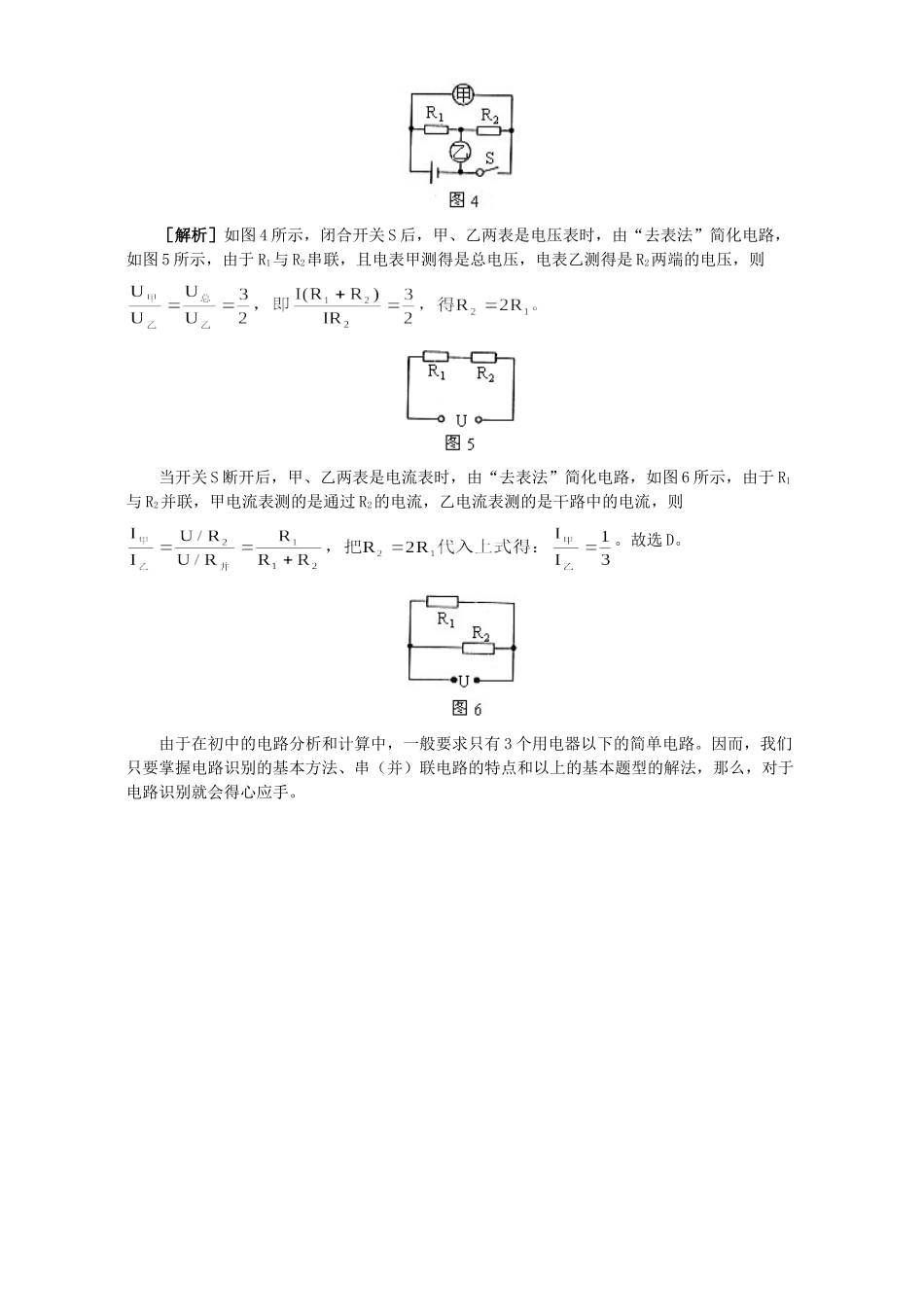

初中物理用“去表法”解含表电路例1如图1所示，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向上移动时，下列判断正确的是（）A.三只电表的示数都变大B.三只电表的示数都变小C.电表A1的示数变小，电表V、A2的示数都不变D.电表A1、A2的示数都变小，电表V的示数不变［解析］解本题的关键是判断R1与R2的连接方式。可以用“去表法”简化图1电路。方法如下：电流表A1、A2用导线代替，电压表V断路去掉，简化后的电路如图2所示。显然R1与R2是并联的。电表A2与R1串联，即测量的是通过R1的电流。电表A1在干路上，电表V测的是R1两端的电压。把去掉的电表再恢复到原来的位置上，则图1的等效电路如图3所示。分析图3，因为R1与R2并联，所以U1=U2=Uv=U源。当滑动变阻器的滑片P向上移动时，由上式可知：电表V的示数不变，A、B选项错。又因为P2的阻值增大，可知其并联电路电阻增大。而总电压不变，则总电流变小，即电表A1示数变小。又因为R1阻值不变，它两端电压不变，通过它的电流不变，故电表A2示数不变，D选项错。由此可知，答案为C。例3如图4所示，电源电压保持不变，闭合开关S后，甲、乙两表都是电压表时，两表示数之比为；当开关S断开后，把甲、乙两表都改为电流表时，两表示数之比为（）A.2：1B.3：1C.4：1D.1：3［解析］如图4所示，闭合开关S后，甲、乙两表是电压表时，由“去表法”简化电路，如图5所示，由于R1与R2串联，且电表甲测得是总电压，电表乙测得是R2两端的电压，则当开关S断开后，甲、乙两表是电流表时，由“去表法”简化电路，如图6所示，由于R1与R2并联，甲电流表测的是通过R2的电流，乙电流表测的是干路中的电流，则。故选D。由于在初中的电路分析和计算中，一般要求只有3个用电器以下的简单电路。因而，我们只要掌握电路识别的基本方法、串（并）联电路的特点和以上的基本题型的解法，那么，对于电路识别就会得心应手。
