串联电路和并联电路课件公开课VIP免费

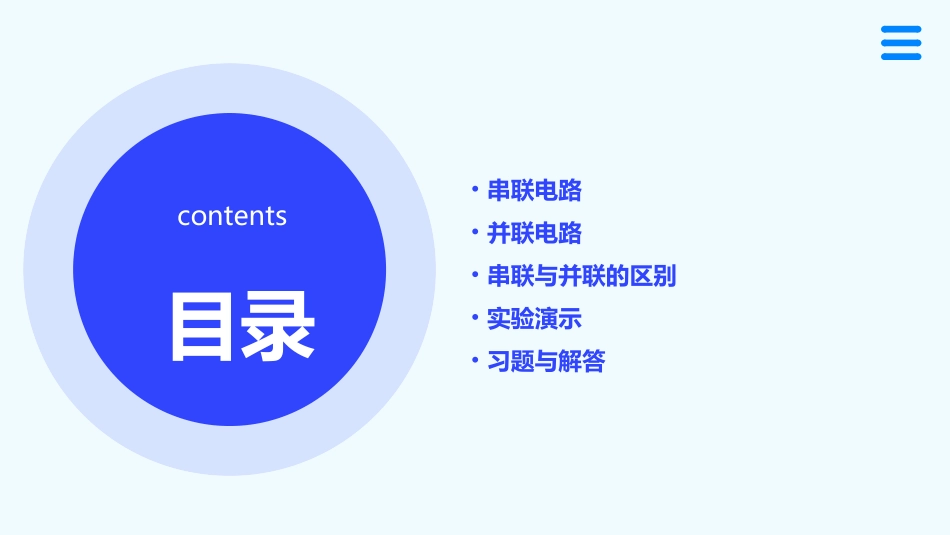

串联电路和并联电路课件公开课目录contents•串联电路•并联电路•串联与并联的区别•实验演示•习题与解答01串联电路0102串联电路的定义串联电路中，电流只有一条通路，一处断处处断。串联电路：在电路中，所有元件逐个顺次连接起来的电路。串联电路的特点电流处处相等在串联电路中，电流处处相等，即$I=I_{1}=I_{2}=I_{3}=ldots$。电压相加在串联电路中，各元件两端的电压之和等于总电压，即$U=U_{1}+U_{2}+U_{3}+ldots$。总电阻等于各电阻之和在串联电路中，总电阻等于各电阻之和，即$R=R_{1}+R_{2}+R_{3}+ldots$。串联电路在生活中的实际应用包括电池组、家庭中的电器串联等。在串联电路中，各元件的工作状态相互影响，任何一个元件损坏，整个电路将无法工作。在串联电路中，可以通过增加串联电阻的数量来分压，从而实现电压的调节和控制。串联电路的应用02并联电路总结词并联电路是指两个或多个元件通过一个公共节点连接，电流在每个元件中分别流动的电路。详细描述在并联电路中，电流从电源出发，通过一个公共节点（也称为节点）分流到各个元件，然后各自回到电源。每个元件中的电流是独立的，互不影响。并联电路的定义并联电路的特点是各元件独立工作，互不影响，总电阻小于任一元件的电阻，电流分配与元件阻抗成反比。总结词在并联电路中，由于各元件独立工作，当某个元件损坏或断开时，其他元件仍能正常工作，不会影响整个电路的工作。此外，由于总电阻小于任一元件的电阻，总电流大于任一元件的电流，因此总功率也大于任一元件的功率。电流分配与元件阻抗成反比，即阻抗越大的元件分得的电流越小。详细描述并联电路的特点总结词并联电路广泛应用于实际生活中，如家庭照明、工厂生产线控制、电子设备等。详细描述在家庭照明中，并联电路被用来控制多个灯泡的亮灭。在工厂生产线控制中，并联电路被用来控制多个机器的工作状态。在电子设备中，并联电路被用来实现多个电子元件的连接和控制。并联电路的应用03串联与并联的区别电流从电源正极流经各个电器元件，最后回到电源负极。电流路径只有一条。串联电路电流从电源正极出发，分别流经各个电器元件，最后回到电源负极。电流路径有多条。并联电路电流流向的区别总电压等于各电器元件两端电压之和，总电阻等于各电器元件电阻之和。串联电路各电器元件两端电压相等，总电阻的倒数等于各电器元件电阻倒数之和。并联电路电压与电阻的关系各电器元件的功率和能量与各自两端电压和电流的乘积成正比。各电器元件的功率和能量与各自电流和电压的乘积成正比。功率与能量的关系并联电路串联电路04实验演示实验目的实验材料实验步骤实验结果串联电路实验01020304通过串联电路实验，让学生了解串联电路的工作原理和特点。电源、开关、灯泡、导线等。连接灯泡和开关，接通电源，观察灯泡的亮度和开关的作用。灯泡亮度相同，开关可以控制整个电路。并联电路实验通过并联电路实验，让学生了解并联电路的工作原理和特点。电源、开关、灯泡、导线等。连接灯泡和开关，接通电源，观察灯泡的亮度和开关的作用。灯泡亮度相同，每个开关只控制对应灯泡。实验目的实验材料实验步骤实验结果串联电路和并联电路在电流流向、电压分配、功率消耗等方面存在明显差异。通过对比实验结果，可以让学生更加深入地理解两种电路的特点和差异。串联电路电流流向单一，电压分配与电阻成正比，功率消耗与电阻成正比。并联电路电流流向多路，电压分配与电阻无关，功率消耗与电阻成反比。对比实验结果05习题与解答010204串联电路习题串联电路中，电流处处相等，求电路中的电流？在串联电路中，如果增加一个电阻，电流会如何变化？串联电路中，电压如何分配？串联电路中，如果一个灯泡烧坏，整个电路会如何表现？03并联电路中，电压处处相等，求电路中的电压？在并联电路中，如果增加一个支路，电流会如何变化？并联电路中，各支路电流的关系是什么？并联电路中，如果一个支路短路，其他支路会如何表现？01020304并联电路习题在串联电路中，电流处处相等。因此，如果已知电路的总电阻和总电压，可以通过欧姆定律求出电流。在串联电路中，增加一个电阻会导致总电阻...
