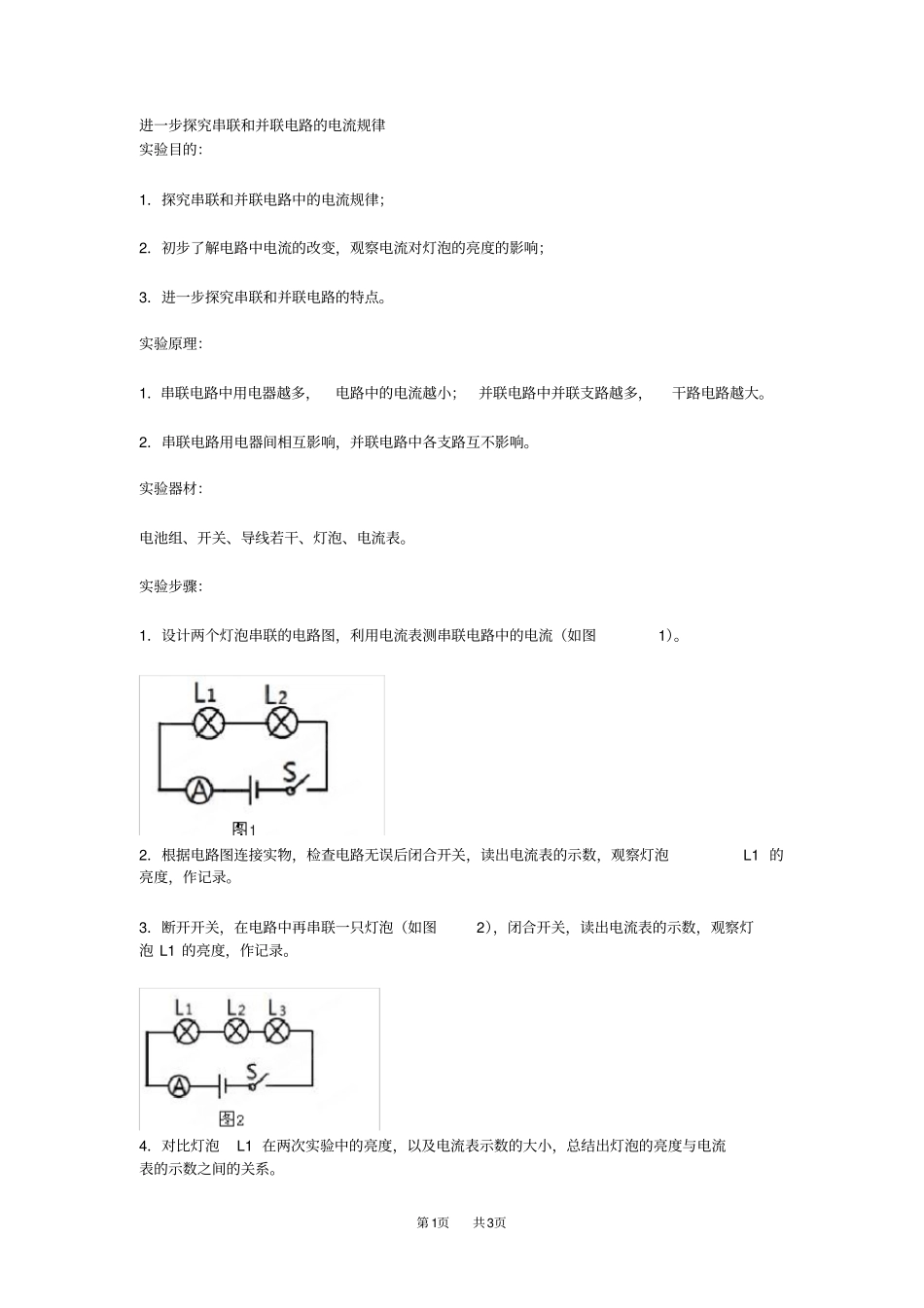

第1页共3页进一步探究串联和并联电路的电流规律实验目的：1．探究串联和并联电路中的电流规律；2．初步了解电路中电流的改变，观察电流对灯泡的亮度的影响；3．进一步探究串联和并联电路的特点。实验原理：1．串联电路中用电器越多，电路中的电流越小；并联电路中并联支路越多，干路电路越大。2．串联电路用电器间相互影响，并联电路中各支路互不影响。实验器材：电池组、开关、导线若干、灯泡、电流表。实验步骤：1．设计两个灯泡串联的电路图，利用电流表测串联电路中的电流（如图1）。2．根据电路图连接实物，检查电路无误后闭合开关，读出电流表的示数，观察灯泡L1的亮度，作记录。3．断开开关，在电路中再串联一只灯泡（如图2），闭合开关，读出电流表的示数，观察灯泡L1的亮度，作记录。4．对比灯泡L1在两次实验中的亮度，以及电流表示数的大小，总结出灯泡的亮度与电流表的示数之间的关系。第2页共3页5．设计两个灯泡的并联电路，利用电流表分别测出一个支路的电流和干路电流（如图3）。6．根据电路图连接实物，检查无误后闭合开关，观察灯泡L1的亮度，读出电流表A和A1的示数，作记录，比较两个电流表示数的大小。7．断开开关，在电路中再并联一只灯泡（如图4），闭合开关，读出两个电流表的示数，作记录，观察灯泡的亮度变化。8．对比两次实验中灯泡L1的亮度，对比电流表A1的两次示数，总结并联电路中电流的变化，得出并联各支路互不影响的另一层意思──电流大小互不影响。对比两次实验中电流表A的示数变化，可以得出并联支路越多，干路电流越大。操作提示：1．在连接实物时，要严格按照电路连接要求进行连接，连接电路时开关要断开，电流表接法要正确，量程可以采用试触的方法来确定。2．实验中使用电池组的电池节数不要太多，以免烧坏灯泡。3．在串联电路中串联灯泡的数量越多，灯泡的亮度越暗，电路中的电流越小，所以流过同一只灯泡的电流越小，灯泡的亮度越暗。实验中灯泡甚至可能会不亮，此时电路中仍会有电流，并不是故障。此实验也间接说明了串联电路中用电器是相互影响的。第3页共3页4．在并联电路中，要注意当并联支路增多时，干路电流会增大，注意及时更换电流表的量程。5．在并联的实验中，灯泡L1的亮度在两次实验中会略有变化，电流表A1的示数也会变小一些，这是由于电池有内阻造成的，实验中使用学生电源效果会更好一些。
