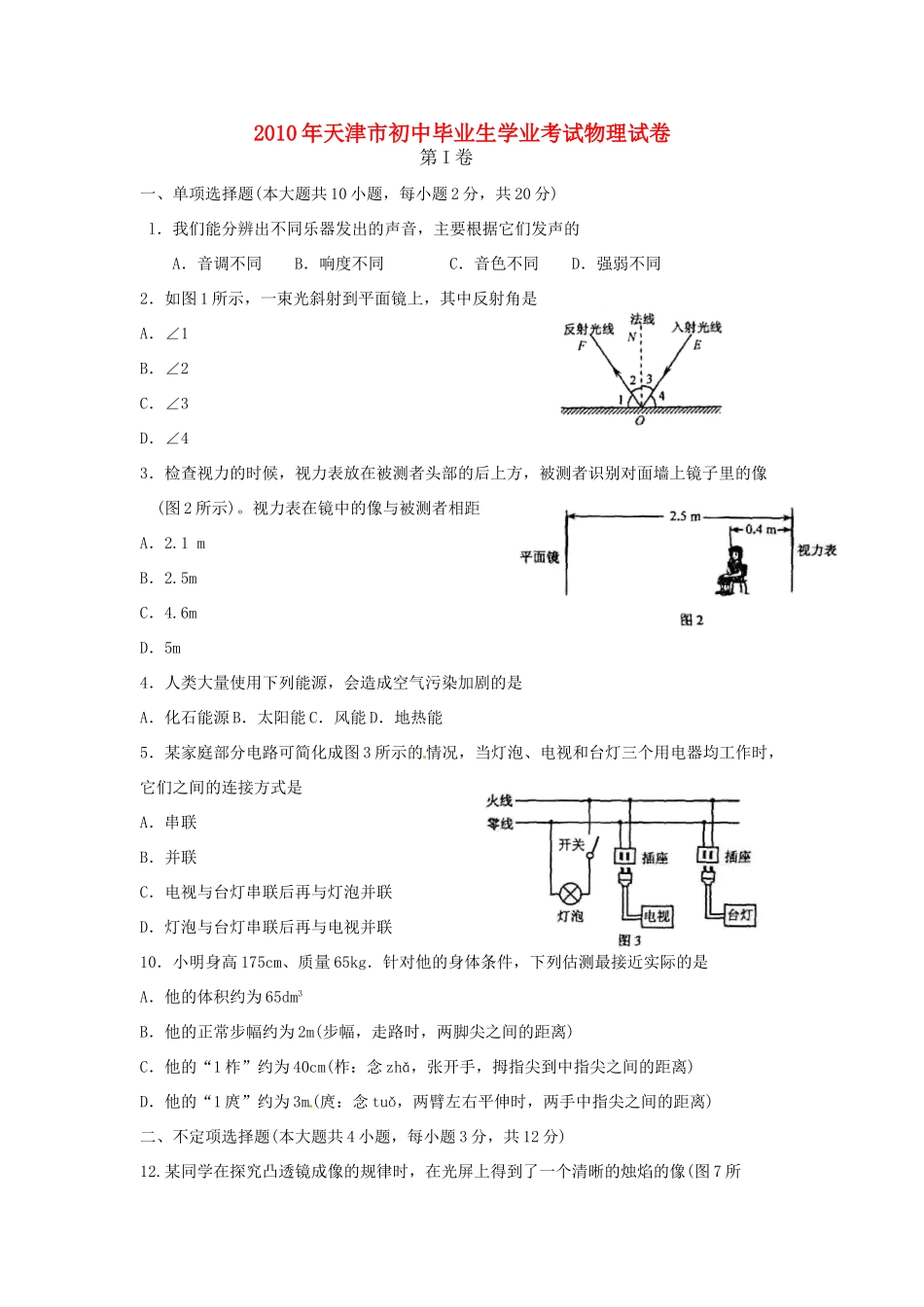

2010年天津市初中毕业生学业考试物理试卷第I卷一、单项选择题(本大题共10小题，每小题2分，共20分)l．我们能分辨出不同乐器发出的声音，主要根据它们发声的A．音调不同B．响度不同C．音色不同D．强弱不同2．如图1所示，一束光斜射到平面镜上，其中反射角是A．∠1B．∠2C．∠3D．∠43．检查视力的时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像(图2所示)。视力表在镜中的像与被测者相距A．2.1mB．2.5mC．4.6mD．5m4．人类大量使用下列能源，会造成空气污染加剧的是A．化石能源B．太阳能C．风能D．地热能5．某家庭部分电路可简化成图3所示的情况，当灯泡、电视和台灯三个用电器均工作时，它们之间的连接方式是A．串联B．并联C．电视与台灯串联后再与灯泡并联D．灯泡与台灯串联后再与电视并联10．小明身高175cm、质量65kg．针对他的身体条件，下列估测最接近实际的是A．他的体积约为65dm3B．他的正常步幅约为2m(步幅，走路时，两脚尖之间的距离)C．他的“1柞”约为40cm(柞：念zhǎ，张开手，拇指尖到中指尖之间的距离)D．他的“1庹”约为3m(庹：念tuǒ，两臂左右平伸时，两手中指尖之间的距离)二、不定项选择题(本大题共4小题，每小题3分，共12分)12.某同学在探究凸透镜成像的规律时，在光屏上得到了一个清晰的烛焰的像(图7所示)，为使光屏上清晰的像变大些，下列调节方法可行的是A．将蜡烛适当远离透镜，光屏适当靠近透镜B．将蜡烛适当靠近透镜，光屏适当远离透镜C．将透镜适当靠近蜡烛D．将透镜适当靠近光屏第Ⅱ卷三．填空题(本大道共7小题，每小题4分，共28分)15．图9中电流表的示数为；图10中物体的质量为。17．图ll是水循环示意图。图中过程①发生的物态变化是汽化，同时伴随着热；过程②发生的物态变化是凝华和，同时伴随着放热．18．一盏标着“PZ220100”的电灯，正常工作时的电流是A；lkW·h的电能可使该灯正常工作h。四、综合题(本大题共7小题，共40分)解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位。23．(6分)某校师生自制了一台电烘箱．电烘箱的电阻丝通过5A的电流时，每分钟可产生6.6×104J的热量．求，(1)此时电阻丝的电功率；(2)此时电阻丝的电阻；(3)此时电阻丝的工作电压。25．(6分)现有电流表(量程0.6A、3A)，电压表(量程3V、15V)，滑动变阻器(阻值范围0—20Ω)，两节干电池(电压3V)，开关，导线若干。请你利用这些器材测未知电阻R(阻值约为10Ω)．要求：(1)在虚线框内画出实验电路图；(2)在图l4中，根据电路图用笔画线代替导线连接实物图。27．(6分)某同学复习中用图16甲所示的电路再次探究串联电路电压的规律，实验时意外发现：“当变阻器滑片P向左移时，两电压表的读数之和减小。”他产生了疑惑，在老师的引导下，知道了用久的普通干电池内部有不可忽略的电阻，可将它看作一个理想电源(电压U恒定，电阻为0)与一个电阻r的串联(图16乙所示)．请你帮他选择适当器材，设计测量干电池电阻r的实验方案。可供选用的器材：一个电压表，符合实验要求的已知阻值的定值电阻R1、R2(R1≠R2），导线和开关若干，一节旧干电池。要求R1、R2在同一电路中不能同时工作。请完成：(1)面出实验电路图；(2)根据你设计的电路写出主要的实验步骤和需测量的物理量：(3)写出电阻r的数学表达式(用已知量和测量量表示)。
