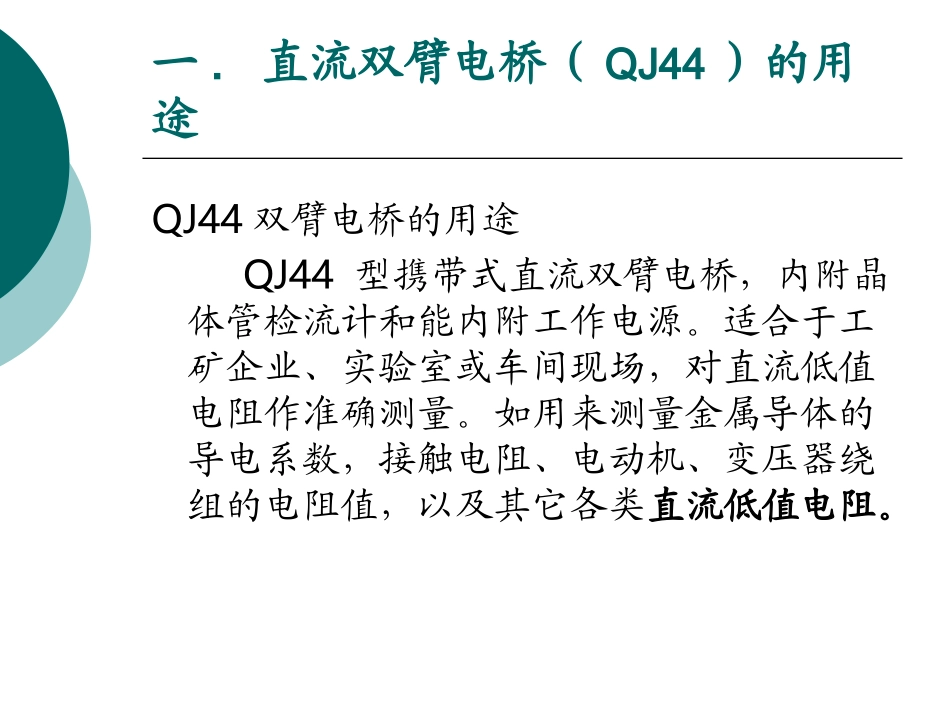

直流电阻测试知识直流双臂电桥电气设备检修专业技能直流双臂电桥概述双臂电桥是在单臂电桥的基础上增加特殊结构，以消除测试时连接线和接线柱接触电阻对测量结果的影响，特别是在测量低电阻时，由于被测电阻值很小，试验时的连接线和接线柱接触电阻会对测试结果产生很大的影响，造成很大误差。因此测量10Ω以下的低值电阻应使用双臂电桥。双臂电桥也称凯尔文电桥。常用的双臂电桥有QJ28型，QJ44型和QJ101型等。一.直流双臂电桥（QJ44）的用途QJ44双臂电桥的用途QJ44型携带式直流双臂电桥，内附晶体管检流计和能内附工作电源。适合于工矿企业、实验室或车间现场，对直流低值电阻作准确测量。如用来测量金属导体的导电系数，接触电阻、电动机、变压器绕组的电阻值，以及其它各类直流低值电阻。二.QJ44双臂电桥的主要性能参数1.准确度等级：0.2级。2.使用温度范围：5℃～45℃。3.测量范围：0.00001～11Ω，基本量限0.01～11Ω。4.准确度：电桥在环境温度为20℃±10℃，相对湿度小于80%的条件下，在基本量限内，允许测量误差为：I△I≤a%Rmax（允许误差为滑线读数刻度4小格）а…………………准确度等级（0.2级）Rmax…………电桥读数的满刻度（Ω）二.QJ44双臂电桥的主要性能参数5.内附晶体管检流计，具有足够的灵敏度。在基本量限内，当滑线读数盘刻度变化4小格，检流计指针偏离零位不小于1格。6.电桥的工作电源为1.5V～2V（内附电源为1号1.5V电池6节并联），晶体管检流计工作电源为6F22、9V（3节并联）。7.仪器外形尺寸：300×255×150mm。8.仪器重量：约4.5Kg三.QJ44双臂电桥的线路和结构1.QJ44双臂电桥的外形图：三.QJ44双臂电桥的线路和结构2.QJ44双臂电桥面板位置图三.QJ44双臂电桥的线路和结构面板位置图上各部件名称：1.电桥外接工作电源接线柱；2.检流计灵敏度调节旋钮；3.晶体管检流计工作电源开关；4.滑线读数盘；5.步进读数开关；6.检流计按钮开关；7.电桥工作电源按钮开关；8.被测电阻电流端接线柱；9.量程因素读数开关；10.被测电阻电位端接线柱；11.检流计电气调零旋钮；12.被测电阻电流端接线柱；13.检流计指示表头；三.QJ44双臂电桥的线路和结构3.QJ44双臂电桥原理图四.QJ44双臂电桥的使用方法1.将电桥放置于平整位置，放入电池。1）在电池盒内，装入4~6节1.5V、1号电池并联使用和3节6F22、9V并联使用，此时电桥就能正常工作。2）注意：如用外接直流电源1.5~2V时，电池盒内的1.5V电池，应预先全部取出。2.接通电桥电源开关“B1”，待放大器稳定后检查检流计是否指零位，如不在零位，调节调零旋钮，使检流计指针指示零位。3.检查灵敏度旋钮，应放在最低位置。四.QJ44双臂电桥的使用方法4.将被测电阻，按四端连接法，接在电桥相应的C1、P1、P2、C2、的接线柱上。如下图所示，AB之间为被测电阻。四.QJ44双臂电桥的使用方法四.QJ44双臂电桥的使用方法1）试验引线四根，分别单独从双臂电桥的C1、P1、C2、P2四个接线柱引出，由C1、C2与被测电阻构成电流回路，而P1、P2则是电位采样，供检流计调平衡使用。2）必须注意：电流接线端子C1、C2的引线应接在被测绕组的外侧，而电位接线端子P1、P2的引线应接在被测绕组的内侧。3）目的：可以避免将C1、C2的引线与被测绕组连接处的接触电阻测量在内。四.QJ44双臂电桥的使用方法5.估计被测电阻值大小，将倍率开关和电阻读数步进开关放置在适当位置。6.先按下电池按钮“B”，对被测电阻Rx进行充电，待一定时间后，估计充电电流逐渐趋于稳定，再按下检流计按钮“G”，根据检流计指针偏转的方向，逐渐增加或减小步进读数开关的电阻数值，使检流计指针指向“零位”，并逐渐调节灵敏度旋钮，使灵敏度达到最大，同时调节电阻滑线盘，使检流计指针指零。1）当移动滑线盘4小格，检流计指针偏离零位约1格，灵敏度就能满足测量要求。四.QJ44双臂电桥的使用方法2）在改变灵敏度时，会引起检流计指针偏离零位，在测量之前，随时都可以调节检流计零位。7.在灵敏度达到最大，检流计指针指示“零”位，稳定不变的情况下，读取步进开关和滑线盘两个电子读数并相加，再乘上倍率开关的倍率读数，即为被测电阻阻值。操作经验：在灵敏度达到最大...
