静电防护技术 ESDVIP免费

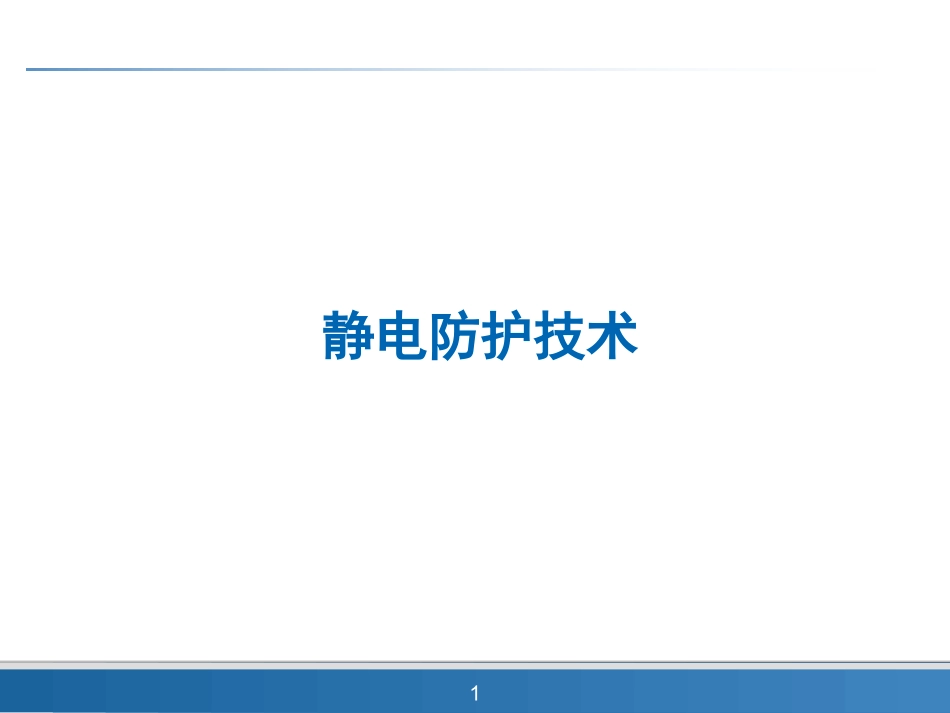

静电防护技术 ESD_第1页
1/74

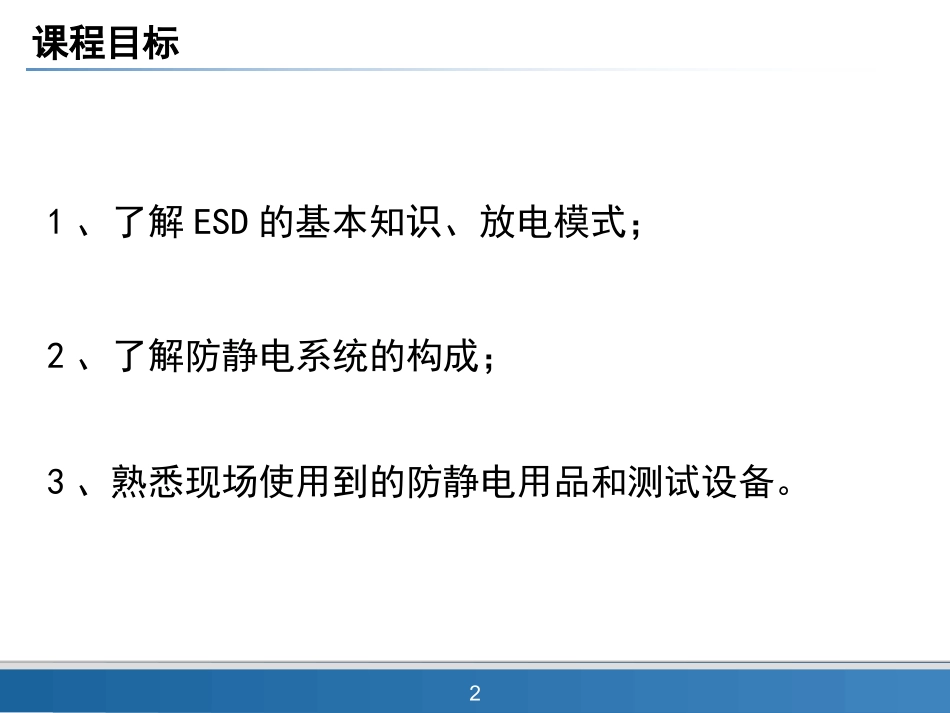

静电防护技术 ESD_第2页
2/74
静电防护技术 ESD_第3页

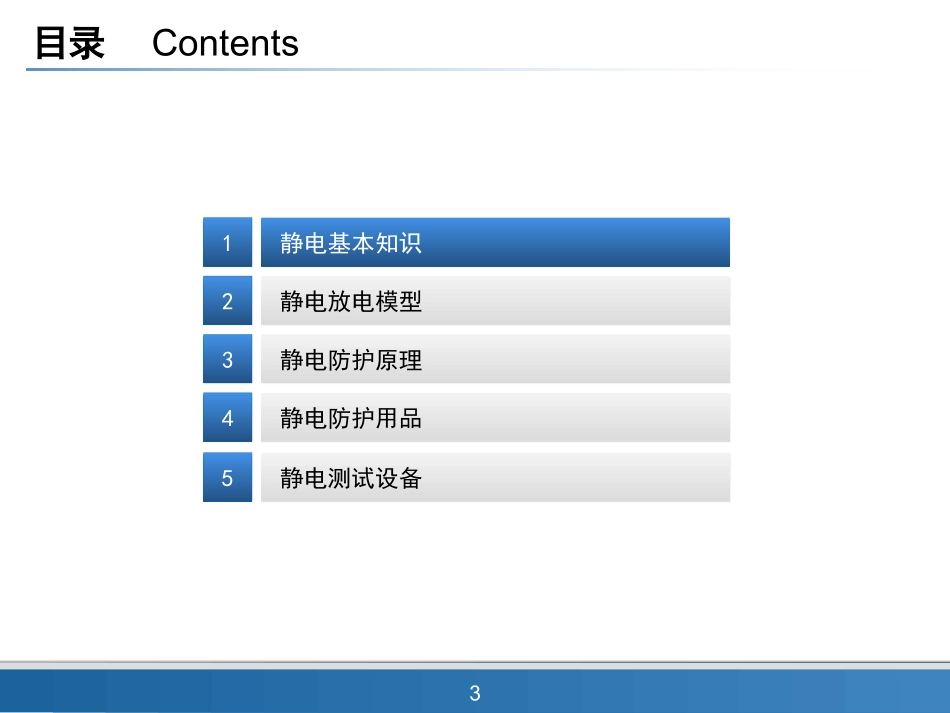

3/74
1静电防护技术2课程目标1、了解ESD的基本知识、放电模式;3、熟悉现场使用到的防静电用品和测试设备。2、了解防静电系统的构成;3目录Contents11静电基本知识静电基本知识22静电放电模型静电放电模型33静电防护原理静电防护原理44静电防护用品静电防护用品55静电测试设备静电测试设备4静电:静止未流动的电荷。能够长时间停留在某些物料上。ESD:ElectrostaticDischarge静电放电因为电子产品生产中静电放电是静电危害最主要的部分,所以ESD成为静电的防护代名词。静电基本知识5常见的静电放电现象1、雷电:电压高达数亿伏;2、严寒的冬天,当您脱下暖和的毛衣,您会听到哔哔啪啪声;3、干燥的冷天,当伸手去开车门或窗户,会感到触电的感觉;4、用手去抚摸家里的猫,您会发现猫竟然怒发冲冠……6See5000VHear4500VTouch2000VComponentDamage15-30V操作人体静电位(V)相对湿度20%相对湿度80%在聚乙烯地面行走12000250合成纤维地毯上行走350001500坐在泡沫填充的椅子上180001500拿起聚乙烯塑袋20000600在普通工作台上滑动塑料盒180001500移除PCB上的MYLAR胶带120001500PCB上的收缩膜160003000使用真空吸锡器80001000用氟利昂喷洒电路150005000人们对静电的感知7静电与电的区别静电直、交流电现象静止的电荷流动的电荷放电时间瞬间放电(皮秒~微秒)持续放电能量通常情况下能量很小能量大人体感觉不易感觉,通常情况下2000V以上才能被感觉36V以上的电压即可对人体构成危害8静电的产生有四个途径。。。1、接触分离(最常见的‘摩擦’)2、电感应3、电容效应4、压电效应静电的“产生”9‘摩擦’生电主要来源:接触+‘摩擦’压力或+分离静电的“产生”10++++++1、接触分离带电理论上讲,不同物质接触分离都会产生静电,只是静电压高低的问题。以下两种情况容易产生较高的静电:I.吸真空负压的接触分离;II.反复接触分离动作。静电的“产生”111、摩擦带电摩擦通常被认为反复的接触分离,容易产生较高的静电,需要特别注意。工作中的人体走动,取放物品都会产生静电设备中的运动也有摩擦或接触分离的动作,因此也会产生静电移动的设备如推车,也会因摩擦产生静电静电的“产生”121、剥离带电+++同种物质的剥离和不同物质间的剥离都会产生静电通常会产生强烈的静电,需要使用离子风机消除物质原有的电荷平衡被打破,两边带上相反的电荷典型的静电源:1)不干胶贴2)静电膜3)标签静电的“产生”13静电的“产生”静电序列表规律:两物体接触分离或摩擦后,排在前面的带正电,后面的带负电;距离越远,摩擦电压越高;实际应用:人类认识的不足:不同列表有所差异;循环现象;反向现象;应用时不可作为硬标准。玻璃有机玻璃尼龙羊毛丝绸棉织品纸金属黑橡胶涤纶维尼纶聚苯乙烯聚丙烯聚乙烯聚氯乙烯聚四氟乙烯+-142、感应带电:++++++++接近静电传递+++接地++++++++++离开导体的周边出现静电场时,导体会因电场感应而带静电。静电的“产生”15感应带电往往会让电子器件带电,从而造成损坏,因此在敏感器件的操作区要严格地控制静电场水平。我公司控制的要求为静电压小于0±200V。2、感应带电:静电的“产生”163、电容效应C=orA/do=8.85X10-12F/m1010votlsvotls1,0001,000volts!!!volts!!!ddr=材料的相对介电常数V=Q/CV=Q/CddVV静电压并非固定值!电容效应只增加静电破坏的风险程度,并没有改变电荷量!静电的“产生”17目录Contents11静电放电模型静电放电模型22静电基本知识静电基本知识33静电防护原理静电防护原理44静电防护用品静电防护用品55静电测试设备静电测试设备18静电放电模型•带电器件模式•人体放电模式•机器放电模式建立模型的目的:1、针对不同的模型寻找防止不同ESD的方法;2、知道器件敏感不同放电方式下的耐受能力(静电敏感度)业界在对发生ESD的三类普遍的情况总结后形成了三个典型的ESD模型:19静电放电模型人体放电模式(HumanBodyModel,HBM):描述人体带了静电后接触处于接地的器件,发生放电的情况。避免HBM最有效的方法是使用人体接地,减少人体带电的情况。20静电放电模型机器放电模式(MachineModel,MM):描述设备、机器等金属物体带了静...
