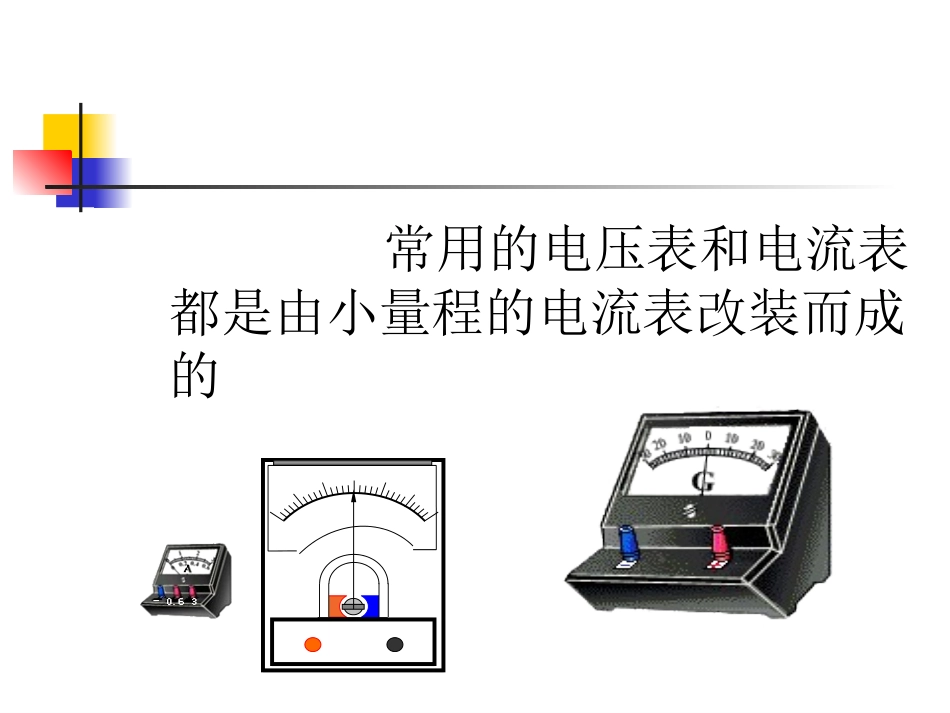

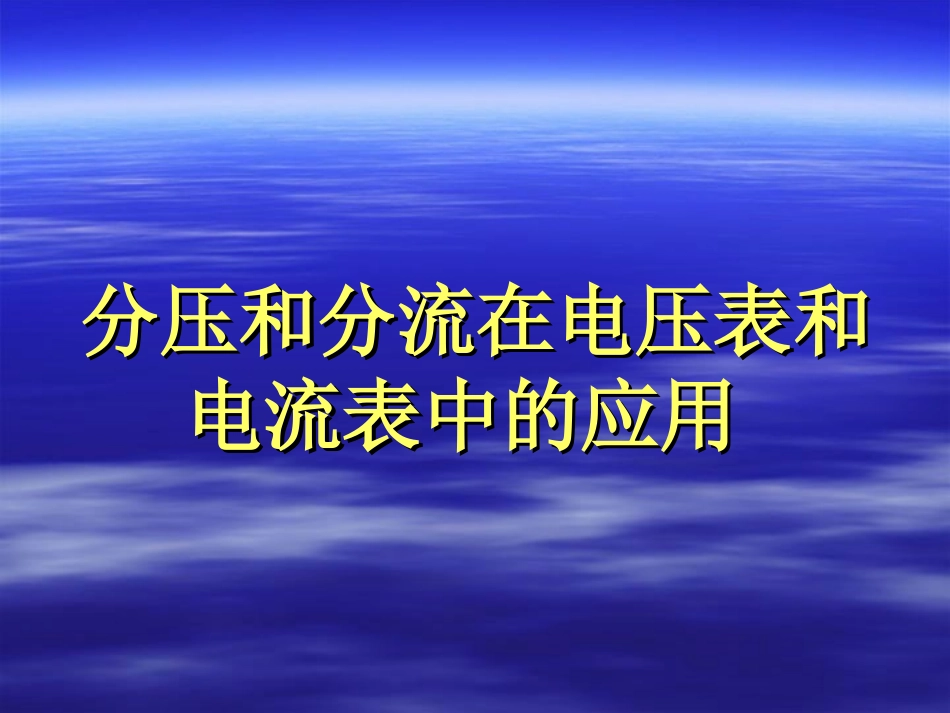

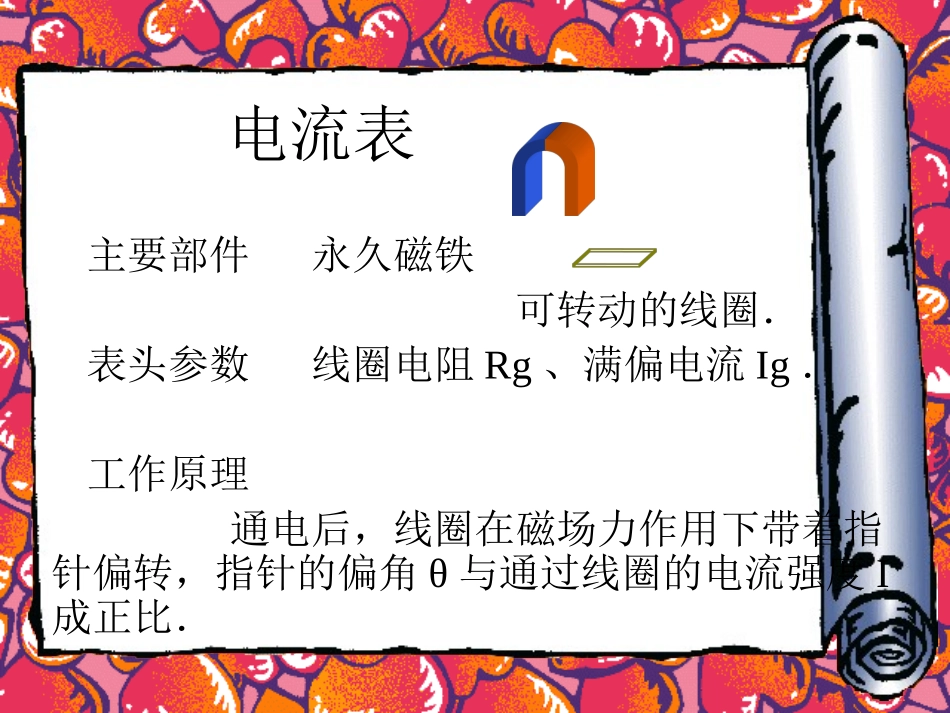

分压和分流在电压表和分压和分流在电压表和电流表中的应用电流表中的应用常用的电压表和电流表都是由小量程的电流表改装而成的G_+电流表主要部件永久磁铁可转动的线圈.表头参数线圈电阻Rg、满偏电流Ig.工作原理通电后,线圈在磁场力作用下带着指针偏转,指针的偏角θ与通过线圈的电流强度I成正比.分压作用和电压表如果被测电压U大于IgRg,通过电流表的电流将超过Ig而把电流表烧毁.如果给电流表串联一个分压电阻,分担一部分电压,就可以用来测量较大的电压了.加了分压电阻并在刻度盘上标出电压值,就把电流表改装成了电压表有一个电流表,电阻Rg=1000Ω,满偏电流Ig=100μA.要把它改装成量程是3V的电压表,应该串联多大的电阻呢?分流作用和电流表为了使电流表能够测量几个安培甚至更大的电流,可以给它并联一个分流电阻,分掉一部分电流,这样在测量大电流时通过电流表的电流也不致超过满偏电流Ig.电阻Rg是1000Ω、满偏电流Ig是100μA的电流表,要改装成量程为1A的电流表.我们很容易计算出应该并联多大的分流电阻.重在总结才有进步分压与分流在电压表和电流表分压与分流在电压表和电流表中的应用中的应用··典型题剖析典型题剖析例例11有一块满偏电流有一块满偏电流Ig=1mAIg=1mA,线圈,线圈电阻电阻Rg=1kΩRg=1kΩ的小量程电流表,的小量程电流表,(1)(1)把它改把它改装成满偏电压装成满偏电压U=10VU=10V的电压表;的电压表;(2)(2)把它改把它改装成满偏电流装成满偏电流I=10mAI=10mA的电流表.要求画出电的电流表.要求画出电路图,算出有关数据.路图,算出有关数据.因电表满偏电流因电表满偏电流IgIg<<II,所以需并,所以需并联一个适当的分流电阻,即可改装成量联一个适当的分流电阻,即可改装成量程为程为10mA10mA的电流表.原来电表的满偏电的电流表.原来电表的满偏电压压Ug=IgRg=1VUg=IgRg=1V<<UU,需串联一个适当的,需串联一个适当的分压电阻,即可改装成量程为分压电阻,即可改装成量程为10V10V的电的电压表.压表.(1)改装成的电压表和电流表的线路如图2-43(a)和(b)所示.改装成电压表时,由串联分压即需串联一个阻值为9kΩ的分压电阻.(2)改装成电流表时,由并联分流
