2012年中考电学复习专题5:开关由断开到闭合电压表、电流表示数的变化VIP免费

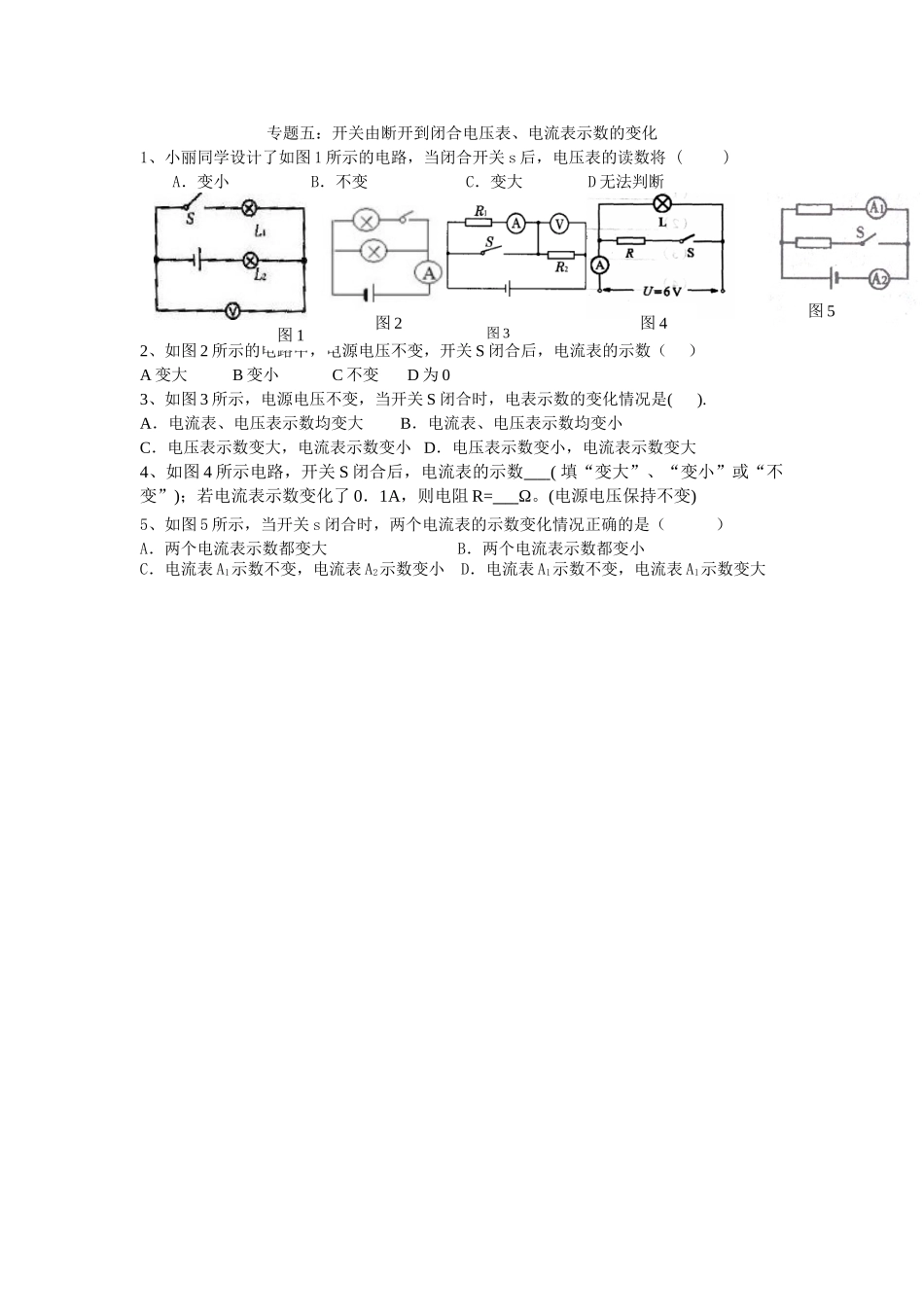

2012年中考电学复习专题5:开关由断开到闭合电压表、电流表示数的变化_第1页
1/1
专题五:开关由断开到闭合电压表、电流表示数的变化1、小丽同学设计了如图1所示的电路,当闭合开关s后,电压表的读数将()A.变小B.不变C.变大D无法判断2、如图2所示的电路中,电源电压不变,开关S闭合后,电流表的示数()A变大B变小C不变D为03、如图3所示,电源电压不变,当开关S闭合时,电表示数的变化情况是().A.电流表、电压表示数均变大B.电流表、电压表示数均变小C.电压表示数变大,电流表示数变小D.电压表示数变小,电流表示数变大4、如图4所示电路,开关S闭合后,电流表的示数(填“变大”、“变小”或“不变”);若电流表示数变化了0.1A,则电阻R=Ω。(电源电压保持不变)5、如图5所示,当开关s闭合时,两个电流表的示数变化情况正确的是()A.两个电流表示数都变大B.两个电流表示数都变小C.电流表A1示数不变,电流表A2示数变小D.电流表A1示数不变,电流表A1示数变大图1图3图2图4图5
