《电路初探》单元检测VIP免费

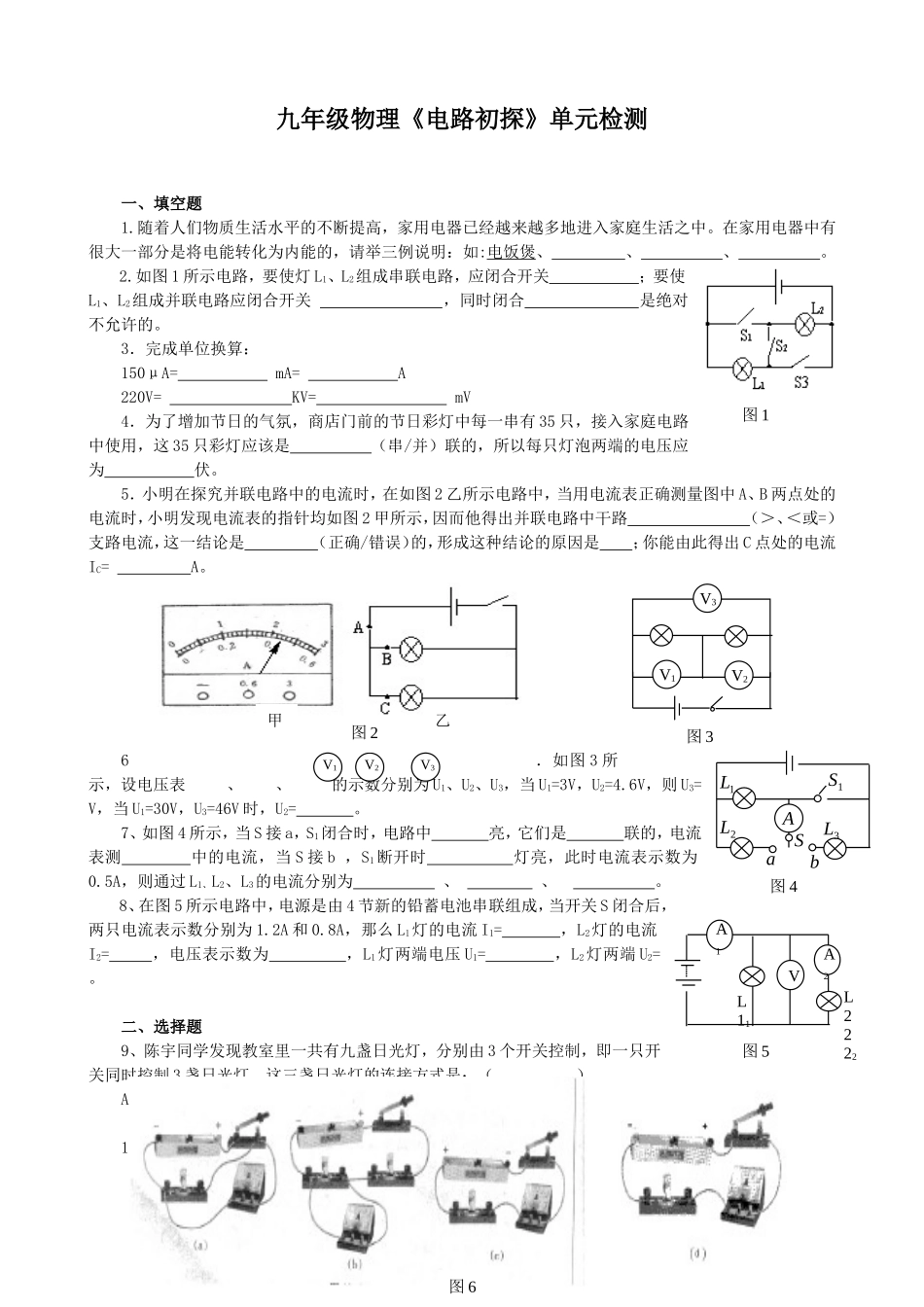

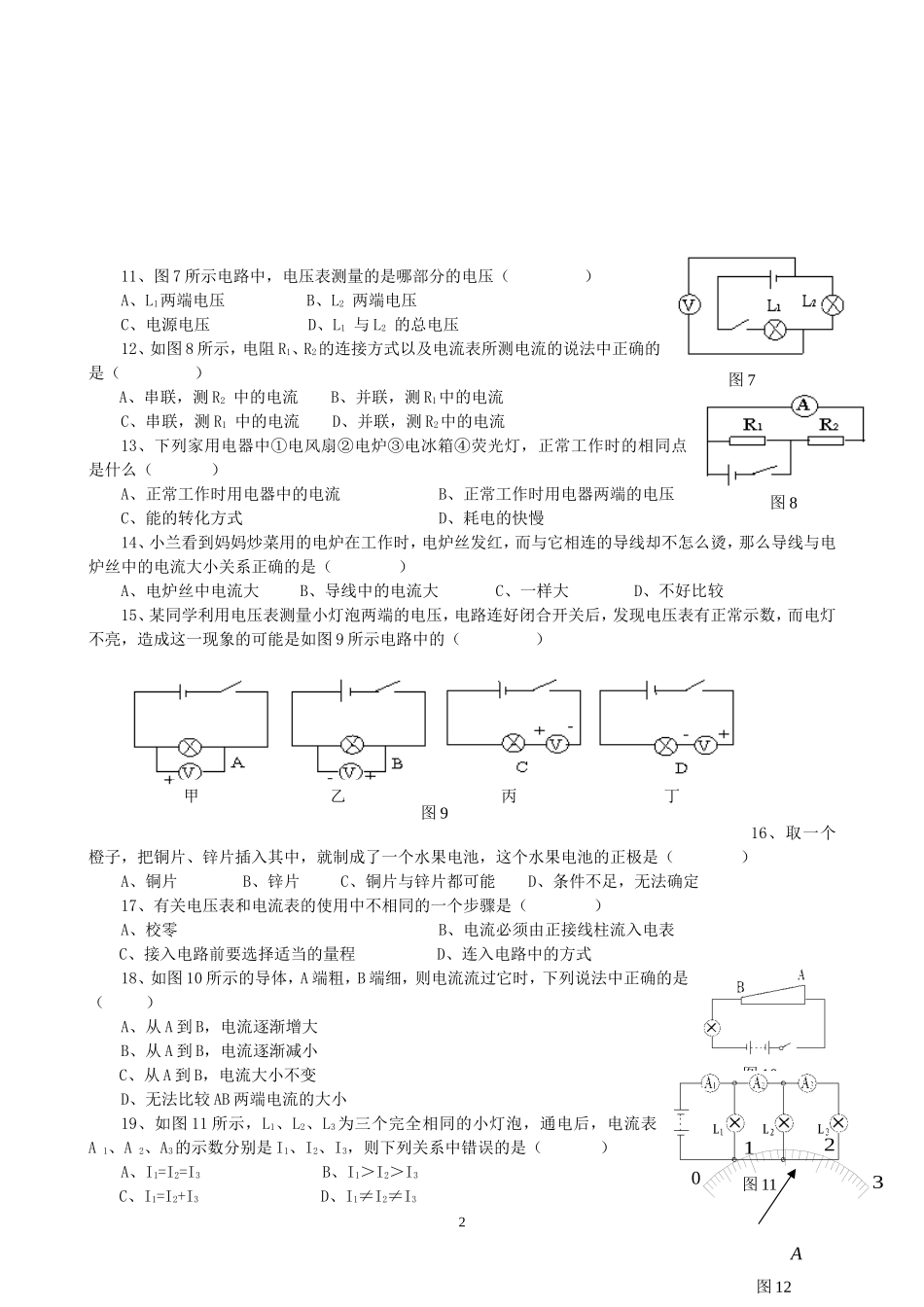

九年级物理《电路初探》单元检测一、填空题1.随着人们物质生活水平的不断提高，家用电器已经越来越多地进入家庭生活之中。在家用电器中有很大一部分是将电能转化为内能的，请举三例说明：如:电饭煲、、、。2.如图1所示电路，要使灯L1、L2组成串联电路，应闭合开关；要使L1、L2组成并联电路应闭合开关，同时闭合是绝对不允许的。3．完成单位换算：150μA=mA=A220V=KV=mV4．为了增加节日的气氛，商店门前的节日彩灯中每一串有35只，接入家庭电路中使用，这35只彩灯应该是（串/并）联的，所以每只灯泡两端的电压应为伏。5．小明在探究并联电路中的电流时，在如图2乙所示电路中，当用电流表正确测量图中A、B两点处的电流时，小明发现电流表的指针均如图2甲所示，因而他得出并联电路中干路（＞、＜或=）支路电流，这一结论是（正确/错误）的，形成这种结论的原因是；你能由此得出C点处的电流IC=A。6．如图3所示，设电压表、、的示数分别为U1、U2、U3，当U1=3V，U2=4.6V，则U3=V，当U1=30V，U3=46V时，U2=。7、如图4所示，当S接a，S1闭合时，电路中亮，它们是联的，电流表测中的电流，当S接b，S1断开时灯亮，此时电流表示数为0.5A，则通过L1、L2、L3的电流分别为、、。8、在图5所示电路中，电源是由4节新的铅蓄电池串联组成，当开关S闭合后，两只电流表示数分别为1.2A和0.8A，那么L1灯的电流I1=，L2灯的电流I2=，电压表示数为，L1灯两端电压U1=，L2灯两端U2=。二、选择题9、陈宇同学发现教室里一共有九盏日光灯，分别由3个开关控制，即一只开关同时控制3盏日光灯，这三盏日光灯的连接方式是：（）A、串联B、并联C、可能串联D、一定串联10、图6中能正确表示用电流表测量小灯泡中电流的电路是：（）1V1V2V3图1V3V1V2图3图2乙甲A1L1S2L3LabS图4A2VA1L11L2222图5图611、图7所示电路中，电压表测量的是哪部分的电压（）A、L1两端电压B、L2两端电压C、电源电压D、L1与L2的总电压12、如图8所示，电阻R1、R2的连接方式以及电流表所测电流的说法中正确的是（）A、串联，测R2中的电流B、并联，测R1中的电流C、串联，测R1中的电流D、并联，测R2中的电流13、下列家用电器中①电风扇②电炉③电冰箱④荧光灯，正常工作时的相同点是什么（）A、正常工作时用电器中的电流B、正常工作时用电器两端的电压C、能的转化方式D、耗电的快慢14、小兰看到妈妈炒菜用的电炉在工作时，电炉丝发红，而与它相连的导线却不怎么烫，那么导线与电炉丝中的电流大小关系正确的是（）A、电炉丝中电流大B、导线中的电流大C、一样大D、不好比较15、某同学利用电压表测量小灯泡两端的电压，电路连好闭合开关后，发现电压表有正常示数，而电灯不亮，造成这一现象的可能是如图9所示电路中的（）16、取一个橙子，把铜片、锌片插入其中，就制成了一个水果电池，这个水果电池的正极是（）A、铜片B、锌片C、铜片与锌片都可能D、条件不足，无法确定17、有关电压表和电流表的使用中不相同的一个步骤是（）A、校零B、电流必须由正接线柱流入电表C、接入电路前要选择适当的量程D、连入电路中的方式18、如图10所示的导体，A端粗，B端细，则电流流过它时，下列说法中正确的是（）A、从A到B，电流逐渐增大B、从A到B，电流逐渐减小C、从A到B，电流大小不变D、无法比较AB两端电流的大小19、如图11所示，L1、L2、L3为三个完全相同的小灯泡，通电后，电流表A1、A2、A3的示数分别是I1、I2、I3，则下列关系中错误的是（）A、I1=I2=I3B、I1＞I2＞I3C、I1=I2+I3D、I1≠I2≠I32图7图8图10图110123A图12甲乙丙丁图920、如图12所示电流表刻度盘示数已磨损一部分，若实验时所接的接线柱为“+”和“0.6”，那么，所测电流的实际值为（）A、0.17AB、0.34AC、170mAD、0.34mA三、作图题21、请根据如图13（a）所示电路图，将图（b）的实物元件连接起来.22、请用笔画线代替导线,将图14中的两个灯泡连成并联电路，图中A、B、C、D为4个接线柱。23、如图15所示实物图中有一处连接错误，请将错误的导线上打叉，使开关为电路的总开关，并在右边虚线框中画出电路图。四、实验题24、根据图16所示的电路图,完成电路元件的实物连接.电流表A1和A2的示数如图,则通过L1灯的电...
