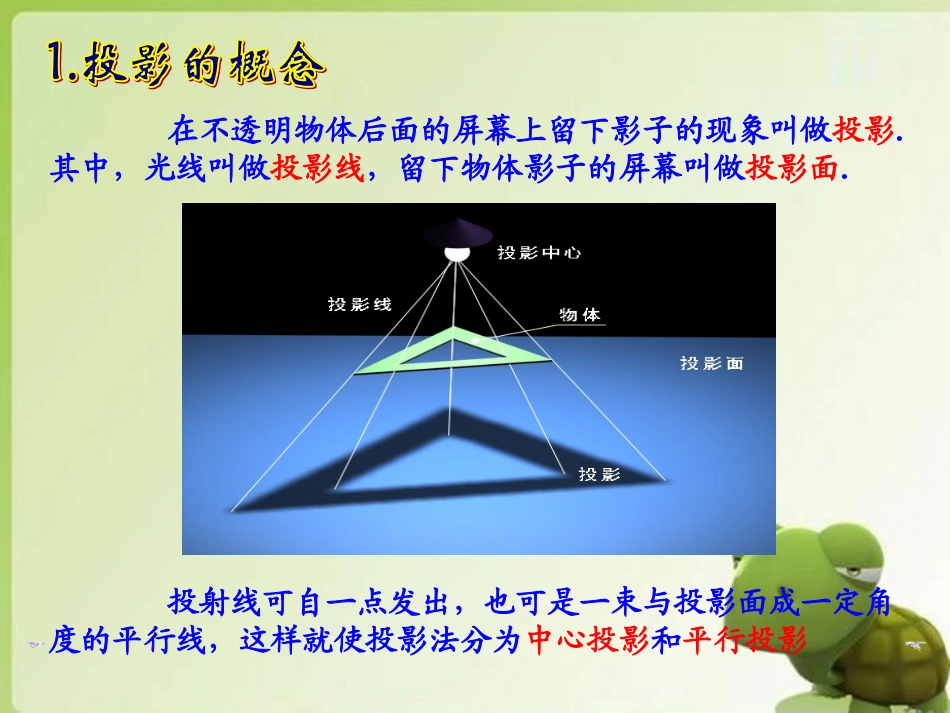

在不透明物体后面的屏幕上留下影子的现象叫做投影．其中，光线叫做投影线，留下物体影子的屏幕叫做投影面．投射线可自一点发出，也可是一束与投影面成一定角度的平行线，这样就使投影法分为中心投影和平行投影光由一点向外散射形成的投影，叫做中心投影．其投影线交于一点(投影中心)．在中心投影中，如果改变物体与投射中心或投影面之间的距离、位置，则其投影的大小也随之改变．如果将投影中心移到无穷远处，则所有的投影线都相互平行，这种投射线为平行线时的投影称为平行投影．斜投影：投射线倾斜于投影面正投影：投射线垂直于投影面正投影能正确的表达物体的真实形状和大小，作图比较方便，在作图中应用最广泛．斜投影在实际中用的比较少，其特点是直观性强，但作图比较麻烦，也不能反映物体的真实形状，在作图中只是作为一种辅助图样．S投射方向投射方向三角板在中心投影和不同方向的平行投影下的投影效果物体上某一点与其投影面上的投影点的连线是平行的，则为平行投影，如果聚于一点，则为中心投影．平行光线投影的分类中心投影:投射线交于一点平行投影斜投影正投影(本节主要学习利用正投影绘制空间图形的三视图,并能根据所给的三视图了解该空间图形的基本特征)投射线平行1.光线从几何体的前面向后面正投影所得到的投影图叫做几何体的正视图.2.光线从几何体的左面向右面正投影所得到的投影图叫做几何体侧视图.3.光线从几何体的上面向下面正投影所得到的投影图叫做几何体的俯视图.三视图把一个空间几何体投影到一个平面上，可以获得一个平面图形．视图是指将物体按正投影向投影面投射所得到的图形.但只有一个平面图形难以把握几何体的全貌，因此我们需要从多个角度进行投影．俯视图正视图俯视图正视图侧视图侧视图根据长方体的模型，请您画出它们的三视图，并观察三种图形之间的关系．一个几何体的正视图和侧视图的高度一样，俯视图和正视图的的长度一样，侧视图和俯视图的宽度一样．长度高度宽度长对正高平齐宽相等圆柱主左俯请您画出圆柱的三视图主左俯请您画出圆锥的三视图主左俯请您画出圆台的三视图主左俯请您画出六棱柱的三视图请您画出六棱锥的三视图主左俯主左俯请您画出四棱台的三视图主左俯请您画出球的三视图如果要做一个水管的三叉接头，工人事先看到的不是图1，而是图2，然后根据这三个图形制造出水管接头.图1三通水管图2遮挡住看不见的线用虚线画出下面这个组合图形的三视图．圆锥圆台冰淇淋请想象下面三视图所表示的几何图形的实物模型．(1)四棱柱(2)圆锥与半球组成的简单组合体(3)四棱柱与球组成的简单组合体(4)两个圆台组成的简单组合体五棱锥四个圆柱组成的简单组合体三棱柱2.根据下列三视图，想象对应的几何体．三棱柱圆台四棱柱四棱柱与圆柱组成的简单组合体7.如图，已知几何体的三视图，想象对应的几何体的结构特征圆锥与四棱柱组合的简单几何体三视图是用平面图形表示空间图形的一种重要方法，但三视图的直观性较差，因此有必要绘制空间图形的直观图．一般采用中心投影或平行投影．图片都是空间图形在平面上的反映，通过对图片的研究可以了解空间图形的一些性质和特征．在中心投影中，水平线(或垂直线)仍保持水平(或垂直)，但斜的平行线则会相交，交点称为消点．中心投影虽然可以显示空间图形的直观形象，但作图较复杂，又不易度量．投影规律1.平行性不变，但形状、长度、夹角会改变；2.平行直线段或同一直线上的两条线段的比不变；3.在太阳光下，平行于地面的直线在地面上的投影长不变．立体几何中常用平行投影(斜投影)来画空间图形的直观图，这种画法叫斜二测画法．ABCDEF例１．用斜二测画法画水平放置的六边形的直观图(1)在六边形ABCDEF中，取AD所在的直线为X轴，对称轴MN所在直线为Y轴，两轴交于点O．画对应的轴，两轴相交于点，使'',XY'O''45XOYMNOyxO'x'y注意：(1)建系时要尽量考虑图形的对称性(2)画水平放置平面图形的关键是确定多边形顶点的位置．OxyABCDEFMNABCDEFMNOyx，在轴上取(2)以'O为中心，在上取'x''ADADy''12MNMN'''BCx'N以点为中心，画BC轴，并等于'M，再以为中心，画'''E...
