建筑平法识图VIP免费

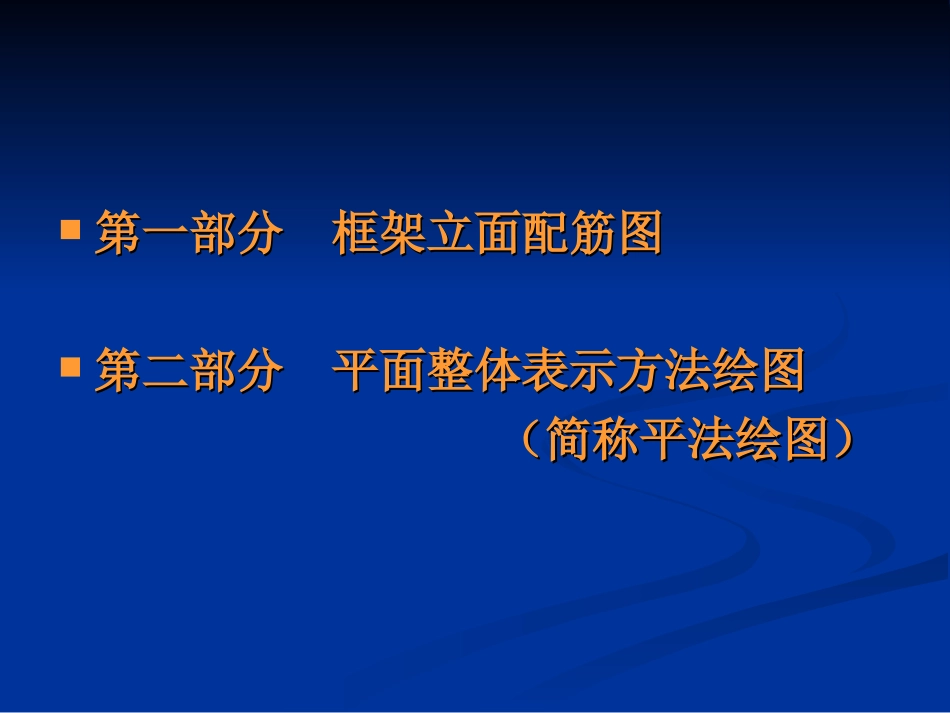

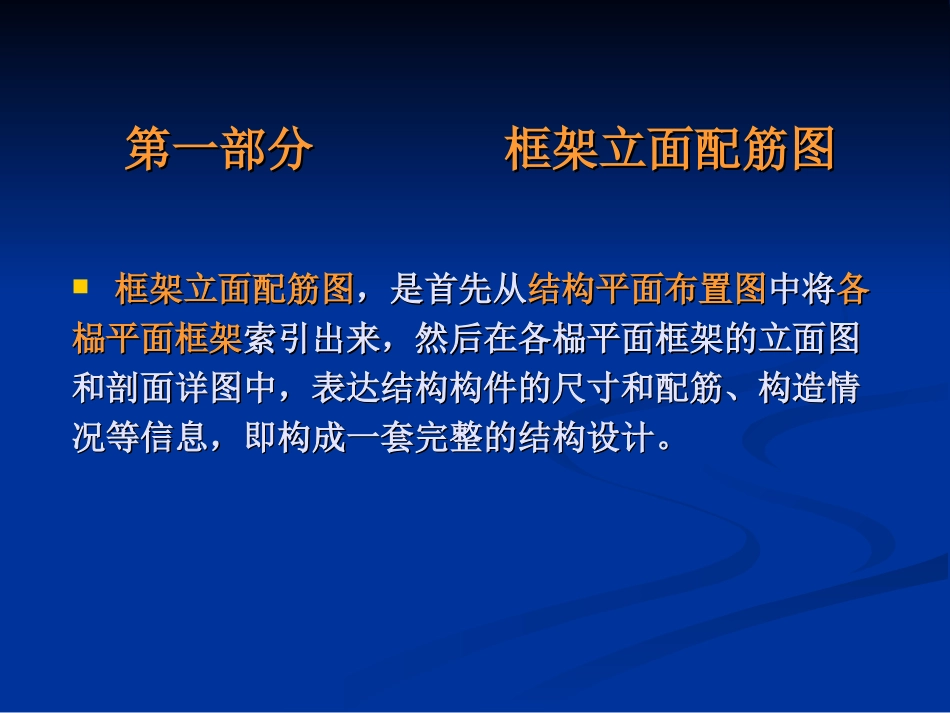

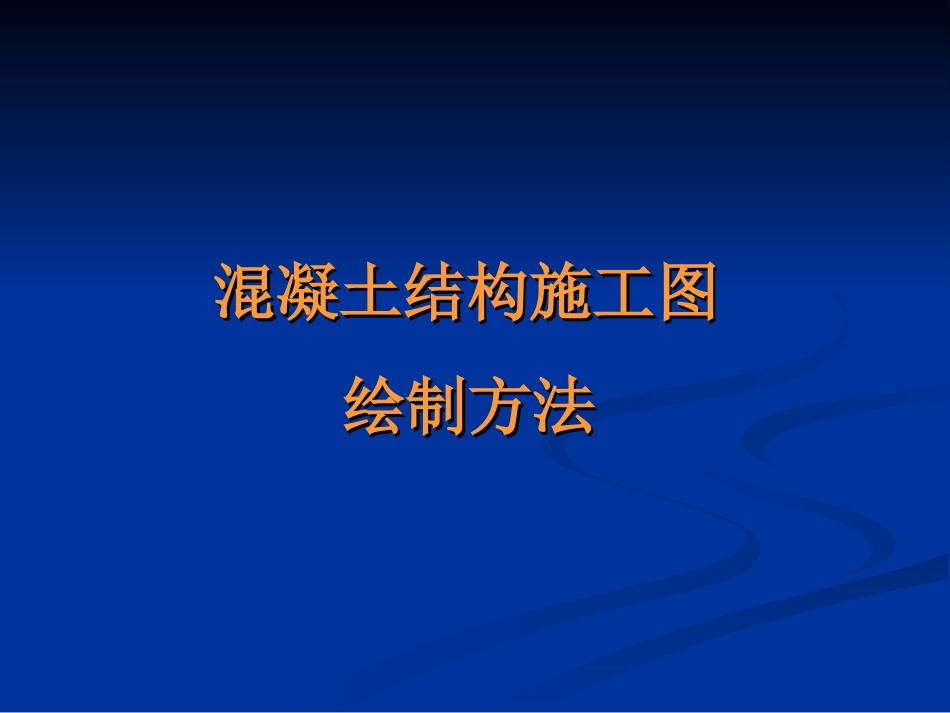

混凝土结构施工图混凝土结构施工图绘制方法绘制方法第一部分框架立面配筋图第一部分框架立面配筋图第二部分平面整体表示方法绘图第二部分平面整体表示方法绘图（简称平法绘图）（简称平法绘图）第一部分框架立面配筋图第一部分框架立面配筋图框架立面配筋图框架立面配筋图，是首先从，是首先从结构平面布置图结构平面布置图中将中将各各榀平面框架榀平面框架索引出来，然后在各榀平面框架的立面图索引出来，然后在各榀平面框架的立面图和剖面详图中，表达结构构件的尺寸和配筋、构造情和剖面详图中，表达结构构件的尺寸和配筋、构造情况等信息，即构成一套完整的结构设计。况等信息，即构成一套完整的结构设计。结构平面布置图结构平面布置图立面配筋图优点立面配筋图优点：表达方式直观，识图方便。：表达方式直观，识图方便。立面配筋图缺点立面配筋图缺点：绘图工作量过大，设计周期长，：绘图工作量过大，设计周期长，效率低。效率低。第二部分平面整体表示方法绘图第二部分平面整体表示方法绘图（平法绘图）（平法绘图）平法绘图平法绘图的表达方式，是把结构构件的尺寸和配筋等，的表达方式，是把结构构件的尺寸和配筋等，整体直接表达在各类整体直接表达在各类构件的结构平面布置图构件的结构平面布置图上，再与上，再与标标准构造详图准构造详图相配合，即构成一套新型完整的结构设计。相配合，即构成一套新型完整的结构设计。梁平法施工图平面注写方式示例柱平法施工图平面注写方式示例平法绘图优点平法绘图优点：绘图方便，改变了传统的将构件从结：绘图方便，改变了传统的将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法。方法。平法绘图缺点平法绘图缺点：不直观，对施工单位要求较高。：不直观，对施工单位要求较高。依据标准依据标准抗震框架柱KZ纵向钢筋连接构造抗震框架柱KZ边柱和角柱柱顶纵向钢筋连接构造抗震楼层框架梁KL纵向钢筋连接构造G101-1G101-1图集包括常用的现浇混凝土柱、墙、梁三种构图集包括常用的现浇混凝土柱、墙、梁三种构件的件的平法制图规则平法制图规则和和标准构造详图标准构造详图两大部分内容。两大部分内容。本图集的制图规则，既是设计者完成柱、墙、梁平法本图集的制图规则，既是设计者完成柱、墙、梁平法施工图的依据，也是施工、监理人员准确理解和实施平施工图的依据，也是施工、监理人员准确理解和实施平法施工图的依据。法施工图的依据。1.1.柱平法施工图制图规则柱平法施工图制图规则柱平法施工图就是在柱平面布置图上采用柱平法施工图就是在柱平面布置图上采用列表注写方式列表注写方式或或截面注写方式截面注写方式表达。表达。列表注写方式列表注写方式，是在柱平面布置图上，分别在同一编号的，是在柱平面布置图上，分别在同一编号的柱中选择一个截面标注柱中选择一个截面标注几何参数代号几何参数代号，在柱表中注写柱号、，在柱表中注写柱号、柱段起止标高、几何尺寸与配筋的具体数值，并配以各种柱段起止标高、几何尺寸与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式，来表达柱平法施工图。柱截面形状及其箍筋类型图的方式，来表达柱平法施工图。截面注写方式截面注写方式，是在柱平面布置图的柱截面上，分别在同，是在柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，按另一种比例原位放大，并一编号的柱中选择一个截面，按另一种比例原位放大，并以直接注写截面尺寸和配筋具体数值的方式来表达柱平法以直接注写截面尺寸和配筋具体数值的方式来表达柱平法施工图。施工图。柱纵筋分角筋、截面b边中部筋和h边中部筋三项分别注写。箍筋类型号、肢数，直径和间距。当为抗震设计时，用“/”区分加密区和非加密区间距当纵筋直径相同，各边个数也相同时，将纵筋注写在“全部纵筋”一栏中。注写各柱段的起止标高。以变截面或变配筋位置为界分段注写代号+序号。代号的目的是指明所选用的构造详图。KZ：框架柱。柱列表注写方式柱列表注写方式柱截面尺寸柱截面尺寸与轴线关系柱截面尺寸及配筋均相同，仅截面...
