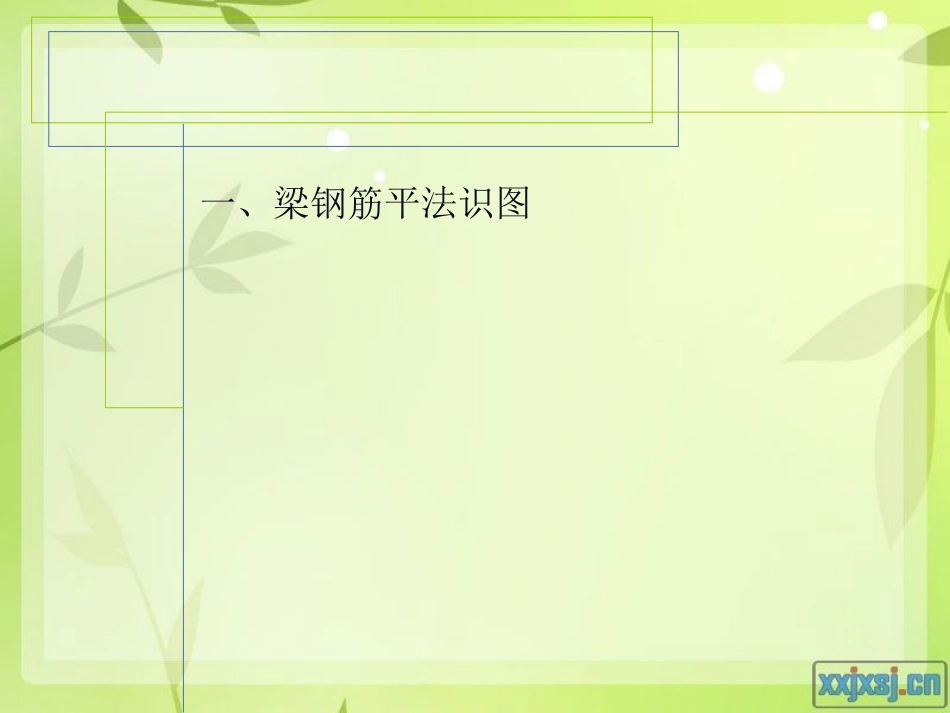

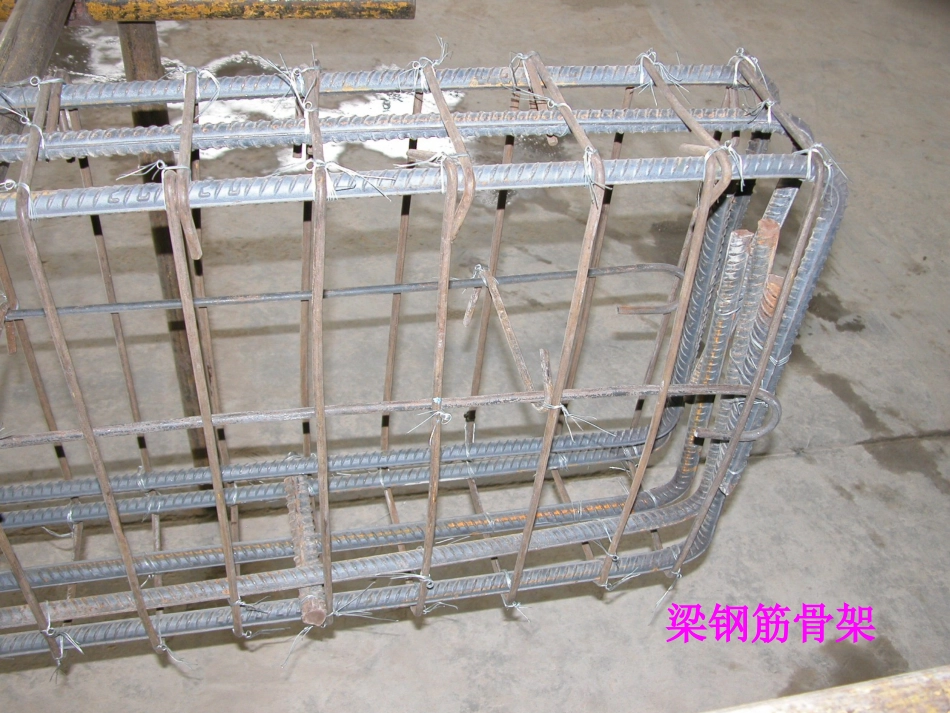

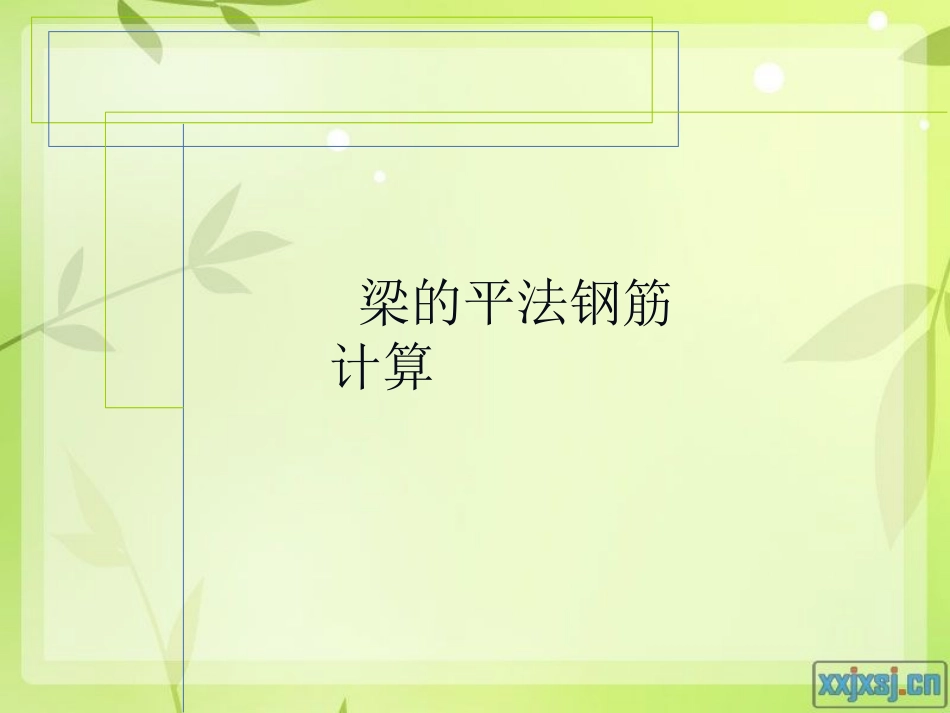

梁的平法钢筋计算梁钢筋骨架一、梁钢筋平法识图梁的平面注写方式就是在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸及配筋具体数值的方式来表达梁平面施工图李P1856-1-7梁的平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。返回集中标注包括梁编号、梁截面尺寸、箍筋、通长筋或架立筋配置、梁侧面纵向构造钢筋或受扭钢筋配置、梁顶面标高高差（该项为选注）。返回李P1856-1-9\10梁编号由代号、序号、跨数及是否有外伸组成代号：KL：楼层框架梁WKL：屋面框架梁L非框架梁KZL：框支梁JZL：井字梁XL：悬挑梁序号：以数字为顺序号跨数及是否有外伸：（XX）表示X跨，端部无外伸：（XXA）:表示一端有外伸（XXB）:表示两端有外伸梁构件编号实例梁构件编号实例楼层框架梁1，3跨，端部无外伸梁构件编号实例楼层框架梁2，2跨，一端有外伸梁构件编号实例屋面框架梁1，4跨，端部无外伸梁构件编号实例楼层框架梁3，3跨，两端有外伸梁箍筋梁箍筋Ф8@100/200(2):100为加密区间距，200为非加密区间距上部通长筋KL5(3)300*400Φ8@100/200(2)2Φ20;4Φ20-----表示2根上部通长筋2Φ20KL5(3)300*400Φ8@100/200(2)2Φ20+（2Φ14）;4Φ20-----表示2根上部通长筋2Φ20，2根Φ14架立筋下部通长筋：一般在上部通长筋后用分号隔开，如在集中标注中为注写，则需看原位标注内容KL3(2)300*400Φ8@100/200(2)2Φ20;4Φ20----表示4根下部通长筋Φ20KL4(2)300*400Φ8@100/200(2)2Φ20;6Φ202/4----表示6根下部通长筋Φ20上排2根，下排4根KL5(2)300*400Φ8@100/200(2)2Φ20;4Φ20（-2）----表示4根下部通长筋Φ20，有2根部不伸入支座。梁构件侧面钢筋标注梁构件侧面钢筋标注--------------------G2Ф14：表示侧部2根构造钢筋Ф14--------------------N2Ф14：表示侧部2根受扭钢筋Ф14原位标注●原位标注内容包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。返回上部纵筋标注方式上下两排，上排4Ф20是上部通长筋，下排2Ф20是支座负筋。中间支座两边配筋相同时，只标注在一侧支座原位标注实例中间支座两边配筋不同时，分别标注：2支座左侧4Ф20全部是通长筋，右侧的6Ф20，上排4根为通长筋，下排2根为支座负筋由两种不同直径钢筋组成，用+连接，其中225是集中标注的上部通长筋，220是支座负筋上部支座钢筋标注在第2跨跨中，且与第1跨右支座，第3跨左支座相同，表示第1跨支座负筋贯通第2跨，一直延伸到第3跨左端梁支座下部纵筋原位标注集中标注没有下部通长筋，梁下部钢筋各跨原位标注梁支座下部纵筋原位标注下部不伸入支座钢筋（括号内的数字表示不伸入支座内的钢筋根数附加吊筋2根直径14的吊筋集中标注表示：框架梁KL1，3跨，一端有悬挑,截面为300*600；箍筋为I级钢筋，直径8，加密区间距为100，非加密区间距为200，均为两肢箍；上部通长筋为2根直径22的二级钢；原位标注表示：支座1上部纵筋为4根直径22的二级钢，支座2两边上部纵筋为6根直径22的二级钢分两排，上一排为4根，下一排为2根；第一跨跨距3600，下部纵筋为3根直径18的二级钢，全部伸入支座，；第二跨跨距5800，下部纵筋为4根直径18的二级钢，全部伸入支座；以后类推。580036002800梁平法表示图C25砼，3级抗震3600200200返回二、梁配筋的主要计算方法梁配筋图如下：说明：1.Lae：纵向受拉钢筋抗震锚固长度（任何情况下不得小于250mm)Ln：梁净跨;Hc：柱截面沿框架方向的高度2.一级抗震加密区>=2Hb，二至四级>=1.5Hb360036005800280015d12d5050HcLn1/3Ln/3Ln/3Ln/4Ln/4Ln/3Ln/4Ln/4Ln3/3Ln/3>=0.4Lae>=Lae>=0.5Hc+5d梁配筋l(悬梁长)>=1.5Hb>=500>=1.5Hb>=50015d>=Lae>=0.5Hc+5d>=Lae>=0.5Hc+5d15d返回完整钢骨架图分析在平法中出现的钢筋类型识图1、梁上部贯通钢筋2、梁支座负筋3、梁中间支座负筋4、梁下部钢筋5、腰筋6、拉筋7、箍筋8、吊筋9、架立钢筋梁上部钢筋计算上部通长筋上部支座负筋梁上部...
