如何理解焓湿图VIP专享VIP免费

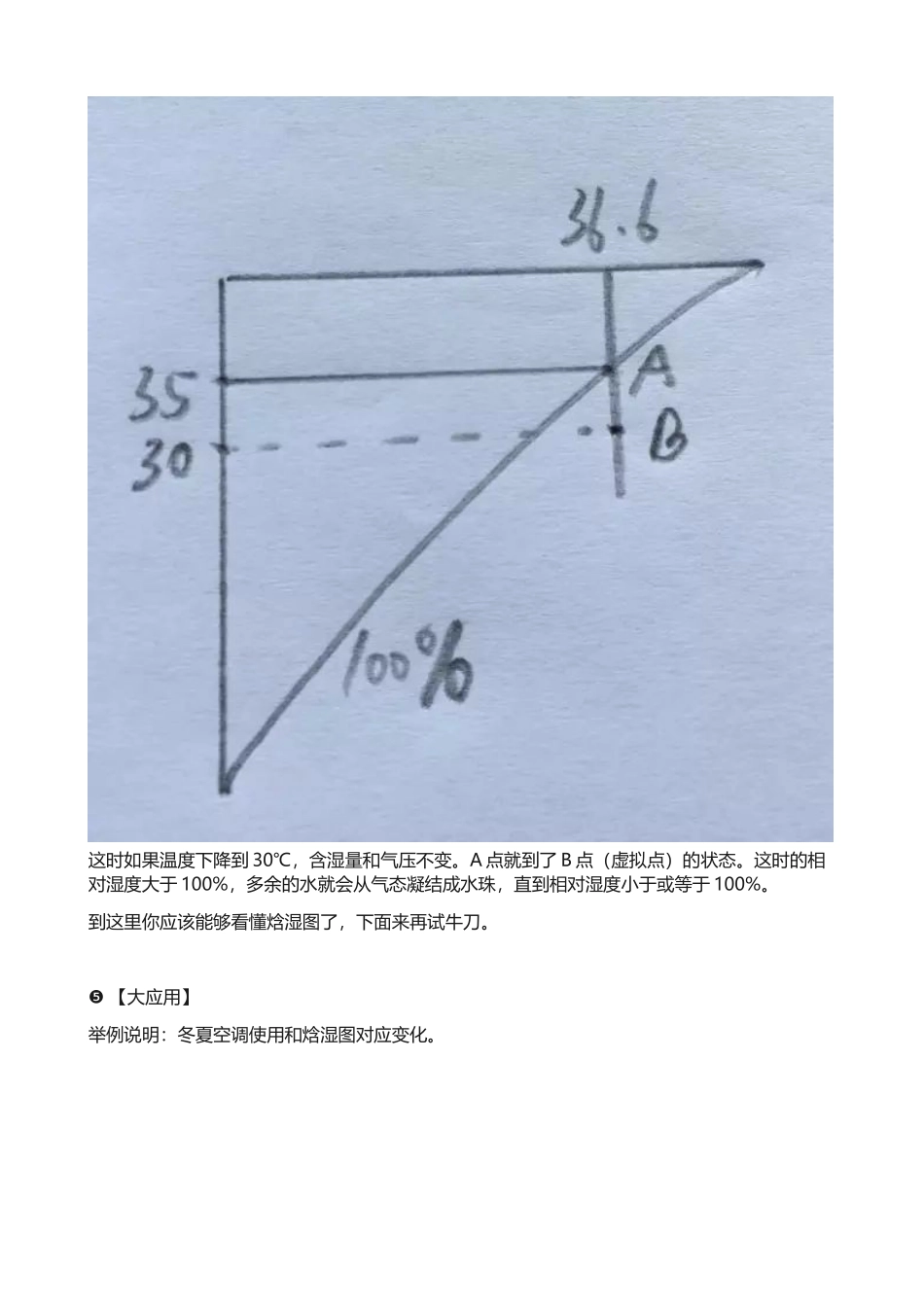

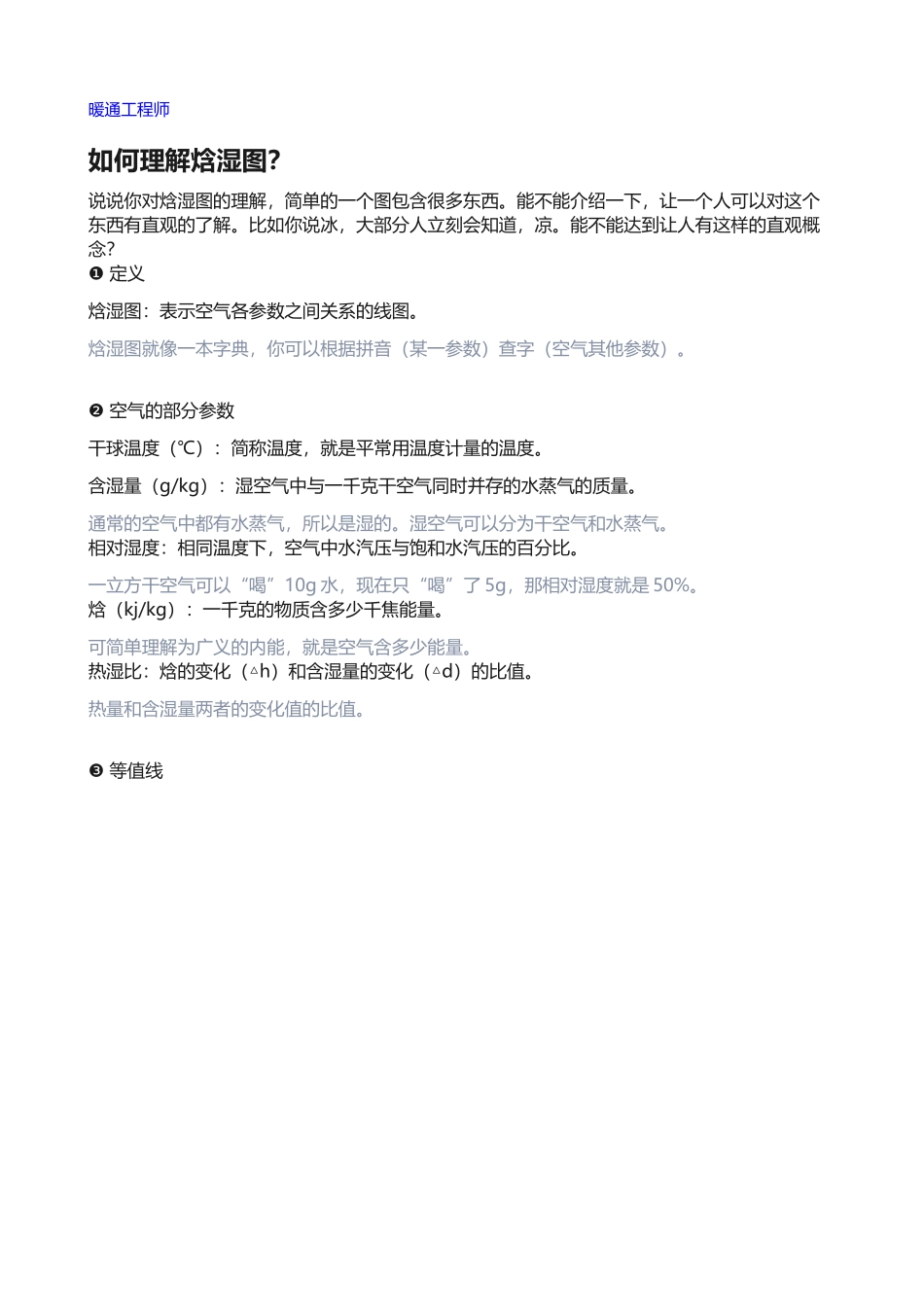

暖通工程师如何理解焓湿图？说说你对焓湿图的理解，简单的一个图包含很多东西。能不能介绍一下，让一个人可以对这个东西有直观的了解。比如你说冰，大部分人立刻会知道，凉。能不能达到让人有这样的直观概念？❶定义焓湿图：表示空气各参数之间关系的线图。焓湿图就像一本字典，你可以根据拼音（某一参数）查字（空气其他参数）。❷空气的部分参数干球温度（℃）：简称温度，就是平常用温度计量的温度。含湿量（g/kg）：湿空气中与一千克干空气同时并存的水蒸气的质量。通常的空气中都有水蒸气，所以是湿的。湿空气可以分为干空气和水蒸气。相对湿度：相同温度下，空气中水汽压与饱和水汽压的百分比。一立方干空气可以“喝”10g水，现在只“喝”了5g，那相对湿度就是50%。焓（kj/kg）：一千克的物质含多少千焦能量。可简单理解为广义的内能，就是空气含多少能量。热湿比：焓的变化（△h）和含湿量的变化（△d）的比值。热量和含湿量两者的变化值的比值。❸等值线等温线：线上的温度相同。它的平行线也都是等温线。同样的温度，空气的含湿量越大，相对湿度和焓值越大。（非水平）等焓线：线上的焓值相同。它的平行线也都是等焓线。同样的焓值，空气温度上升，含湿量在下降。等湿度线：线上的湿度相同。它的平行线也都是等湿度线。同样的含湿量，空气温度越低，焓值（能量）越低。等相对湿度线：线上的相对湿度相同。它的平行线也都是等相对湿度线。同样的相对湿度，空气温度越高，焓值（能量）越高。❹【小应用】露点温度：空气中的水蒸气变为露珠时候的温度。图2中A点的温度35℃，相对湿度100%、焓值130kj/kg，含湿量36.6g/kg。这时如果温度下降到30℃，含湿量和气压不变。A点就到了B点（虚拟点）的状态。这时的相对湿度大于100%，多余的水就会从气态凝结成水珠，直到相对湿度小于或等于100%。到这里你应该能够看懂焓湿图了，下面来再试牛刀。❺【大应用】举例说明：冬夏空调使用和焓湿图对应变化。A点：正常夏天没有开空调的房间，温度：30℃，相对湿度：60%，含湿量：13.6g/kg。A→C（夏天家用空调降温线）含湿量变小：房间中人和物“吐”出的水蒸气＜空调外机排水焓值减少：房中人和物散发的热量＜空调的制冷量如果房间太大或开着窗，上面可能就是大于，房间就冷不起来。温度降低：焓值减少就是空气能量少了，温度也就低了。相对湿度升高：温度越低空气“喝”水的欲望就越低。A点，空气能“喝”3g水，空气肚里1.5g水，相对湿度50%。B点，降温后只能“喝”1g了，排水管再排出0.8g，还剩0.7g，相对湿度70%。因为空气“喝”水欲望低，所以夏天开空调一般不会太干燥。B→D（冬天家用空调升温线）焓值增加：房间散失的热量＜空调增加的热量如果房间太大或开着窗，上面可能就是大于，房间就热不起来。温度升高：空气被加热了，能量增加，焓值变大。含湿量增加：温度增高，空气“喝”水欲望更高，不断从空气中吸收水分。相对湿度减小：不断从空气中“喝”水，依然满足不了随温度变高而大大增加的“喝”水欲望，空气依然很“渴”。数字举例可以看成是B到A的过程。因为空气不断“喝”水，所以冬天开空调会很干燥。可以在房间放一盆水，让空气“喝”盆里蒸发的水，而不是我们皮肤的水。此处应该有广告：《为什么有空调还要装地暖？》^_^❻延伸知识点▶湿球温度相对干球温度而言的。通俗讲，湿球温度就是当前环境仅通过蒸发水分所能达到的最低温度。▶求焓公式热力学中表征物质系统能量的一个重要状态参量。体系中热力学能再附加上PV这部分能量的一种能量。H=U+PVH代表焓，U代表内能，P代表压力，V代表体积。▶绝对湿度在标准状态下，每立方米湿空气中所含水蒸气的质量，即水蒸气密度，单位为g/m³。▶显热潜热显热：物体不发生化学变化或相变化时，温度升高或降低所需要的热称为显热。50℃的水变成90℃的水吸收的热量就是显热。潜热：指物质在等温等压情况下，从一个相变化到另一个相吸收或放出的热量。100℃的水变成100℃的水蒸气吸收的热量就是潜热。▶注意小点1、饱和空线即相对湿度为100%的等相对湿度线。特点：干球温度、湿球温度、露点温度相等。2、等湿球温度线与等焓线基本平行，...
