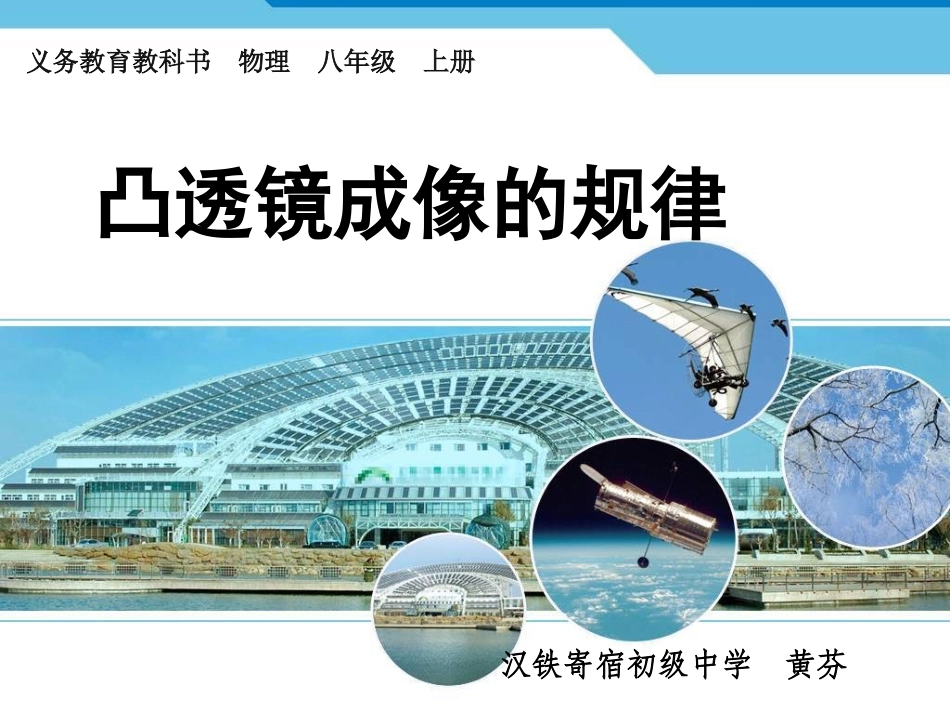

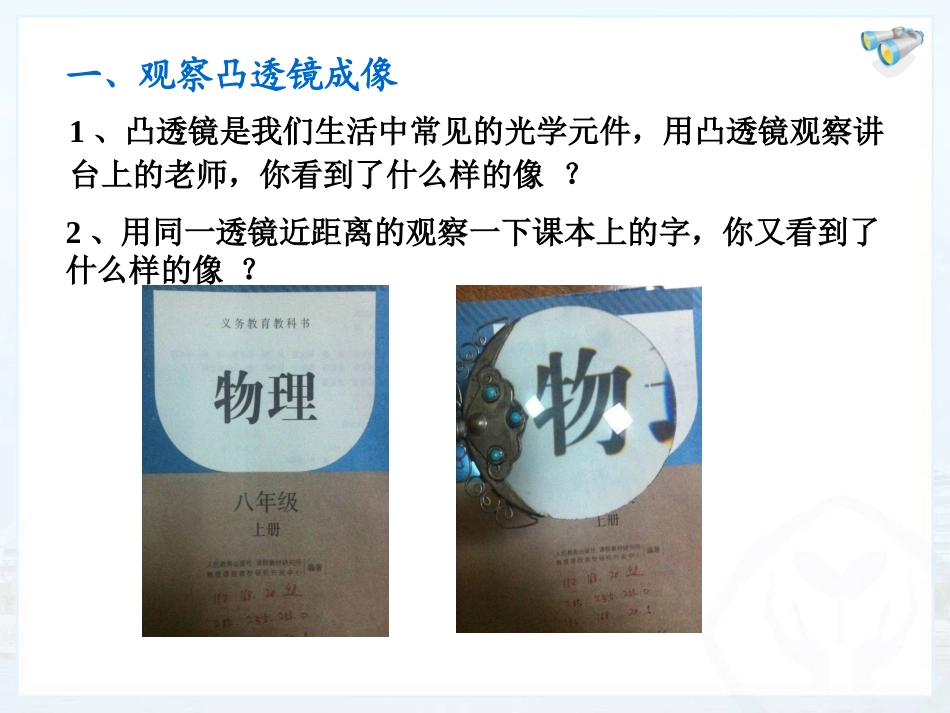

凸透镜成像的规律义务教育教科书物理八年级上册汉铁寄宿初级中学黄芬一、观察凸透镜成像1、凸透镜是我们生活中常见的光学元件,用凸透镜观察讲台上的老师,你看到了什么样的像?2、用同一透镜近距离的观察一下课本上的字,你又看到了什么样的像?1.探究问题:二、探究凸透镜成像的规律像的虚、实,大、小,正、倒跟物距有什么关系呢?凸透镜、蜡烛、光屏、火柴、光具座2.实验器材:二、探究凸透镜成像的规律fFO凸透镜3.实验方案:光屏物体凸透镜焦距f=10cm烛焰、透镜、光屏三者的中心处于同一水平高度。4.两个物理名词及实验前的调节:物距(u)像距(v)二、探究凸透镜成像的规律凸透镜焦距f=10cm(3)探究实验记录表物距与焦距的关系物距U(cm)像的性质像距V(cm)倒正大小虚实33402518151286①器材安装要求:将凸透镜固定在光具座的中央,蜡烛和光屏放在凸透镜的两侧。使烛焰、透镜、光屏的中心在同一高度②怎样找实像:当成实像时,移动光屏,使光屏上得到最清晰的像时,光屏的位置才是像的位置③怎样找虚像:透过凸透镜用眼睛观察物体所成的像。④实验时注意分工合作,边实验边记录数据,并填入表格,找出凸透镜成像有什么规律。(4)实验注意事项反馈练习A.幻灯机B.照相机C.放大镜D.潜望镜某同学在研究凸透镜成像的实验中,当烛焰、凸透镜、光屏位于图示的位置时,恰好能在光屏上得到一个清晰的像,利用这一成像原理可以制()A思考:根据你的实验结论请猜想当u=2f时,像的性质以及像距25/2/17
