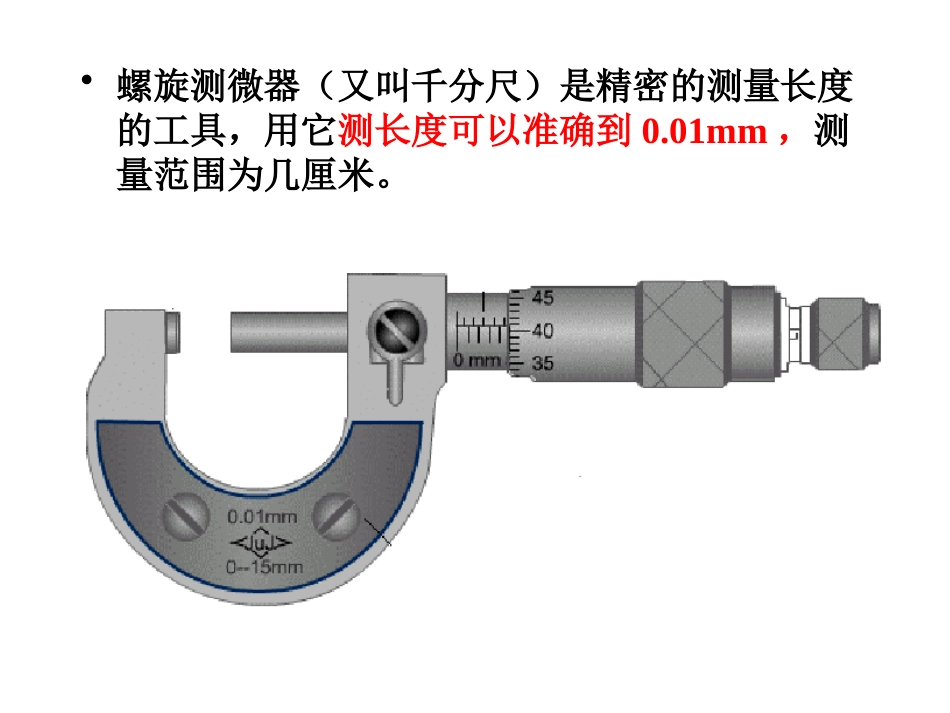

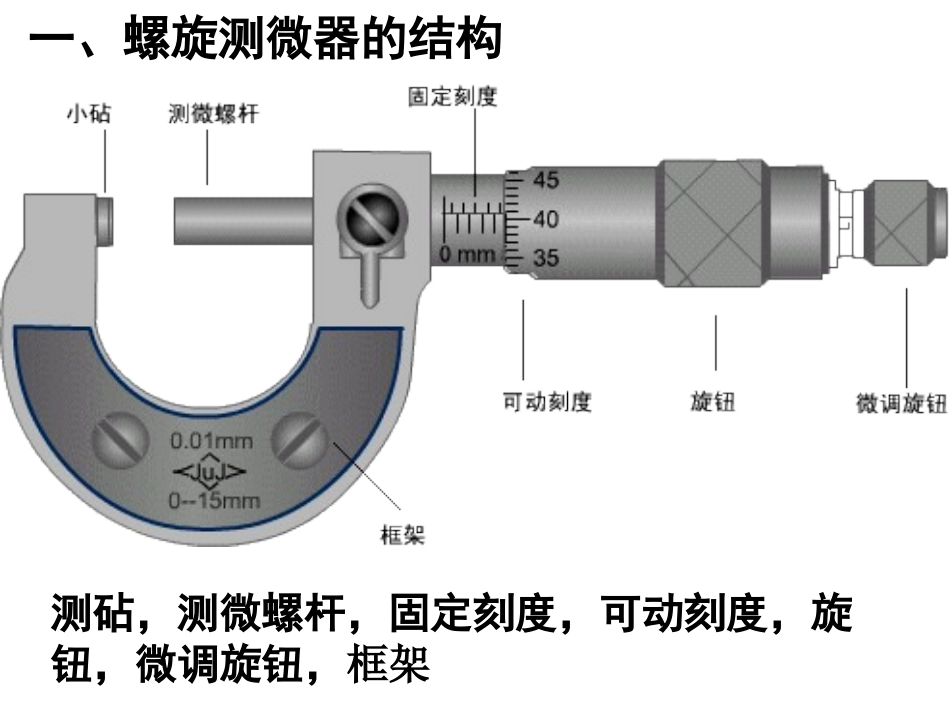

螺旋测微器的使用•螺旋测微器（又叫千分尺）是精密的测量长度的工具，用它测长度可以准确到0.01mm，测量范围为几厘米。一、螺旋测微器的结构测砧，测微螺杆，固定刻度，可动刻度，旋钮，微调旋钮，框架螺旋测微器是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来。二、螺旋测微器的原理螺旋测微器的精密螺纹的螺距是0.5mm，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退0.5mm，因此旋转每个小分度，相当于测微螺杆前进或后退0.5/50=0.01mm。可见，可动刻度每一小分度表示0.01mm，所以以螺旋测微器可准确到0.01mm。由于还能再估读一位，可读到毫米的千分位。三、螺旋测微器的使用①调零：使用前应先检查零点，方法是缓缓转动微调旋钮，使测微螺杆和测砧接触，到微调旋钮发出声音为止，此时可动尺（活动套筒）上的零刻线应当和固定套筒上的基准线（长横线）对齐，否则有零误差；②测量：左手持曲柄（U型框架），右手转动旋钮使测杆与测砧间距稍大于被测物，放入被测物，转动微调旋钮到夹住被测物，微调旋钮发出声音为止；③读数：拨固定旋钮使测杆固定后读数。螺旋测微器的调零判断：0没有调零，读数偏大0545没有调零，读数偏小05450调零准确05450①测量时，在测微螺杆快靠近被测物体时应停止使用旋钮，改用微调旋钮，避免产生过大的压力，既可使测量结果精确，又能保护螺旋测微器。②在读数时，要注意固定刻度尺上表示半毫米的刻线是否已经露出。③读数时，千分位要一位估读数字，即使固定刻度的零点正好与可动刻度的某一刻度线对齐，千分位上也应读取为“0”。④用毕放回盒中，存放中测杆和测砧不要接触，长期不用，要涂油防锈。四、注意事项•①在固定刻度上读整毫米数；•②在可动刻度读格数,并估读,再乘以0.01；•③待测长度为两者之和。五、螺旋测微器的读数读数＝固定刻度＋可动刻度×精度0.01mm螺旋测微器的读数012固定刻度：每刻度为1毫米可动刻度每转1周，可动小砧就沿轴线直进0.5毫米，若旋转n个最小分度（包括估读分度），则l=0.01n毫米。45040可动刻度：50等分主尺上的0.5毫米，每等分为0.01毫米测量读数=固定刻度+半刻度+可动刻度（+估读位）半刻度螺旋测微器的读数方法：012固定刻度：2是否超过半刻度？是。可动刻度：46.045040读数L=固定刻度L=2+0.5+0.460=2.960mm+半刻度+可动刻度螺旋测微器的读数练习：01固定刻度：1是否超过半刻度？是。可动刻度：25.0253020读数L=固定刻度L=1+0.5+0.250=1.750mm+半刻度+可动刻度012固定刻度：2是否超过半刻度？否。可动刻度：34.4354030读数L=固定刻度L=2+0.0+0.344=2.344mm+半刻度+可动刻度螺旋测微器的读数练习：0固定刻度：0是否超过半刻度？不太清楚。可动刻度：0.6说明已经超过半刻度线0545读数L=固定刻度L=0+0.5+0.006=0.506mm+半刻度+可动刻度螺旋测微器的读数练习：0固定刻度：0是否超过半刻度？不太清楚。可动刻度：49.6说明没有超过半刻度线0545读数L=固定刻度L=0+0+0.496=0.496mm+半刻度+可动刻度螺旋测微器的读数练习：
