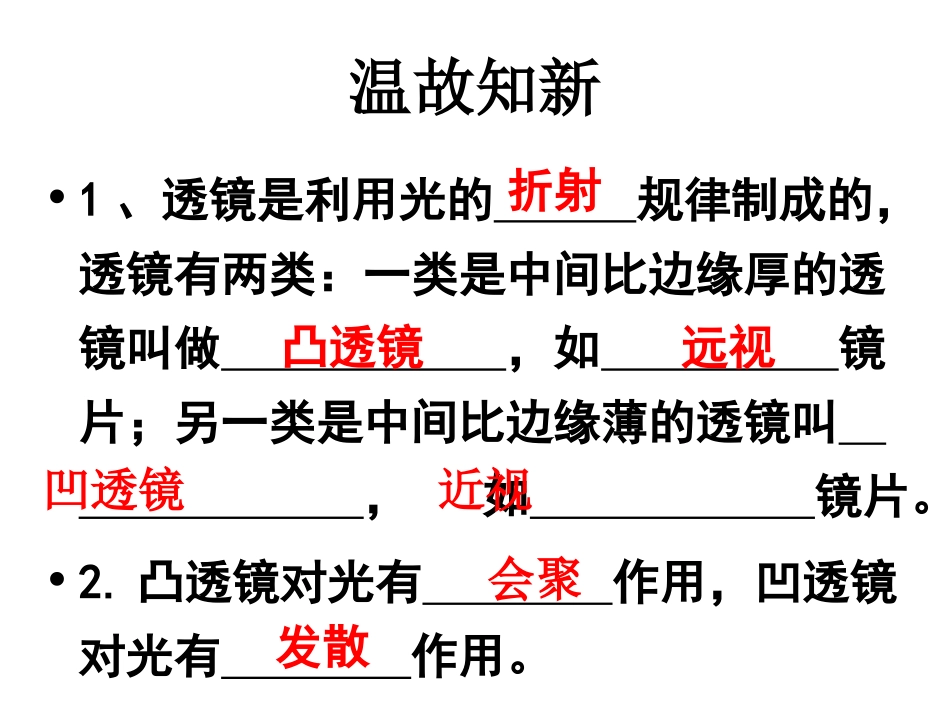

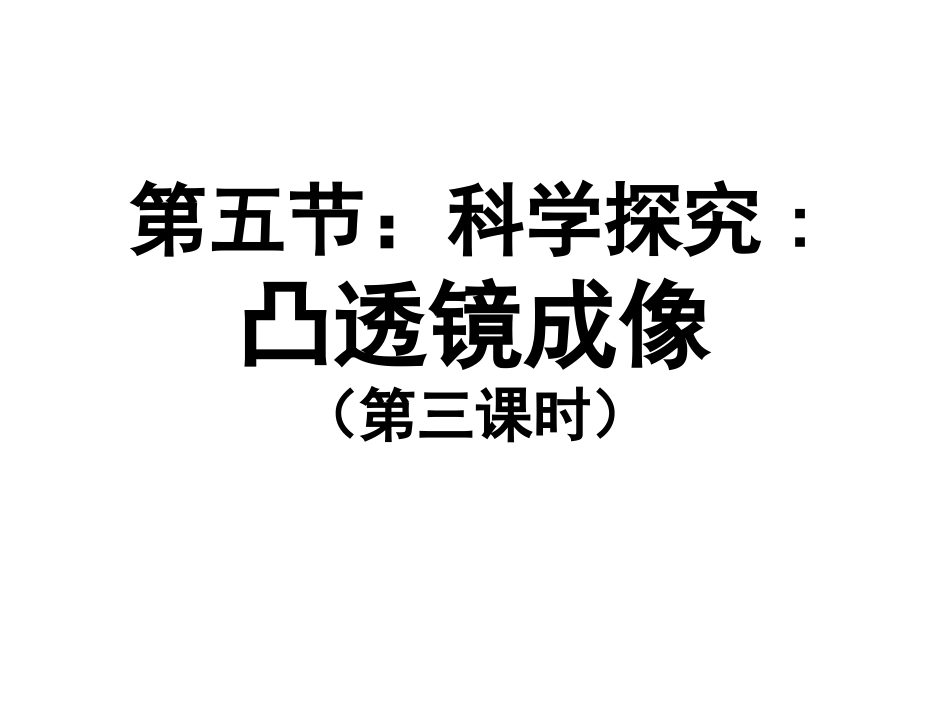

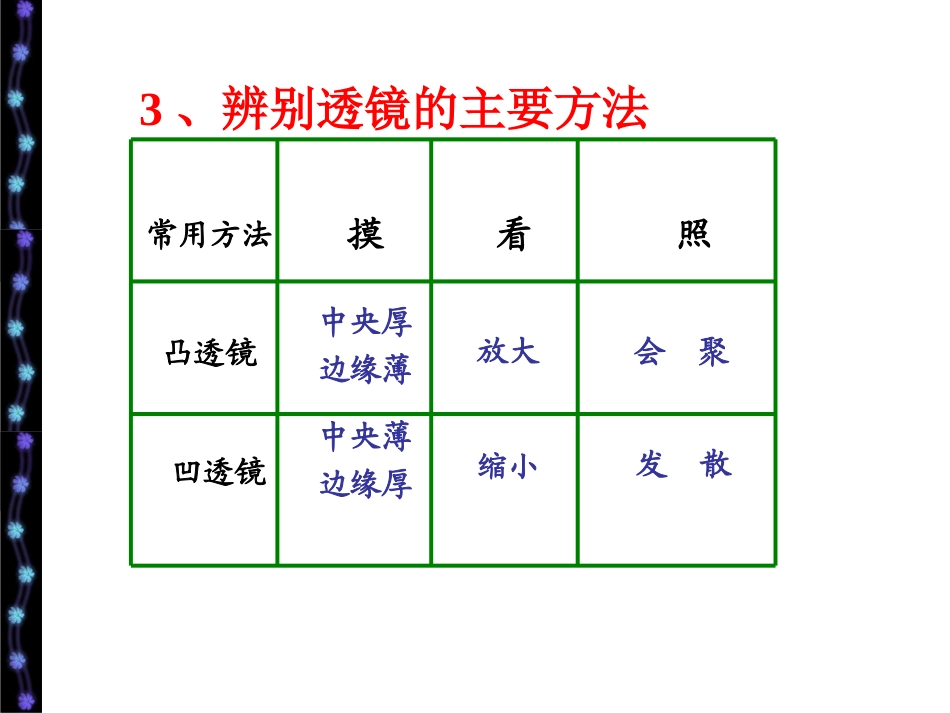

第五节：科学探究:凸透镜成像（第三课时）温故知新•1、透镜是利用光的规律制成的，透镜有两类：一类是中间比边缘厚的透镜叫做，如镜片；另一类是中间比边缘薄的透镜叫，如镜片。•2.凸透镜对光有作用，凹透镜对光有作用。折射凸透镜远视凹透镜近视会聚发散3、辨别透镜的主要方法摸看照中央厚边缘薄中央薄边缘厚放大常用方法凸透镜凹透镜缩小会聚发散拓展：你有几种办法辨别近视眼镜和老花眼镜的镜片是凸透镜还是凹透镜我们发现：近视眼镜的镜片是凹透镜老花眼镜的镜片是凸透镜4、练习、根据图中光通过透镜前后的方向，在图中填上适当类型的透镜．甲丙５、如下图所示，给出了光线通过透镜前后的方向．请在方框内填上适当的透镜凸透镜对光线的会聚作用是指出射光线相对于入射光线而言靠近主光轴凹透镜对光线的发散作用是指出射光线相对于入射光线而言偏离主光轴5、凸透镜成像的特点物距u像的特点像距v应用大小倒正虚实--------缩小倒立实像等大倒立实像放大倒立实像不成像放大正立虚像u>2fu=2ff2f照相机幻灯机投影仪放大镜凸透镜成像的特点记忆口诀一倍焦距分虚实，两倍焦距分大小；实像异侧且倒立，物进像退像变大虚像正立在同侧，物进像进像变小例题2：•看到放大镜下的放大的蚂蚁，那么蚂蚁里放大镜的的距离（）A.小于焦距B.大于焦距，小于两倍焦距C.等于两倍焦距D.大于两倍焦距A例题1：如图所示，是“研究凸透镜成像规律”的示意图，凸透镜的焦距为f，将蜡烛从a点沿主光轴移动到b点的过程中，蜡烛的像（）F2FabA.远离透镜B.靠近透镜C.逐渐变大D.逐渐变小A、C6、、在“研究凸透镜成像”实验中(1)实验所需的主要器材有___________、________________、___________。(2)把凸透镜、光屏、蜡烛放在光具座上，使它们的中心大致在______________。(3)把烛焰放在距凸透镜2倍焦距以外，移动光屏时，眼睛要观察________，一直到光屏上出现______________为止，这时光屏上成的是________、________的实像。蜡烛凸透镜光屏光具座同一高度光屏清晰的像倒立缩小(4)如果保持凸透镜位置不变，先后把烛焰放在图中a、b、c、d各点，分别调整光屏的位置，则烛焰放在_______点时，光屏上的像最小，放在_______点，光屏上的像距镜最远。ac1．将烛焰、凸透镜、光屏依次放置在光具座上，调节烛焰、凸透镜、光屏使它们的中心在同一高度，为了使烛焰的像成在光屏的中央。2.在此实验中，无论怎样左右移动光屏，在光屏上都不能呈现烛焰的像，原因可能有哪些？（1)烛焰在焦点以内（2）烛焰在焦点上（3）烛焰、凸透镜、光屏的中心不在同一高度（4）蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座上的光屏无法移动到该位置实验中的问题•3.当透镜被遮拦一半和大半部分时光屏上的像会怎么样？像形状没有改变，但像会变暗•4、凸头镜呈实像的规律是：上下颠倒、左右相反5、若烛焰在光屏上的位置偏高，要想使像成在光屏的中央应调节蜡烛是烛焰向上移动，或将凸透镜向下移动（像的移动方向跟物体移动方向相反，透镜的移动方向跟像的移动方向一致）实验中的问题怎样测凸透镜的焦距？•1、利用凸透镜的成像特点：当u=2f时，v=2f，像与物体等大，可以测出凸透镜的焦距（f=u/2)2、让凸透镜正对太阳光，在透镜另一侧上下移动光屏，直到光屏上得到一个最小最亮的光斑F，用刻度尺测出光斑F到凸透镜光心O的距离,即为焦距f。1、一束平行光线沿主光轴射到凸透镜上，经凸透镜折射后会聚于另一侧主光轴上距透镜中心12cm的地方，若把点燃的蜡烛分别置于主光抽上距透镜15cm和6cm处，两次成的像()A、都是放大的像B、都是正立的像C、都是实像D、都是虚像课堂练习2、用凸透镜在屏上已得到烛焰所成的清晰的像，现用一块圆形黑板糊上凸透镜中间部分，那么在屏上所成的像是()A、像没有了B、像的中间看不见了C、像比原来变暗了D、像与原来没变化C3、物体放在凸透镜前某一位置，在透镜另一侧离透镜10cm的光屏上成一个倒立缩小的像。当物体移至凸透镜前10cm处，所成的是()A、倒立的实像B、倒立放大的实像C、正立放大的虚像D、正立等大的实像B4、某同学在做研究凸透镜成像的实验时，保持凸透镜位置不变，如...
