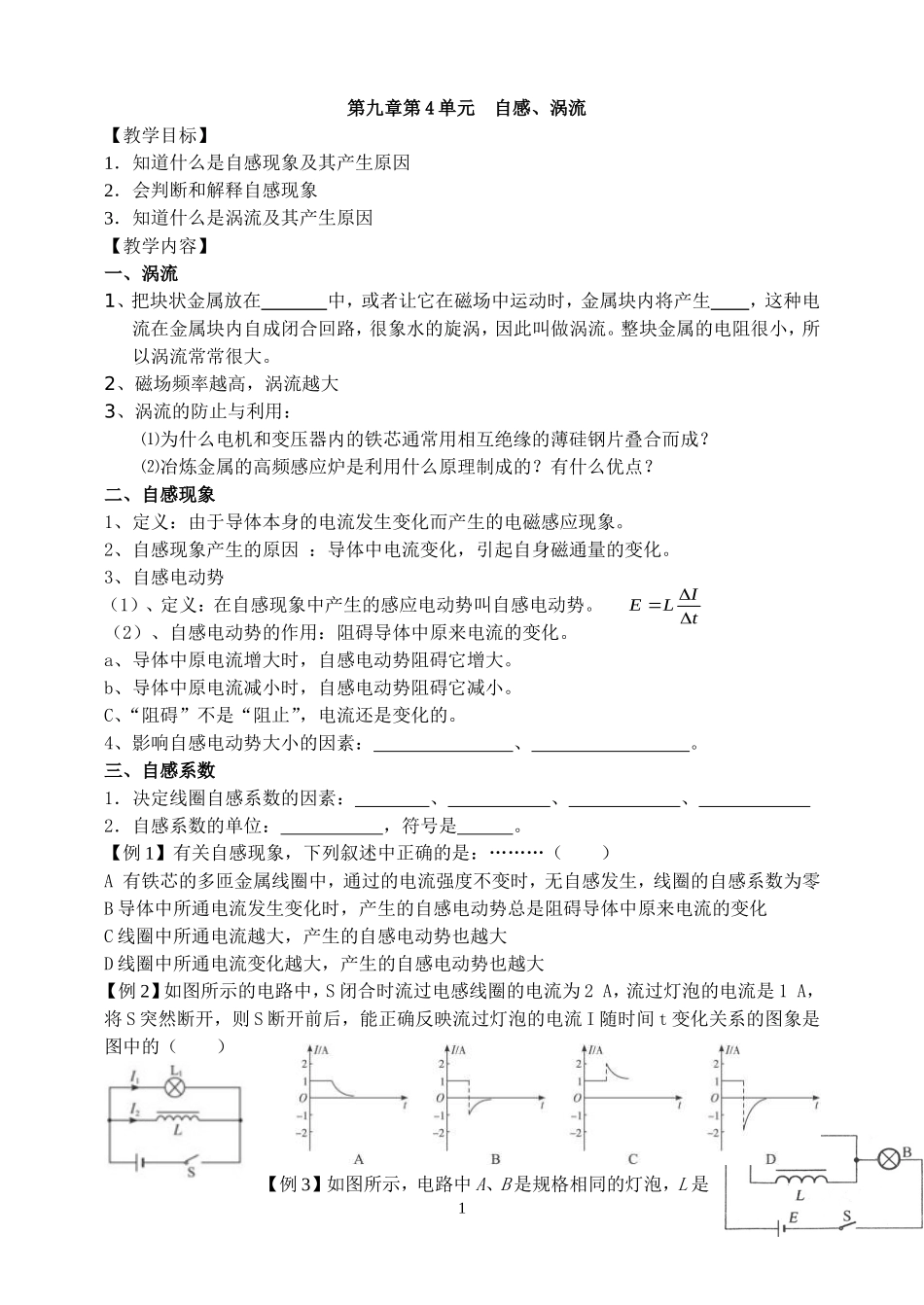

第九章第4单元自感、涡流【教学目标】1．知道什么是自感现象及其产生原因2．会判断和解释自感现象3．知道什么是涡流及其产生原因【教学内容】一、涡流1、把块状金属放在中，或者让它在磁场中运动时，金属块内将产生，这种电流在金属块内自成闭合回路，很象水的旋涡，因此叫做涡流。整块金属的电阻很小，所以涡流常常很大。2、磁场频率越高，涡流越大3、涡流的防止与利用：⑴为什么电机和变压器内的铁芯通常用相互绝缘的薄硅钢片叠合而成？⑵冶炼金属的高频感应炉是利用什么原理制成的？有什么优点？二、自感现象1、定义：由于导体本身的电流发生变化而产生的电磁感应现象。2、自感现象产生的原因：导体中电流变化，引起自身磁通量的变化。3、自感电动势（1）、定义：在自感现象中产生的感应电动势叫自感电动势。（2）、自感电动势的作用：阻碍导体中原来电流的变化。a、导体中原电流增大时，自感电动势阻碍它增大。b、导体中原电流减小时，自感电动势阻碍它减小。C、“阻碍”不是“阻止”，电流还是变化的。4、影响自感电动势大小的因素：、。三、自感系数1．决定线圈自感系数的因素：、、、2．自感系数的单位：，符号是。【例1】有关自感现象，下列叙述中正确的是：………（）A有铁芯的多匝金属线圈中，通过的电流强度不变时，无自感发生，线圈的自感系数为零B导体中所通电流发生变化时，产生的自感电动势总是阻碍导体中原来电流的变化C线圈中所通电流越大，产生的自感电动势也越大D线圈中所通电流变化越大，产生的自感电动势也越大【例2】如图所示的电路中，S闭合时流过电感线圈的电流为2A，流过灯泡的电流是1A，将S突然断开，则S断开前后，能正确反映流过灯泡的电流I随时间t变化关系的图象是图中的（）【例3】如图所示，电路中A、B是规格相同的灯泡，L是1IELt电阻可忽略不计的电感线圈，那么()A．合上S，A、B一起亮，然后A变暗后熄灭B．合上S，B先亮，A逐渐变亮，最后A、B一样亮C．断开S，A立即熄灭，B由亮变暗后熄灭D．断开S，B立即熄灭，A闪亮一下后熄灭【例4】如图所示，电灯A和B与固定电阻的电阻均为R，L是自感系数很大线圈．当S1闭合、S2断开且电路稳定时，A、B亮度相同，再闭合S2，待电路稳定后将S1断开，下列说法正确的是（）A．B立即熄灭B．A灯将比原来更亮一些后再熄灭C．有电流通过B灯，方向为c→dD．有电流通过A灯，方向为b→a【课后训练】1．如图所示，多匝线圈L的电阻和电池内阻不计，两个电阻的阻值都是R，电键S原来是断开的，电流I0=RE2，今合上电键S将一电阻短路，于是线圈有自感电动势产生，此电动势（）A有阻碍电流作用，最后电流由I0减小到零B有阻碍电流作用，最后电流总小于I0C有阻碍电流增大作用，因而I0不变D有阻碍电流增大作用，但电流最后还是增大到2I02．如图所示的电路中，电源电动势为E，内阻r不能忽略．R1和R2是两个定值电阻，L是一个自感系数较大的线圈．开关S原来是断开的．从闭合开关S到电路中电流达到稳定为止的时间内，通过R1的电流I1和通过R2的电流I2的变化情况是（）A．I1开始较大而后逐渐变小B．I1开始很小而后逐渐变大C．I2开始很小而后逐渐变大D．I2开始较大而后逐渐变小3．如图所示，线圈L的自感系数很大，且其电阻可以忽略不计，L1、L2是两个完全相同的小灯泡，随着开关S闭合和断开的过程中，灯L1、L2的亮度变化情况是(灯丝不会断)()A．S闭合，L1亮度不变，L2亮度逐渐变亮，最后两灯一样亮；S断开，L2立即不亮，L1逐渐变亮B．S闭合，L1不亮，L2很亮；S断开，L1、L2立即不亮C．S闭合，L1、L2同时亮，而后L1逐渐熄灭，L2亮度不变；S断开，L2立即不亮，L1亮一下才熄灭D．S闭合，L1、L2同时亮，而后L1逐渐熄灭，L2则逐渐变得更亮；S断开，L2立即不亮，L1亮一下才熄灭4．如图所示电路中，L是一电阻可忽略不计的电感线圈，a、b为L上的左右两端点，A、B、C为完全相同的三个灯泡，原来电键K是闭合的，三个灯泡均在发光。某时刻将电键K打开，2则下列说法正确的是()A．a点电势高于b点，A灯闪亮后缓慢熄灭B．b点电势高于a点，B、C灯闪亮后缓慢熄灭C．a点电势高于b点，B、C灯闪亮后缓慢熄灭D．b点电势高于a点，B、C灯不会闪亮只是缓慢熄灭5．...
