高一数学必修三：1。121程序框图、顺序结构VIP免费

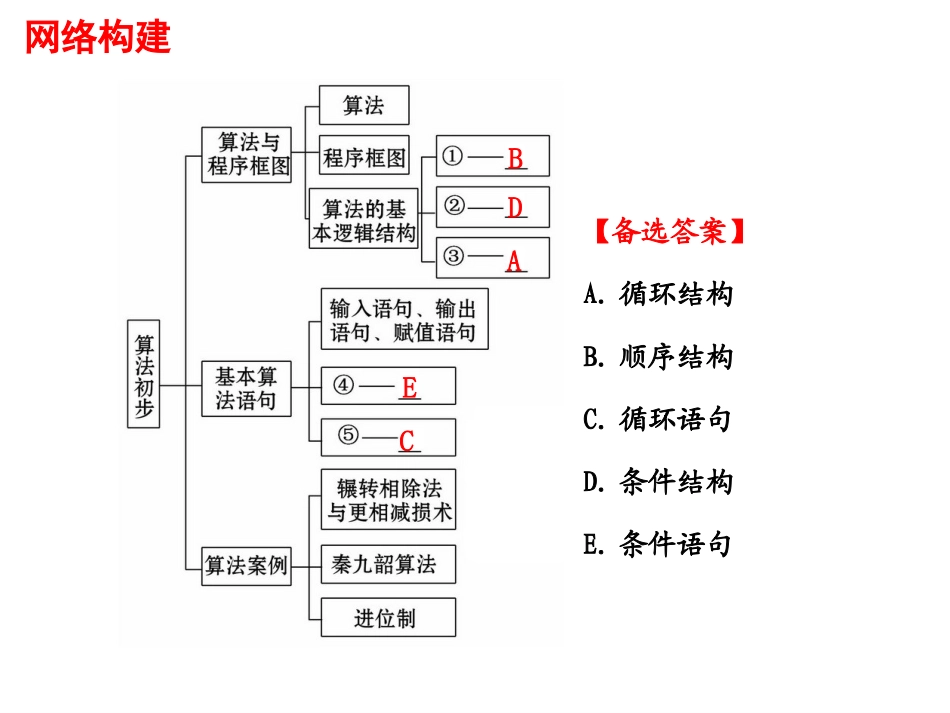

第一章算法初步网络构建ABCDE【备选答案】A.循环结构B.顺序结构C.循环语句D.条件结构E.条件语句学案1.终端框是不是任何程序框图都有?是不是任何程序框图符号都只有一个进入点和退出点?提示：终端框（起止框）是每一个程序框图不可缺少的;除判断框外其他程序框图符号都只有一个进入点和退出点.2.输入框、输出框能在算法中的任何位置出现吗?提示：可以.输入框、输出框能在算法的任何需要输入或输出的位置出现.3.顺序结构的程序框图,只能自上而下吗?提示：不一定.程序框图的流程线的箭头代表执行方向,画顺序结构的程序框图时,一般自上而下,但在必要时也可以选择其他的方向，如自左向右,局部也可以自下而上.4.如图的程序框图执行的功能是输入矩形的边长求它的面积，其中执行框中应填的是________.【解析】由程序框图的功能可知，执行框中应填“S=a×b”.答案：S=a×b学案拓展延伸1.程序框图（1）定义：程序框图又称_______，是一种用_______、_______及文字说明来表示算法的图形.（2）表示：在程序框图中，一个或几个_______的组合表示算法中的一个步骤；带有_________的流程线将程序框连接起来，表示算法步骤的_________.（3）基本程序框及其功能流程图程序框流程线程序框方向箭头执行顺序拓展延伸图形符号图形符号名称名称功能功能终端框（起止框）表示一个算法的起始和结束输入、输出框表示一个算法输入和输出的信息拓展延伸图形符号图形符号名称名称功能功能处理框（执行框）赋值、计算判断框判断某一条件是否成立，成立时在出口处标明“是”或“Y”；不成立时标明“否”或“N”流程线连接程序框连接点连接程序框图的两部分2.顺序结构步骤拓展延伸1.自然语言和程序框图的优缺点（1）用自然语言描述算法,优点是易于直接理解,但缺点是语句一般比较冗长,而且不够直观;（2）大部分自然语言是顺序执行的,如果有选择性的分支或者循环过程,这样的算法用自然语言就不容易说清楚,而程序框图恰好弥补了这一不足,它使算法显得更直观、更清楚、更易于读懂.拓展延伸2.程序框图的组成（1）表示相应操作的程序框（开始和结束必须要有终端框）;（2）带箭头的流程线（画流程线时不要忘记箭头,因为箭头代表程序执行的走向）;（3）框内（框外）必要的文字说明.拓展延伸巩固提高1.关于程序框图的框图符号的理解,正确的有（）①任何一个程序框图都必须有起止框;②输入框、输出框可以在算法中任何需要输入、输出的位置出现;③判断框是唯一具有超过一个退出点的框图符号;④对于一个程序来说,判断框内的条件是唯一的.（A）1个（B）2个（C）3个（D）4个巩固提高2.下列关于程序框图的说法正确的是（）（A）程序框图是描述算法的图形语言（B）在程序框图中,一个判断框最多只能有两个退出点（C）程序框图虽可以描述算法,但不如用自然语言描述算法直观（D）程序框图和流程图不是一个概念巩固提高【解析】1.选C.任何一个程序都有开始和结束,从而必须有起止框;输入、输出框可以在算法中任何需要输入、输出的位置出现,判断框内的条件不是唯一的,如a>b?也可以写为a≤b?.故①②③正确,④错误.2.选A.由于存在一种多分支判断,所以一个判断框可能有多个退出点,所以B选项是错误的.相对于自然语言,用程序框图描述算法的优点主要就是直观、形象,容易理解,在步骤上简单了许多,所以C选项是错误的.程序框图就是流程图,所以D选项也是错误的.巩固提高【想一想】处理有关程序框图的判断问题的关键是什么？提示：深刻理解使用程序框图的意义和每个框图符号的含义及作用是解决这类问题的关键,需要注意的是判断框是唯一具有超过一个退出点的框图符号,并且判断框内的条件不唯一.巩固提高3.下列是流程图中的一部分，表示恰当的是（）巩固提高4.下列说法正确的是（）（A）程序框图中的图形符号可以由个人来确定（B）也可以用来执行计算语句（C）输入框只能紧接在起始框之后（D）长方形框是执行框，可用来对变量赋值，也可用来计算巩固提高【解析】3.选A.B选项应该用处理框而非输入、输出框,C选项应该用输入、输出框而不是处理框,D选项应该在出口处标明“是”和“否”.4.选D.程序框是由通用图形符号构成,并且有特殊含义,A不正确;菱形框是...
