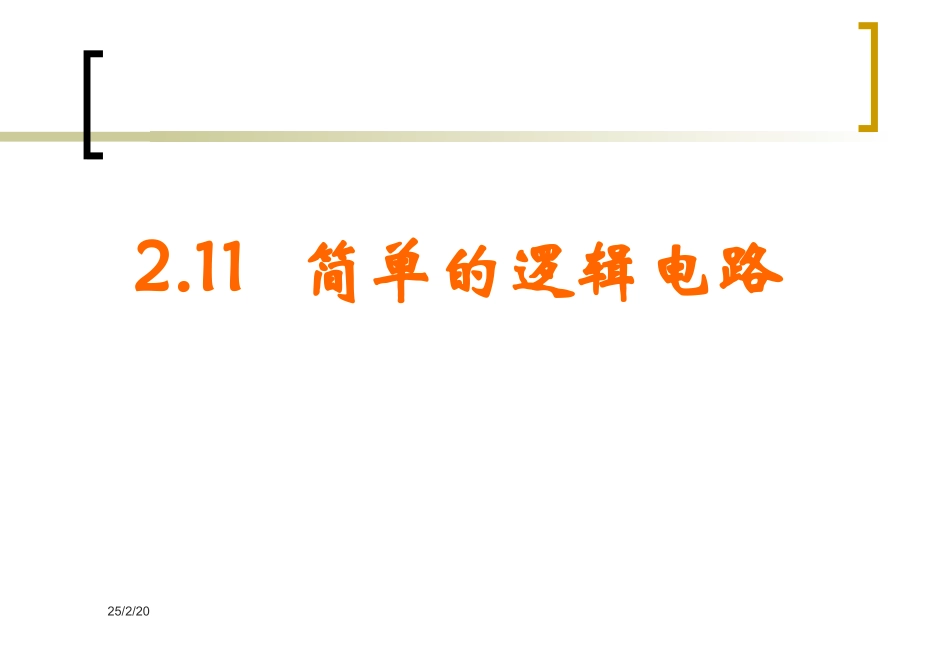

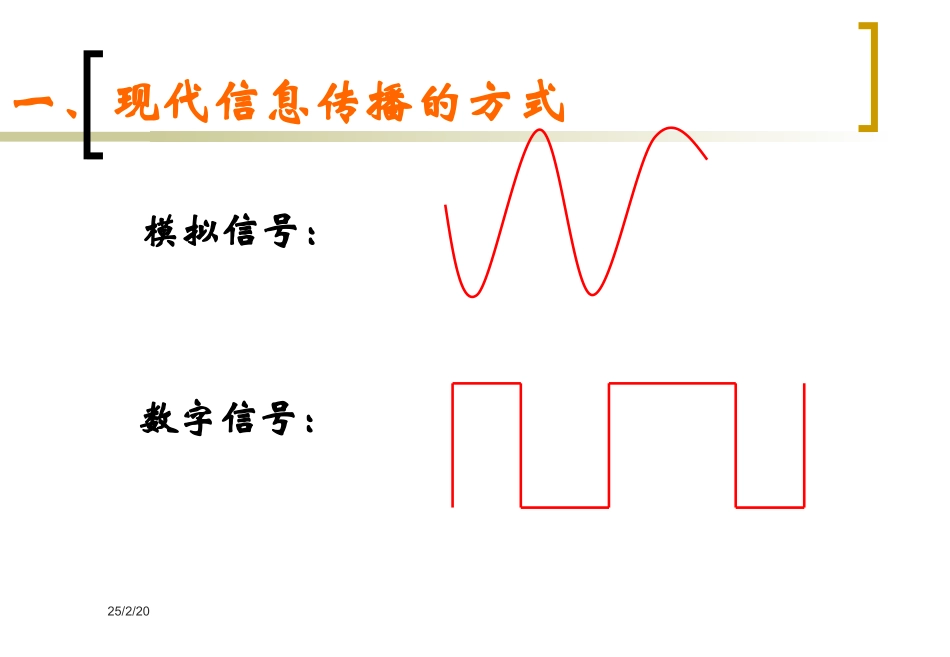

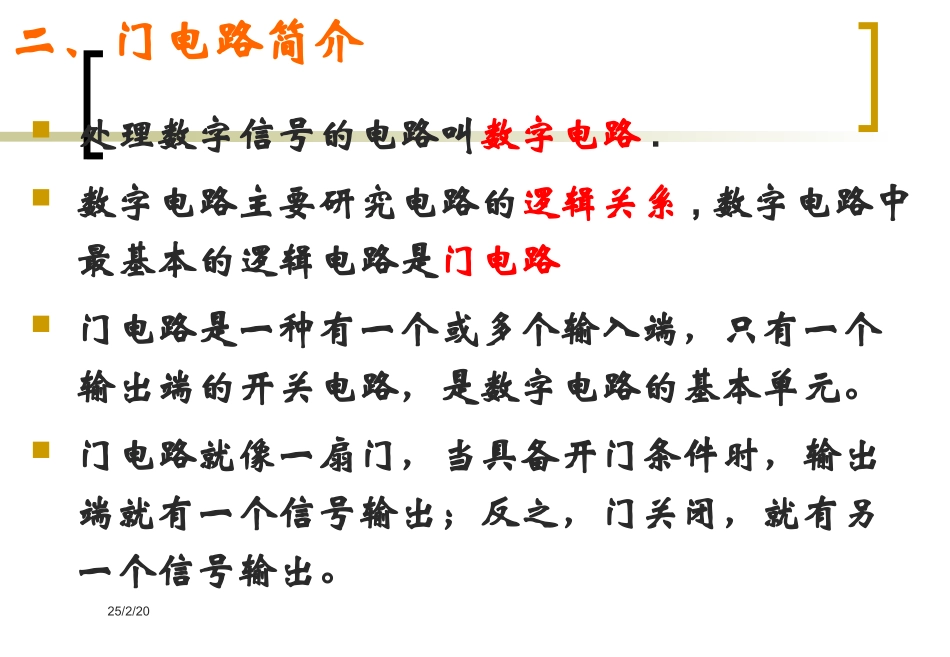

25/2/202.11简单的逻辑电路25/2/20模拟信号：数字信号：一、现代信息传播的方式25/2/20二、门电路简介处理数字信号的电路叫数字电路.数字电路主要研究电路的逻辑关系,数字电路中最基本的逻辑电路是门电路门电路是一种有一个或多个输入端，只有一个输出端的开关电路，是数字电路的基本单元。门电路就像一扇门，当具备开门条件时，输出端就有一个信号输出；反之，门关闭，就有另一个信号输出。25/2/201、“与”门条件结果（1）“与”逻辑电路（2）符号AYB&如果一个事件的几个条件都满足后,该事件才能发生.这种关系叫”与”逻辑关系.具有”与”逻辑关系电路称为”与”门.25/2/20（3）真值表（4）波形图ABY输入输出ABY00011011000125/2/20晶体管“与”门电路ABYRV10＋实验现象1025/2/202、“或”门（1）“或”门逻辑电路结果ABZ结果条件（2）符号AYB≥1如果几个条件中,只要有一个条件得到满足,某事件就会发生.这种关系叫”或”逻辑关系.具有”或”逻辑关系电路称为”或”门.25/2/20（3）真值表（4）波形图ABY输入输出ABY000110110111ABZ25/2/20晶体管“或”门电路ABYR10V实验现象25/2/203、“非”门（1）“非”门逻辑电路条件AZ结果（2）符号：AY1输出状态和输入状态呈相反的逻辑关系,叫做”非”逻辑关系,具有”非”逻辑关系的电路叫”非”门.25/2/20输入输出AY0110（3）真值表（4）波形图AYAZ25/2/20三、集成门电路25/2/20●实验现象晶体管“或”门电路ABYR10V晶体管“与”门电路ABYRV10＋晶体管“非”门电路晶体管三极管开关电路演示●逻辑关系ABZ结果结果条件“与”逻辑关系结果“或”逻辑关系结果条件ABZA“非”逻辑关系结果Z条件25/2/20●逻辑关系ABZ结果结果条件“与”逻辑关系结果“或”逻辑关系结果条件ABZA“非”逻辑关系结果Z条件输入输出ABY000010100111●真值表输入输出AY0110与门或门非门输入输出ABY000011101111●符号AY1AYB&AYB≥125/2/20例题、如图，一个火警报警装置的逻辑电路图。Rt是一个热敏电阻，低温时电阻值很大，高温时电阻值很小，R是一个阻值较小的分压电阻。（1）要做到低温时电铃不响，火警时产生高温，电铃响起。在图中虚线处应接入怎样的元件？（2）为什么温度高时电铃会被接通？（3）为了提高该电路的灵敏度，即报警稳定调的稍底些，R的值应大一些还是小一些？RXRt+5V电铃0V火警报警装置PDAY125/2/20课堂训练1、根据与门逻辑式：Y=A×B，填写与门真值表输入A输入B输出Y00011011000125/2/20课堂训练2、画出非门的工作波形图：画出或门的工作波形图：25/2/20课堂训练3、下图是一个或非门电路，如果两个输入端中有一个输入的是高电平，另一个输入的是低电平，那么它的输出端输出的是高电平还是低电平？输入A输入B输出Y00101010011025/2/20课堂训练4、由某门电路构成的一简单控制电路如图，其中为光敏电阻，光照时电阻很小，R为变阻器，L为小灯泡。其工作情况是：当光敏电阻受到光照时，小灯L不亮，不受光照时，小灯L亮。①请在电路中虚线框内画出该门电路符号；②该门电路是。RAY1非门
