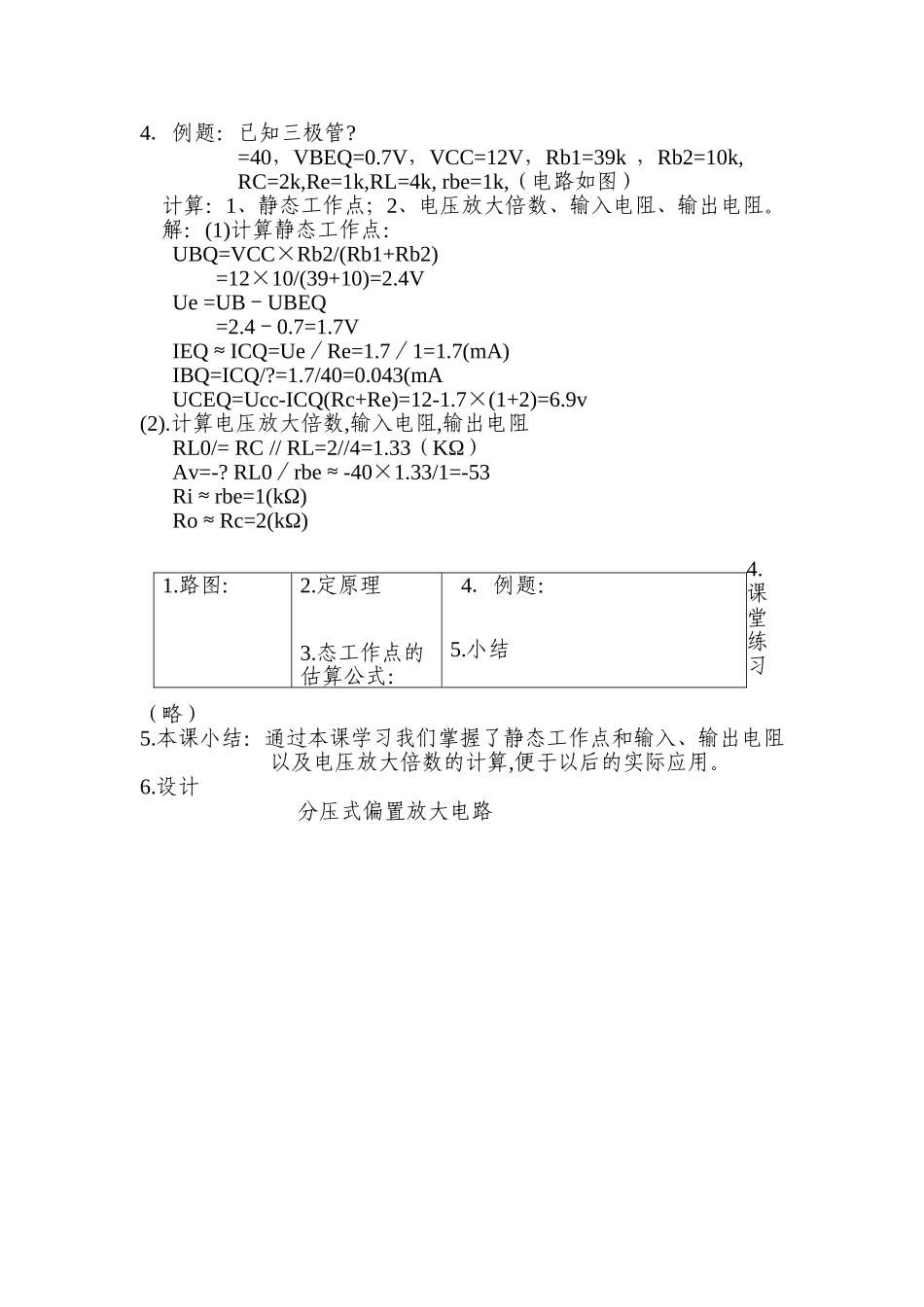

分压偏置放大电路教学设计授课教师：向品平授课对象：电子专业（1）班授课题目：分压偏置放大电路授课课时：一课时授课课件：多媒体演示授课目的：通过授课使学生掌握静态工作点和输入、输出电阻以及电压放大倍数的计算。授课方法：讲授法练习法授课重点：1．静态工作点、输入、输出电阻以及电压放大倍数的计算。2．培养学生主动分析问题、解决问题的能力以及基本计算能力。授课难点：1．理解具有稳定工作点的放大电路的结构特点，并比较它和基本放大电路的不同。2．用一节课的时间学生不可能完全掌握具有稳定工作点的放大电路的计算，课下要求学生必须加强复习。一、导入复习:1.静态工作点.2.固定偏置式放大电路的各点波形3.出示习题，（学生解答）。习题如下，已知Rb=560千欧，Rc=5千欧，Vcc=12V，VBEQ=0.7V。求三极管的β分别为50和100时的静态工作点。解：IBQ=VCC/Rb=12v/560k=0.02142mAICQ1=βIBQ=50×0.02142=1.071mAICQ2=βIBQ=100×0.02142=2.142mA通过解题和对结果的比较，学生会发现由于三极管β值的不同，该电路的静态工作点是变化的。于是提出问题：由于温度变化或更换三极管等原因，会引起三极管β值的变化，造成放大电路静态工作点的不稳定。那么，如何稳定放大电路的静态工作点呢？二、新课：（分压式偏置放大电路）1.观察电路（见教材）和上图比较可看出增加了Rb2,Re,Ce三个元件.Rb1上偏置电阻,Rb2下偏置电阻,Re发射极电阻,稳定静态电流IEQ的作用,Ce并联在Re两端,射极旁路电容,容量大,对交流信号无影响.2.得出稳定原理温度升高------集电极电流IcQ增大------发射极电流IEQ增大------发射极电位VEQ升高------发射结电压VBEQ下降-----基极电流IB减小------集电极电流ICQ下降3．电路参数的估算静态工作点的估算公式:UBQ=VCC×Rb2/(Rb1+Rb2)ICQ=IEQ=(VBQ-VEQ)/ReIBQ=ICQ/βUCEQ=VCC-ICQ(Rc+Re)4．例题：已知三极管?=40，VBEQ=0.7V，VCC=12V，Rb1=39k，Rb2=10k,RC=2k,Re=1k,RL=4k,rbe=1k,（电路如图）计算：1、静态工作点；2、电压放大倍数、输入电阻、输出电阻。解：(1)计算静态工作点：UBQ=VCC×Rb2/(Rb1+Rb2)=12×10/(39+10)=2.4VUe=UB－UBEQ=2.4－0.7=1.7VIEQ≈ICQ=Ue／Re=1.7／1=1.7(mA)IBQ=ICQ/?=1.7/40=0.043(mAUCEQ=Ucc-ICQ(Rc+Re)=12-1.7×(1+2)=6.9v(2).计算电压放大倍数,输入电阻,输出电阻RL0/=RC//RL=2//4=1.33（KΩ）Av=-?RL0／rbe≈-40×1.33/1=-53Ri≈rbe=1(kΩ)Ro≈Rc=2(kΩ)4.课堂练习（略）5.本课小结：通过本课学习我们掌握了静态工作点和输入、输出电阻以及电压放大倍数的计算,便于以后的实际应用。6.设计分压式偏置放大电路1.路图:2.定原理3.态工作点的估算公式：4．例题：5.小结
