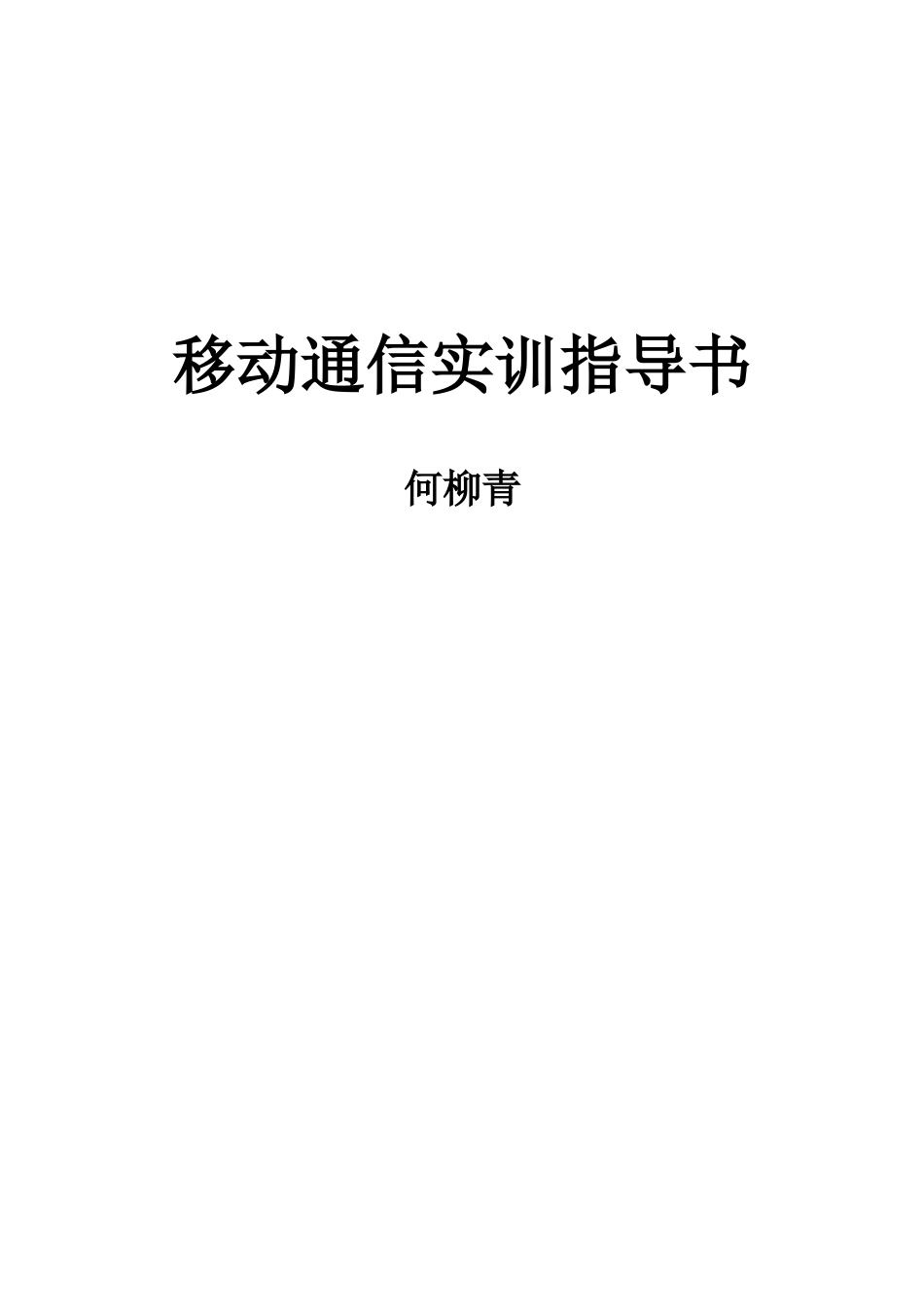

移动通信的实训指导书 何柳青VIP免费

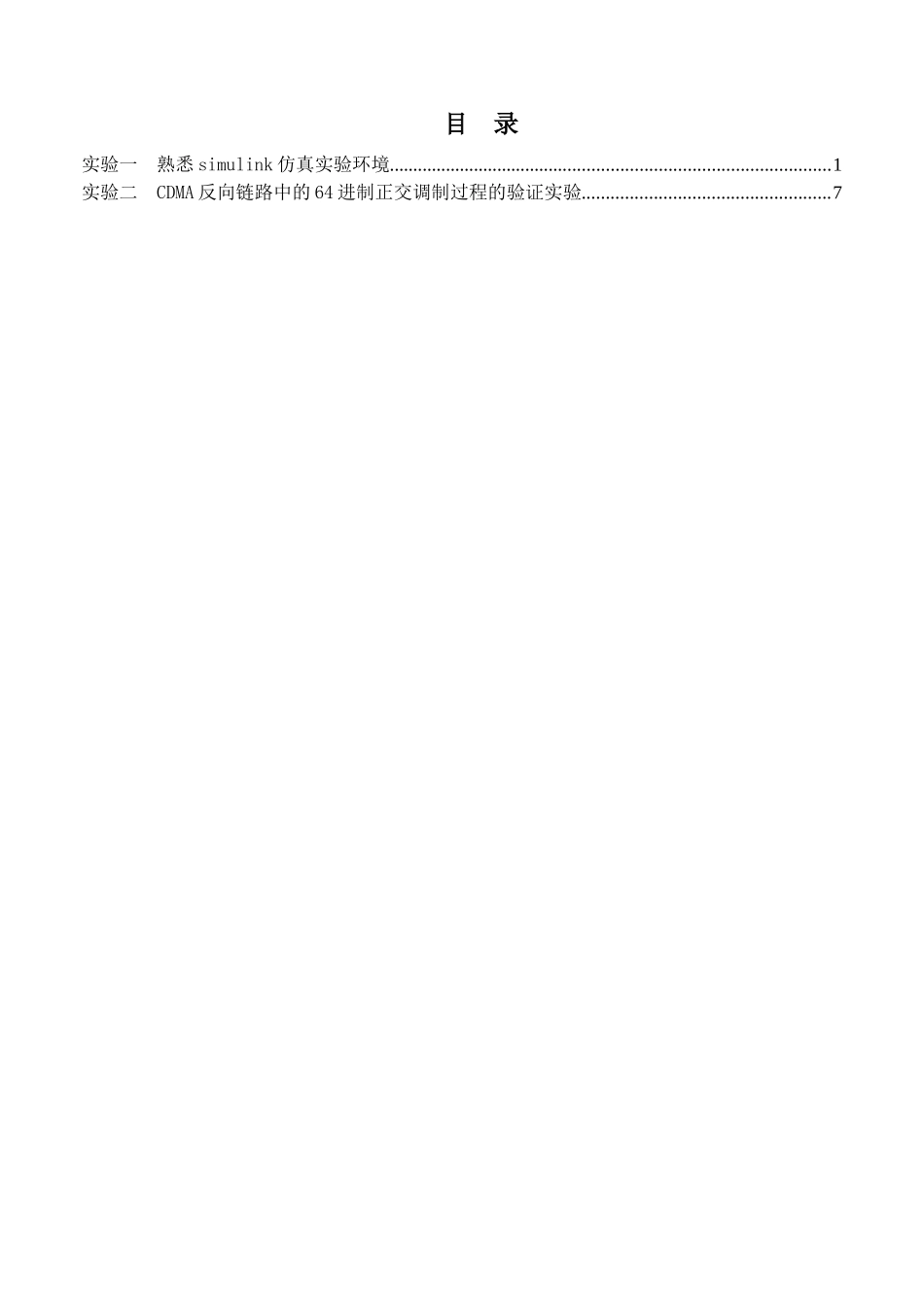

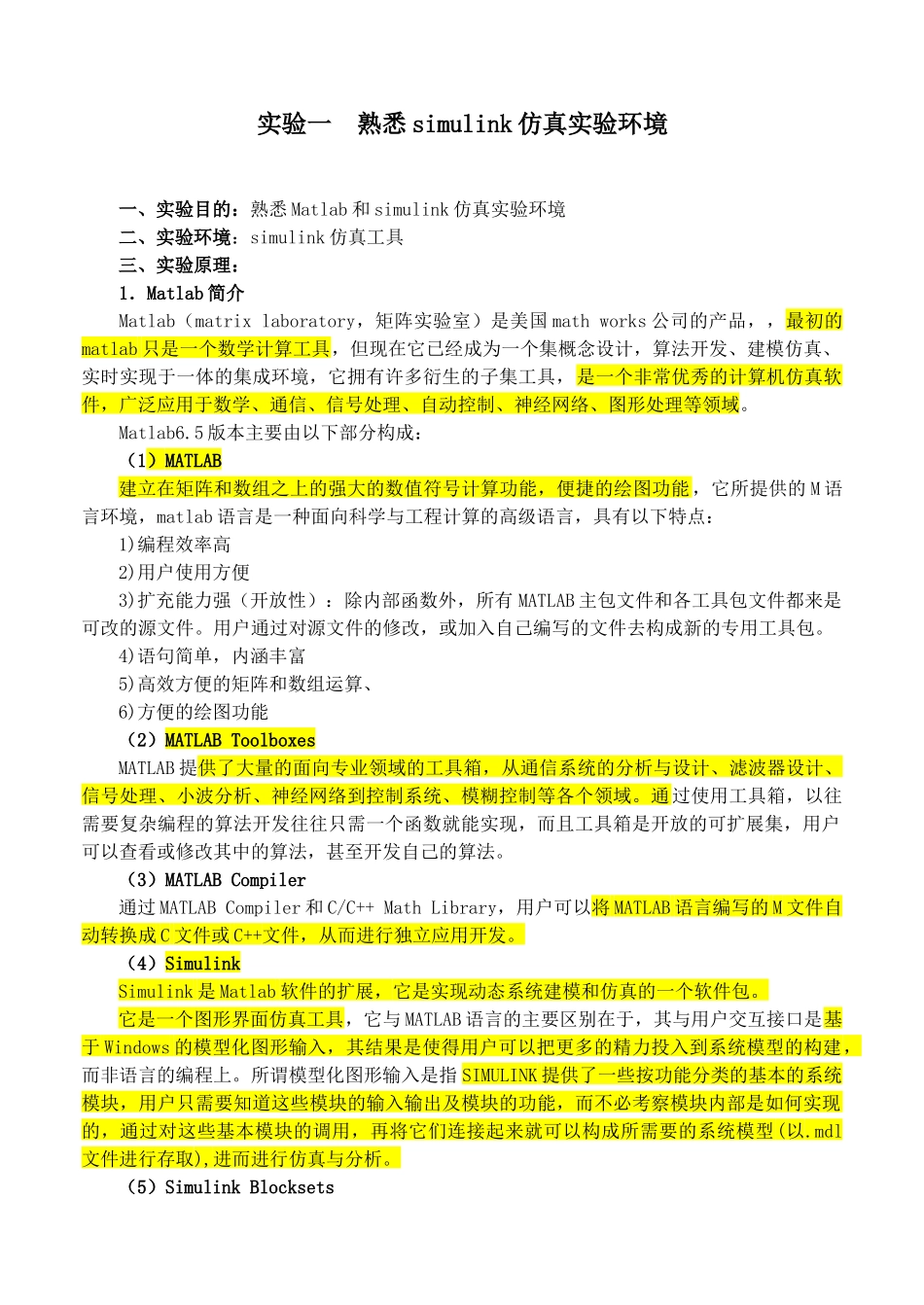

移动通信实训指导书何柳青目录实验一熟悉simulink仿真实验环境.............................................................................................1实验二CDMA反向链路中的64进制正交调制过程的验证实验....................................................7实验一熟悉simulink仿真实验环境一、实验目的：熟悉Matlab和simulink仿真实验环境二、实验环境：simulink仿真工具三、实验原理：1．Matlab简介Matlab（matrixlaboratory，矩阵实验室）是美国mathworks公司的产品，，最初的matlab只是一个数学计算工具，但现在它已经成为一个集概念设计，算法开发、建模仿真、实时实现于一体的集成环境，它拥有许多衍生的子集工具，是一个非常优秀的计算机仿真软件，广泛应用于数学、通信、信号处理、自动控制、神经网络、图形处理等领域。Matlab6.5版本主要由以下部分构成：（1）MATLAB建立在矩阵和数组之上的强大的数值符号计算功能，便捷的绘图功能，它所提供的M语言环境，matlab语言是一种面向科学与工程计算的高级语言，具有以下特点：1)编程效率高2)用户使用方便3)扩充能力强（开放性）：除内部函数外，所有MATLAB主包文件和各工具包文件都来是可改的源文件。用户通过对源文件的修改，或加入自己编写的文件去构成新的专用工具包。4)语句简单，内涵丰富5)高效方便的矩阵和数组运算、6)方便的绘图功能（2）MATLABToolboxesMATLAB提供了大量的面向专业领域的工具箱，从通信系统的分析与设计、滤波器设计、信号处理、小波分析、神经网络到控制系统、模糊控制等各个领域。通过使用工具箱，以往需要复杂编程的算法开发往往只需一个函数就能实现，而且工具箱是开放的可扩展集，用户可以查看或修改其中的算法，甚至开发自己的算法。（3）MATLABCompiler通过MATLABCompiler和C/C++MathLibrary，用户可以将MATLAB语言编写的M文件自动转换成C文件或C++文件，从而进行独立应用开发。（4）SimulinkSimulink是Matlab软件的扩展，它是实现动态系统建模和仿真的一个软件包。它是一个图形界面仿真工具，它与MATLAB语言的主要区别在于，其与用户交互接口是基于Windows的模型化图形输入，其结果是使得用户可以把更多的精力投入到系统模型的构建，而非语言的编程上。所谓模型化图形输入是指SIMULINK提供了一些按功能分类的基本的系统模块，用户只需要知道这些模块的输入输出及模块的功能，而不必考察模块内部是如何实现的，通过对这些基本模块的调用，再将它们连接起来就可以构成所需要的系统模型(以.mdl文件进行存取),进而进行仿真与分析。（5）SimulinkBlocksetsMathWorks公司也为Simulink在许多专门领域的应用提供了大量的模块集，用户还可以利用已有的块或自己编写的C语言程序和matlab程序建立自己的模块及模块库。（6）Real-TimeWorkshopReal-TimeWorkshop（一般缩写为RTW）能够直接将Simulink、Stateflow、DSPBlockset和CommunicationBlockset建立的模型（若模型包含Stateflow图时还需要有StateflowCoder）自动生成C或Ada代码，进行快速原型设计和半实物仿真，整个代码生成可以根据需要完全定制。（7）StateflowStateflow是基于有限状态机理论的模型搭建工具，能够建立和仿真复杂的反应和事件驱动系统。将Stateflow与Simulink相结合使用，用户可以在统一的环境下设计、建立和仿真整个嵌入式系统的行为。（8）StateflowCoder使用StateflowCoder可以将Stateflow建立的有限状态机模型生成相应的C语言代码，用户也可以用其集成自编的C语言程序。MATLAB的数学计算功能是最基本、最重要的，在这里提供了一个M语言的编辑环境；Toolboxes的出现又大大扩充了MATLAB的功能，Compiler则能够将M文件编辑为C语言文件或C++语言文件，进行独立应用开发，这3个部分构成了MATLAB最基础的应用。Simulink、Blocksets、RTW共同在MATLAB的基础上为用户提供了一个系统级的设计仿真环境；Stateflow、StateflowCoder能够和Simulink配合使用，为用户提供对事件驱动系统的仿真能力。２．MATLAB操作环境MATLAB的启动界面主要包括六部分：标题栏、菜单栏、工具栏、CommandWindow（命令窗口）、Workspace（工作窗口...
