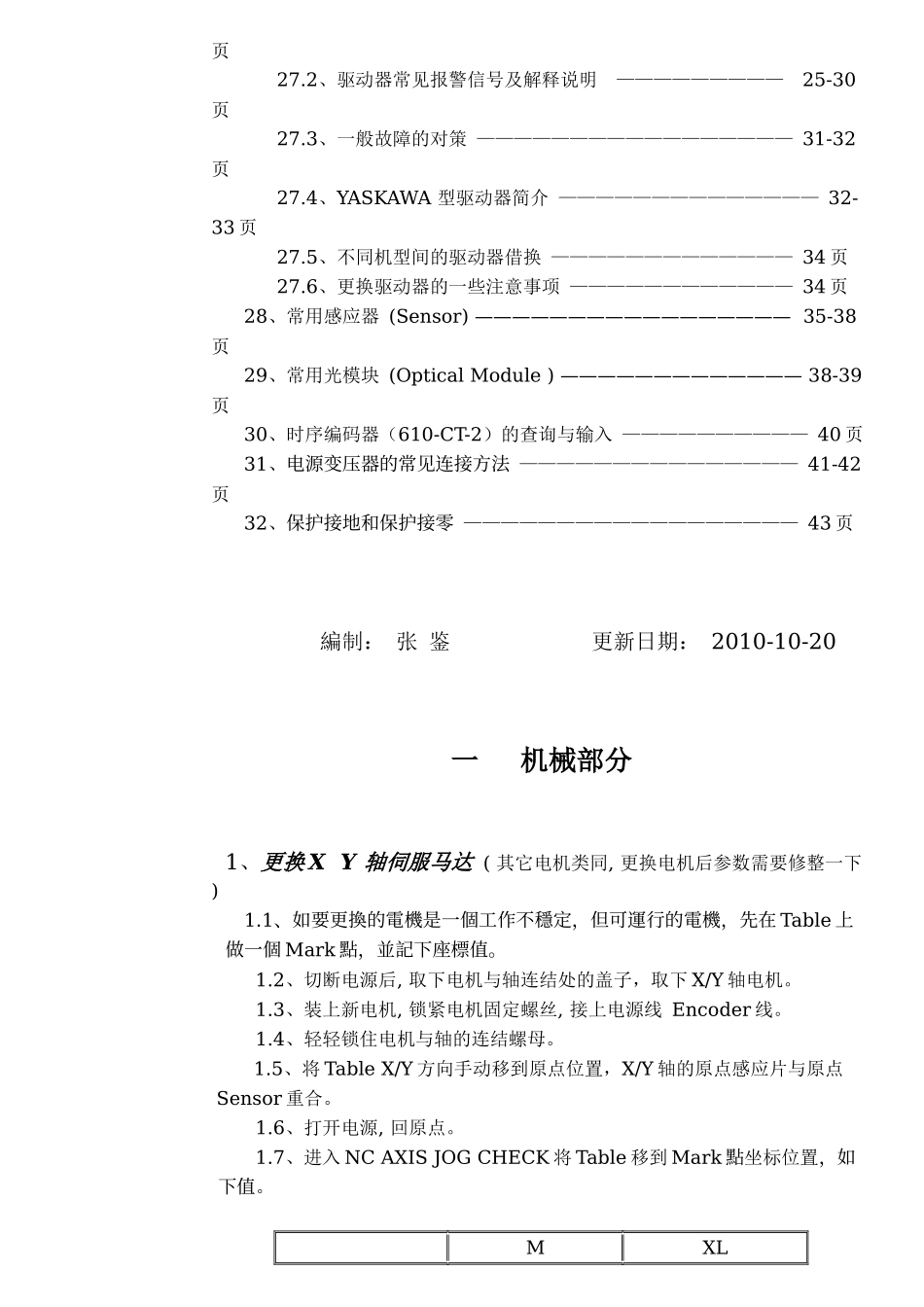

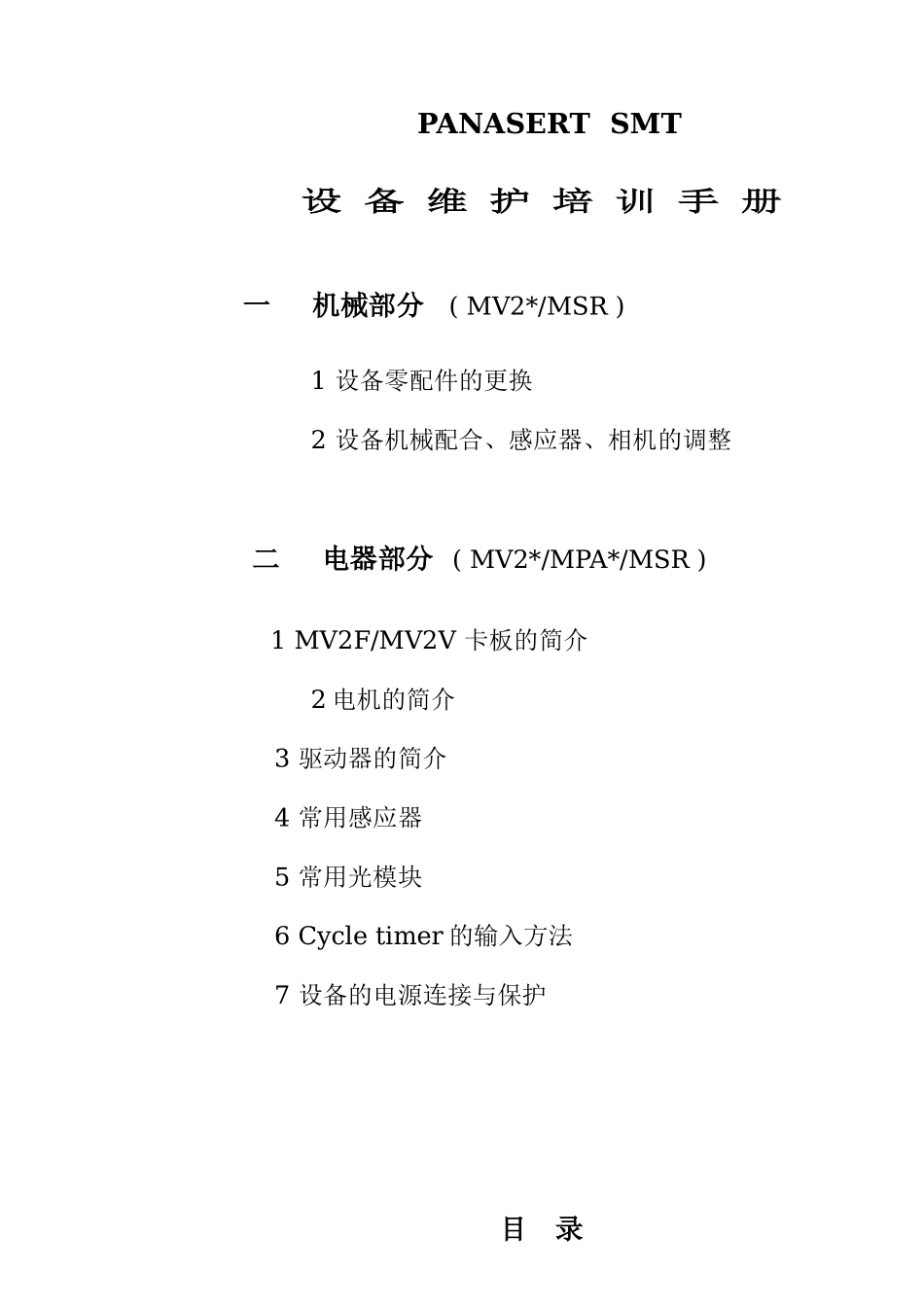

PANASERT SMT设 备 维 护 培 训 手 册 一 机械部分 ( MV2*/MSR )1 设备零配件的更换2 设备机械配合、感应器、相机的调整 二 电器部分 ( MV2*/MPA*/MSR ) 1 MV2F/MV2V 卡板的简介2 电机的简介 3 驱动器的简介 4 常用感应器 5 常用光模块 6 Cycle timer 的输入方法 7 设备的电源连接与保护 目 录第一部分 机械配合的介绍与点检内容1、更换伺服马达 ———————————————————— 4 页2、更换切刀 —————————————————————— 4-5 页3、贴片头的介绍 ———————————————————— 6-7 页4、更换贴片头内轴 ——————————————————— 7 页5、贴装高度的调整 ——————————————————— 8 页6、取料高度的调整 ——————————————————— 8-9 页7、FEED Height 的调整 ————————————————— 9 页8、Thrust-up and Peeling Height 的调整 ————————— 9-10 页9、Line Sensor 高度的检查 ——————————————— 10 页10、Component Recognition Unit 检测 —————————— 11 页11、Nozzle No. DET Sensor 的检查与调整 ————————— 12 页12、Head Number Detect Sensor 检测 ——————————— 13页13、Nozzle Select CHK DET Sensor 的检测 ———————— 14 页14、Θ Origin DET Sensor 的检测 ————————————— 14 页15、VS MS DS Lever 压片的调整 ————————————— 14 页16、Loose Cassette Detection Switch 與 Sensor 的調整 ——— 14 页17、Loose Cassette Shutter Detection Sensor 的調整 ——— 14 页18、Vacuum/Mount/Component discharge 真空检测 ——————15页19、Nozzle Select Unit 的调整 ——————————————15 页20、Stopper shutter 與 Stopper push-up 的調整 —————— 18 页21、VT 连杆的检查与调整 ————————————————— 15-16页22、MT 连杆的检查与调整 ————————————————— 16-17页23、Halogen Lamp 角度的检查 ——————————————— 17页24、Part Camera ——————————————— 灰度的调整19 页第二部分 电器部件的...
