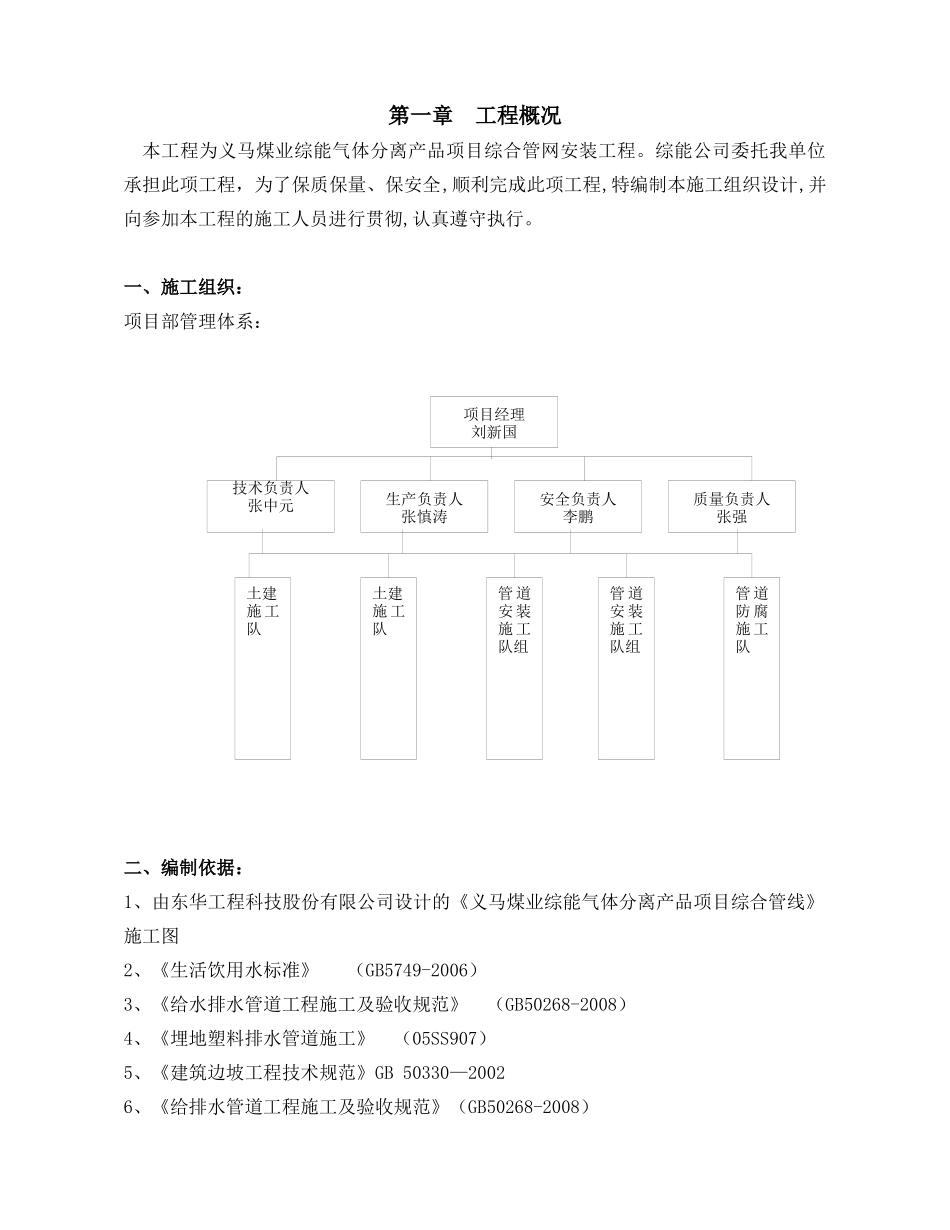

项目经理刘新国技术负责人张中元生产负责人张慎涛安全负责人李鹏质量负责人张强土建施 工队管 道防 腐施 工队管 道安 装施 工队组土建施 工队管 道安 装施 工队组第一章 工程概况本工程为义马煤业综能气体分离产品项目综合管网安装工程。综能公司委托我单位承担此项工程，为了保质保量、保安全,顺利完成此项工程,特编制本施工组织设计,并向参加本工程的施工人员进行贯彻,认真遵守执行。一、施工组织： 项目部管理体系：二、编制依据：1、由东华工程科技股份有限公司设计的《义马煤业综能气体分离产品项目综合管线》施工图2、《生活饮用水标准》 （GB5749-2006）3、《给水排水管道工程施工及验收规范》 （GB50268-2008）4、《埋地塑料排水管道施工》 （05SS907）5、《建筑边坡工程技术规范》GB 50330—20026、《给排水管道工程施工及验收规范》（GB50268-2008）7、《水工建筑物岩基础开挖工程施工技术规范》DL/T 5389-2007 8、《给水排水工程管道结构设计规范》三、工期：计划工期为 天（日历天数）。开工时间： 年 月 日竣工时间： 年 月 日详见：管道工程网络计划图。四、工程简介：1、本工程全厂雨水量的暴雨强度按洛阳地区的暴雨强度设计，重现期按一年设计，考虑绿化及硬化路面，厂前区径流系数取 0.4～0.6，装置区径流系数取 0.85。暴雨强度公式：q=3336（1+0.827gp）/（t+14.8）-0.884L/S·公顷。除雨水系统设计外，其 余管线均按一期用量设计。2、外来水源A、厂外生活给水管（1’）：本工程的生活用水来自市政生活给水管网，水质达到国家《生活饮用水标准》（GB5749-2006）要求，厂外生活给水送至生活水池。B、生产给水原水管（2’）：本工程的生产给水一部分来自黄河水，黄河水送至原水池。C、生产给水原水管（2”）：本工程的生产给水一部分来自矿井水，矿井水送至生产、消防水池。D、1’、2’、2”管线要求在 435.00 米标高上的供水压力不小于 0.1MPa。E、正常情况下，生产用水采用矿井水，当矿井水不能满足时，采用黄河水作为补充水源，黄河水经过滤处理作为生产用水。3、生产给水管（1）：在生产、消防给水泵站内设生活给水泵，生活给水加压后送至厂区各生活用水点。4、除盐水补充水管（1a）：脱盐水站补充水管来自生产、消防给水泵站，经除盐水补水泵加压后送至制冷站/热交换站和除盐水站。5、生产给水管（2）：在生产、消防给水泵站内设生产给水泵，生产给水加压后送至厂区各生产用水点。6、循环水...
