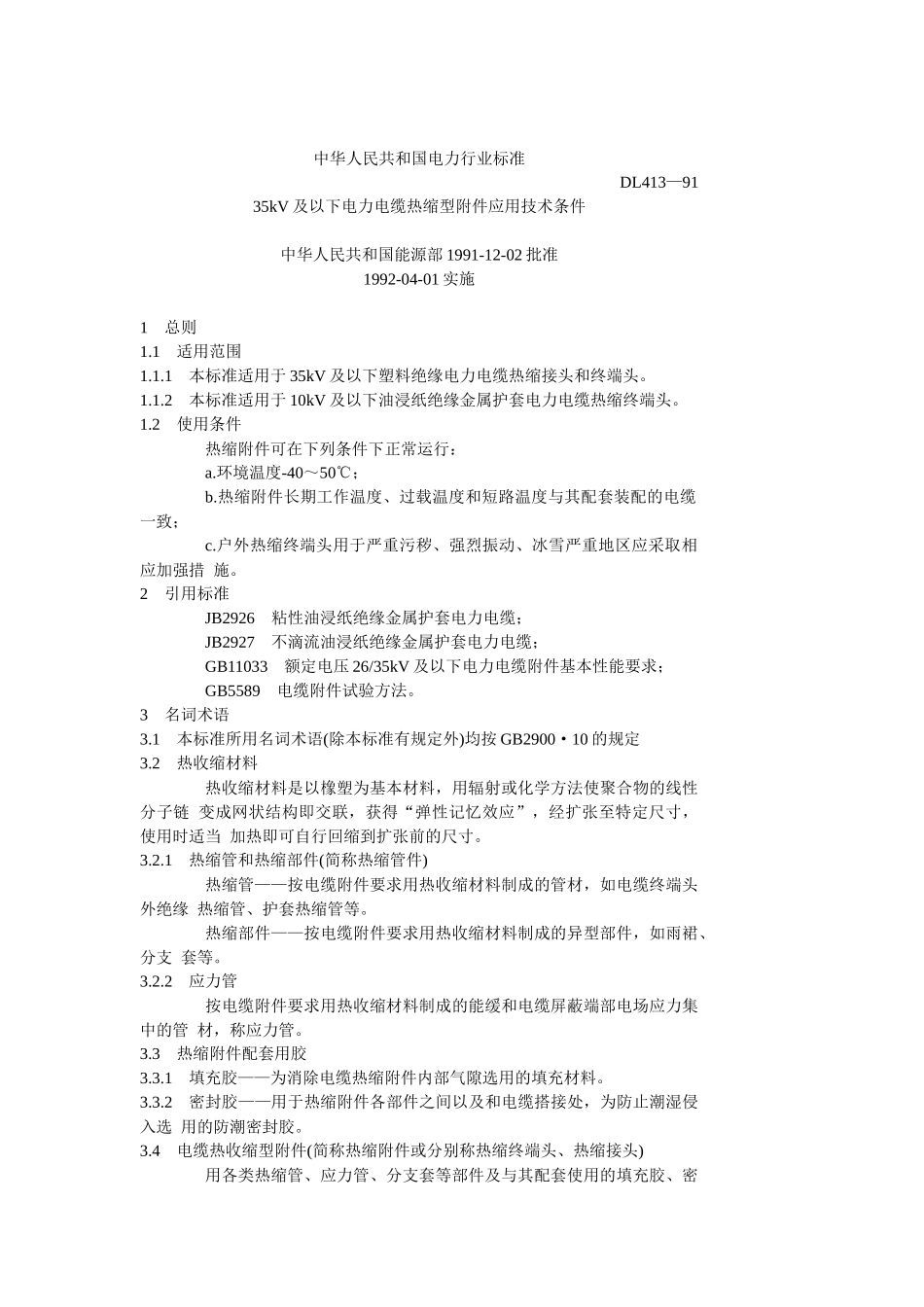

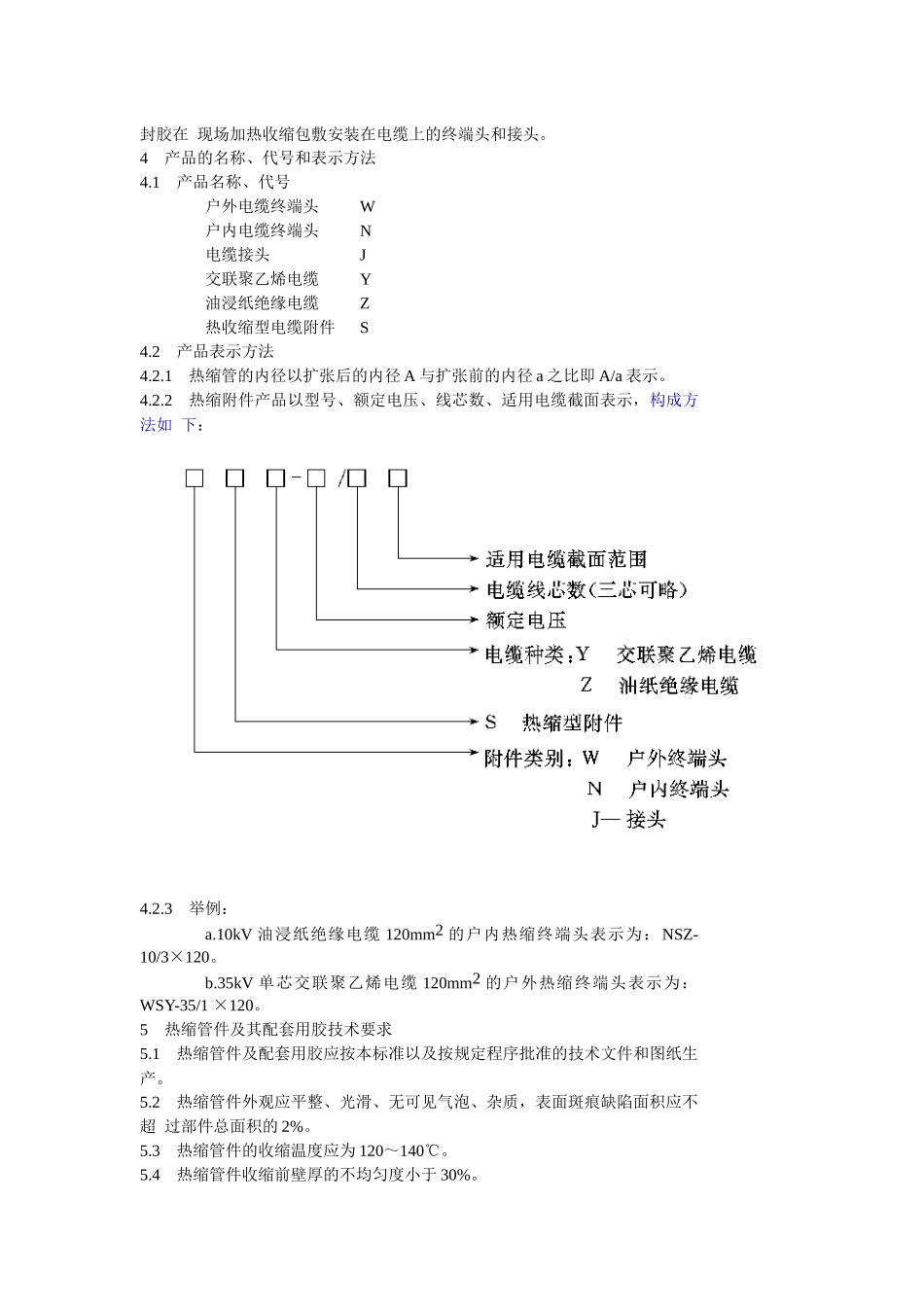

中华人民共和国电力行业标准 DL413—91 35kV 及以下电力电缆热缩型附件应用技术条件 中华人民共和国能源部 1991-12-02 批准 1992-04-01 实施 1 总则 1.1 适用范围 1.1.1 本标准适用于 35kV 及以下塑料绝缘电力电缆热缩接头和终端头。 1.1.2 本标准适用于 10kV 及以下油浸纸绝缘金属护套电力电缆热缩终端头。 1.2 使用条件 热缩附件可在下列条件下正常运行： a.环境温度-40～50℃； b.热缩附件长期工作温度、过载温度和短路温度与其配套装配的电缆一致； c.户外热缩终端头用于严重污秽、强烈振动、冰雪严重地区应采取相应加强措 施。 2 引用标准 JB2926 粘性油浸纸绝缘金属护套电力电缆； JB2927 不滴流油浸纸绝缘金属护套电力电缆； GB11033 额定电压 26/35kV 及以下电力电缆附件基本性能要求； GB5589 电缆附件试验方法。 3 名词术语 3.1 本标准所用名词术语(除本标准有规定外)均按 GB2900·10 的规定 3.2 热收缩材料 热收缩材料是以橡塑为基本材料，用辐射或化学方法使聚合物的线性分子链 变成网状结构即交联，获得“弹性记忆效应”，经扩张至特定尺寸，使用时适当 加热即可自行回缩到扩张前的尺寸。 3.2.1 热缩管和热缩部件(简称热缩管件) 热缩管——按电缆附件要求用热收缩材料制成的管材，如电缆终端头外绝缘 热缩管、护套热缩管等。 热缩部件——按电缆附件要求用热收缩材料制成的异型部件，如雨裙、分支 套等。 3.2.2 应力管 按电缆附件要求用热收缩材料制成的能缓和电缆屏蔽端部电场应力集中的管 材，称应力管。 3.3 热缩附件配套用胶 3.3.1 填充胶——为消除电缆热缩附件内部气隙选用的填充材料。 3.3.2 密封胶——用于热缩附件各部件之间以及和电缆搭接处，为防止潮湿侵入选 用的防潮密封胶。 3.4 电缆热收缩型附件(简称热缩附件或分别称热缩终端头、热缩接头) 用各类热缩管、应力管、分支套等部件及与其配套使用的填充胶、密封胶在 现场加热收缩包敷安装在电缆上的终端头和接头。 4 产品的名称、代号和表示方法 4.1 产品名称、代号 户外电缆终端头 W 户内电缆终端头 N 电缆接头 J 交联聚乙烯电缆 Y 油浸纸绝缘电缆 Z 热收缩型电缆附件 S 4.2 产品表示方法 4.2.1 热缩管的内径以扩张后的内径 A 与扩张前的内径 a 之比即 A/a 表示。 4.2.2 热缩附件产品以型号、额定电压、线芯数、适用电缆截面表示，构成方法如 下： 4.2.3 举例...
