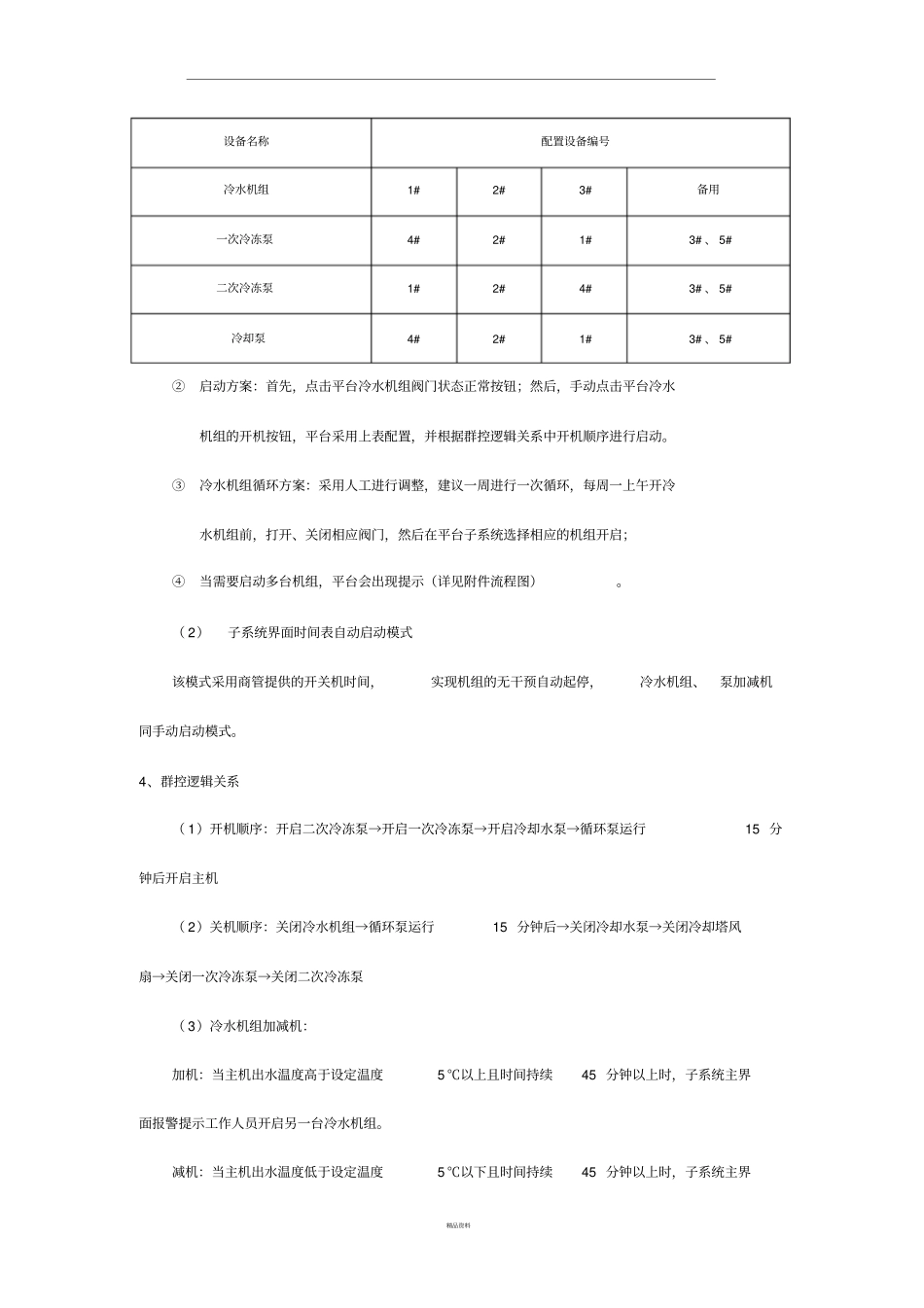

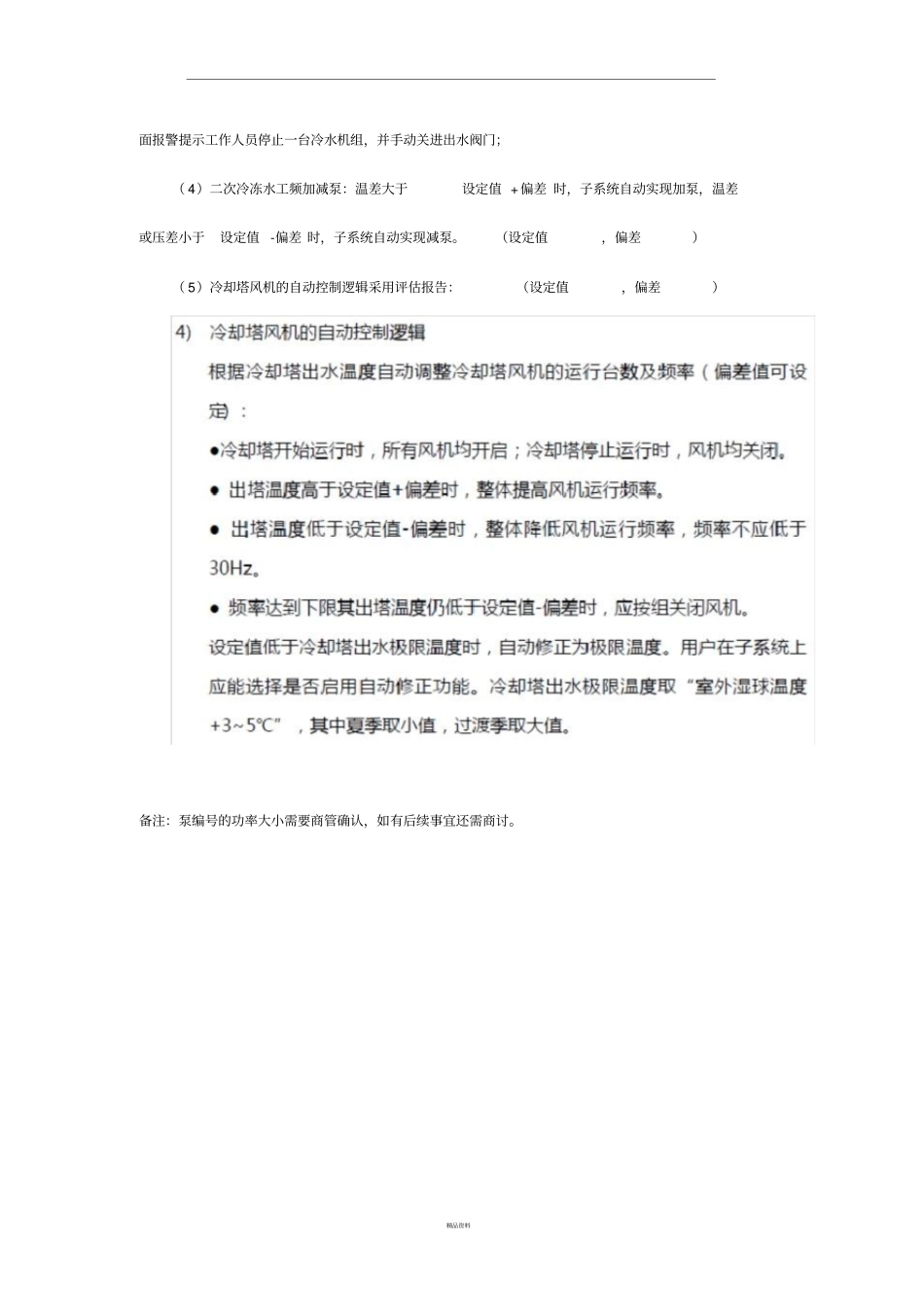

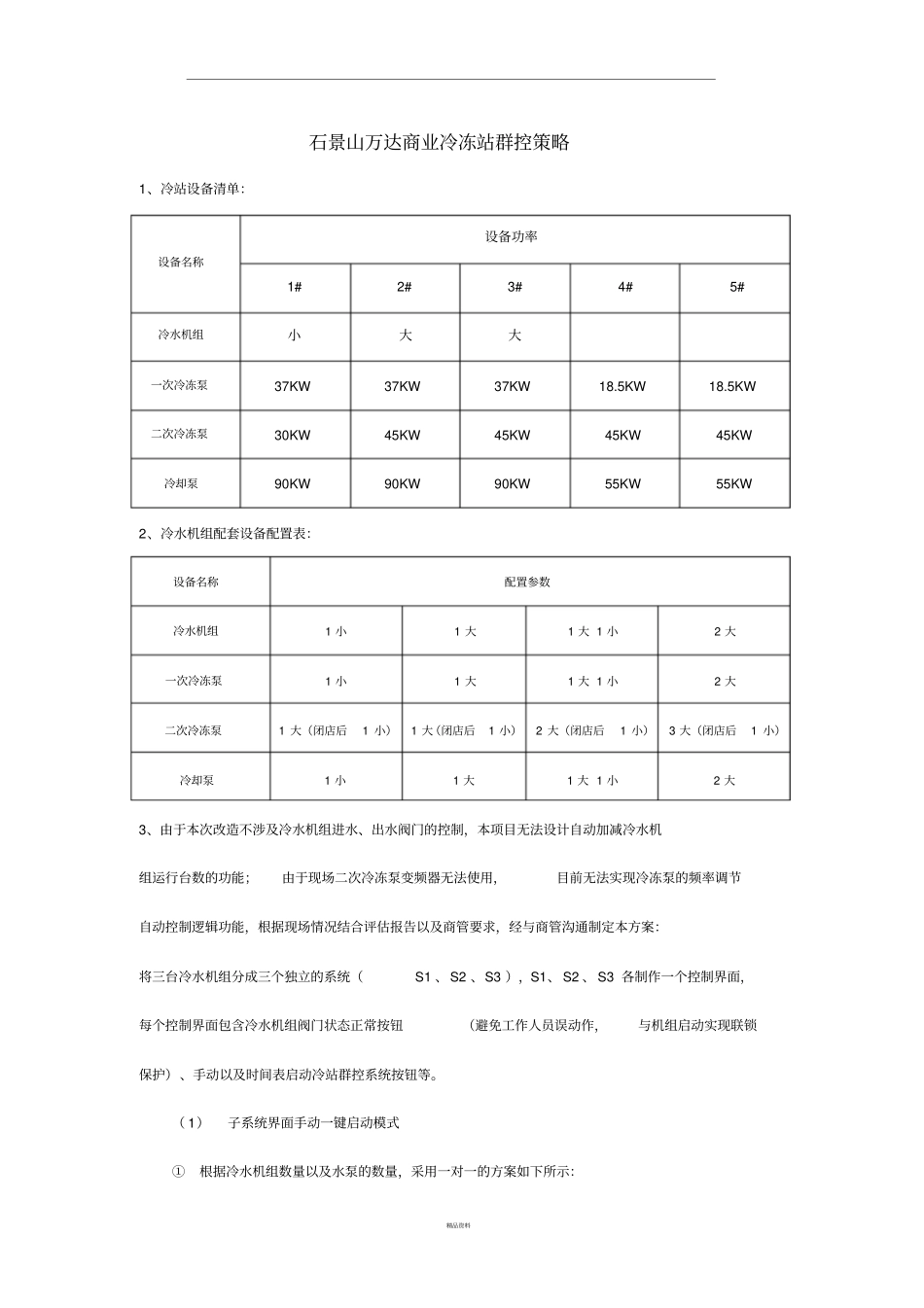

精品资料二次冷冻泵1 大（闭店后1 小）1 大（闭店后1 小）2 大（闭店后1 小）3 大（闭店后1 小）冷却泵1 小1 大1 大 1 小2 大1、冷站设备清单：设备名称石景山万达商业冷冻站群控策略设备功率1# 2# 3# 4# 5# 冷水机组小大大一次冷冻泵37KW 37KW 37KW 18.5KW 18.5KW 二次冷冻泵30KW 45KW 45KW 45KW 45KW 冷却泵90KW 90KW 90KW 55KW 55KW 2、冷水机组配套设备配置表：设备名称配置参数冷水机组1 小1 大1 大 1 小2 大一次冷冻泵1 小1 大1 大 1 小2 大3、由于本次改造不涉及冷水机组进水、出水阀门的控制，本项目无法设计自动加减冷水机组运行台数的功能；由于现场二次冷冻泵变频器无法使用，目前无法实现冷冻泵的频率调节自动控制逻辑功能，根据现场情况结合评估报告以及商管要求，经与商管沟通制定本方案：将三台冷水机组分成三个独立的系统（S1 、S2 、S3 ），S1 、 S2 、 S3 各制作一个控制界面，每个控制界面包含冷水机组阀门状态正常按钮（避免工作人员误动作，与机组启动实现联锁保护）、手动以及时间表启动冷站群控系统按钮等。（ 1）子系统界面手动一键启动模式①根据冷水机组数量以及水泵的数量，采用一对一的方案如下所示：精品资料设备名称配置设备编号冷水机组1# 2# 3# 备用一次冷冻泵4# 2# 1# 3# 、 5# 二次冷冻泵1# 2# 4# 3# 、 5# 冷却泵4# 2# 1# 3# 、 5# ②启动方案：首先，点击平台冷水机组阀门状态正常按钮；然后，手动点击平台冷水机组的开机按钮，平台采用上表配置，并根据群控逻辑关系中开机顺序进行启动。③冷水机组循环方案：采用人工进行调整，建议一周进行一次循环，每周一上午开冷水机组前，打开、关闭相应阀门，然后在平台子系统选择相应的机组开启；④当需要启动多台机组，平台会出现提示（详见附件流程图）。（ 2）子系统界面时间表自动启动模式该模式采用商管提供的开关机时间，实现机组的无干预自动起停，冷水机组、泵加减机同手动启动模式。4、群控逻辑关系（ 1）开机顺序：开启二次冷冻泵→开启一次冷冻泵→开启冷却水泵→循环泵运行15 分钟后开启主机（ 2）关机顺序：关闭冷水机组→循环泵运行15 分钟后→关闭冷却水泵→关闭冷却塔风扇→关闭一次冷冻泵→关闭二次冷冻泵（ 3）冷水机组加减机：加机：当主机出水温度高于设定温度5 ℃以上且时间持续45 分钟以上时，子系统主界面报警提示工作人员开启另一台冷水机组。减机：当...
