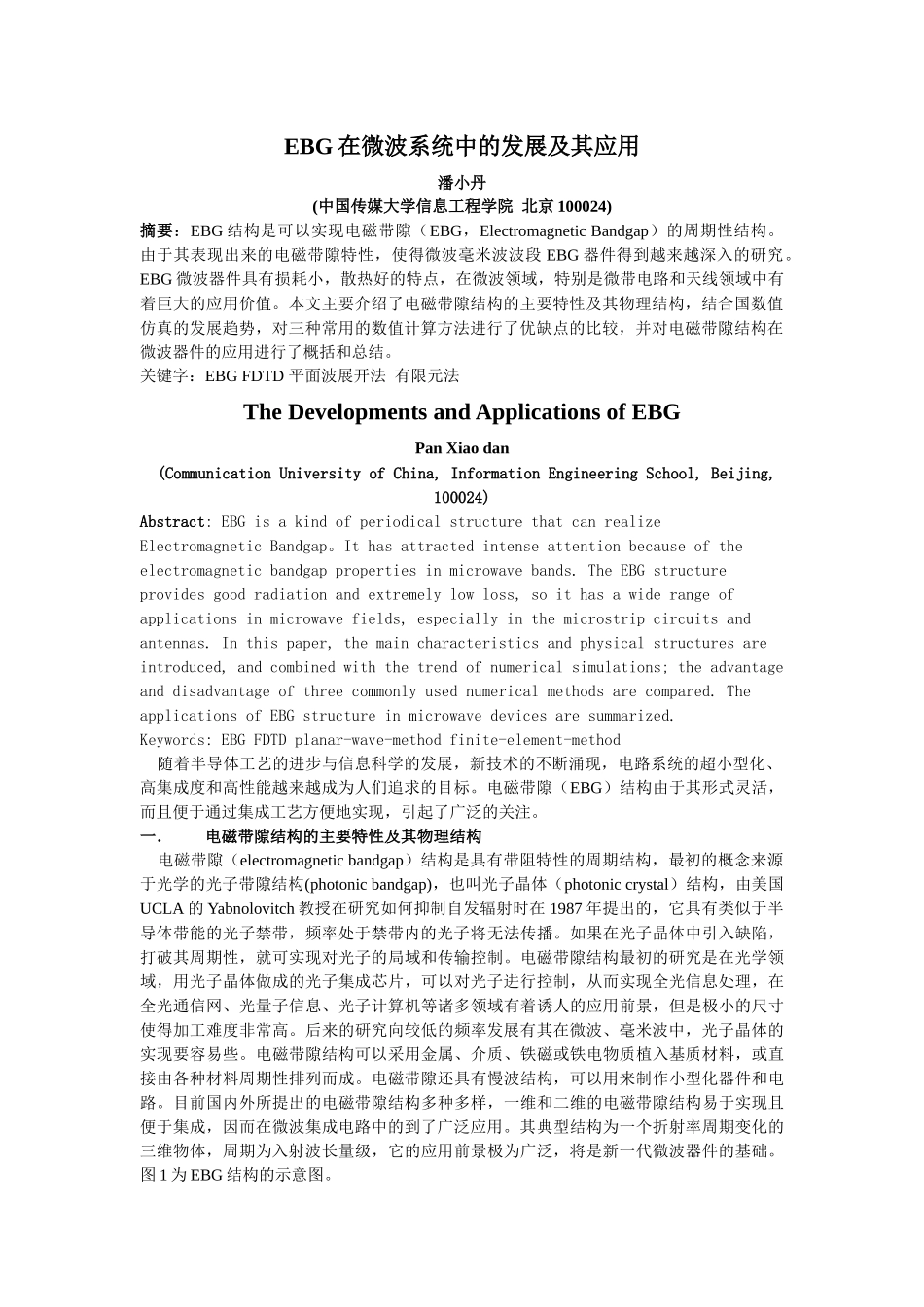

EBG 在微波系统中的发展及其应用潘小丹(中国传媒大学信息工程学院 北京 100024)摘要：EBG 结构是可以实现电磁带隙（EBG，Electromagnetic Bandgap）的周期性结构。由于其表现出来的电磁带隙特性，使得微波毫米波波段 EBG 器件得到越来越深入的研究。EBG 微波器件具有损耗小，散热好的特点，在微波领域，特别是微带电路和天线领域中有着巨大的应用价值。本文主要介绍了电磁带隙结构的主要特性及其物理结构，结合国数值仿真的发展趋势，对三种常用的数值计算方法进行了优缺点的比较，并对电磁带隙结构在微波器件的应用进行了概括和总结。关键字：EBG FDTD 平面波展开法 有限元法The Developments and Applications of EBGPan Xiao dan (Communication University of China, Information Engineering School, Beijing, 100024)Abstract: EBG is a kind of periodical structure that can realize Electromagnetic Bandgap。It has attracted intense attention because of the electromagnetic bandgap properties in microwave bands. The EBG structure provides good radiation and extremely low loss, so it has a wide range of applications in microwave fields, especially in the microstrip circuits and antennas. In this paper, the main characteristics and physical structures are introduced, and combined with the trend of numerical simulations; the advantage and disadvantage of three commonly used numerical methods are compared. The applications of EBG structure in microwave devices are summarized.Keywords: EBG FDTD planar-wave-method finite-element-method 随着半导体工艺的进步与信息科学的发展，新技术的不断涌现，电路系统的超小型化、高集成度和高性能越来越成为人们追求的目标。电磁带隙（EBG）结构由于其形式灵活，而且便于通过集成工艺方便地实现，引起了广泛的关注。一．电磁带隙结构的主要特性及其物理结构 电磁带隙（electromagnetic bandgap）结构是具有带阻特性的周期结构，最初的概念来源于光学的光子带隙结构(photonic bandgap)，也叫光子晶体（photonic crystal）结构，由美国UCLA 的 Yabnolovitch 教授在研究如何抑制自发辐射时在 1987 年提...
