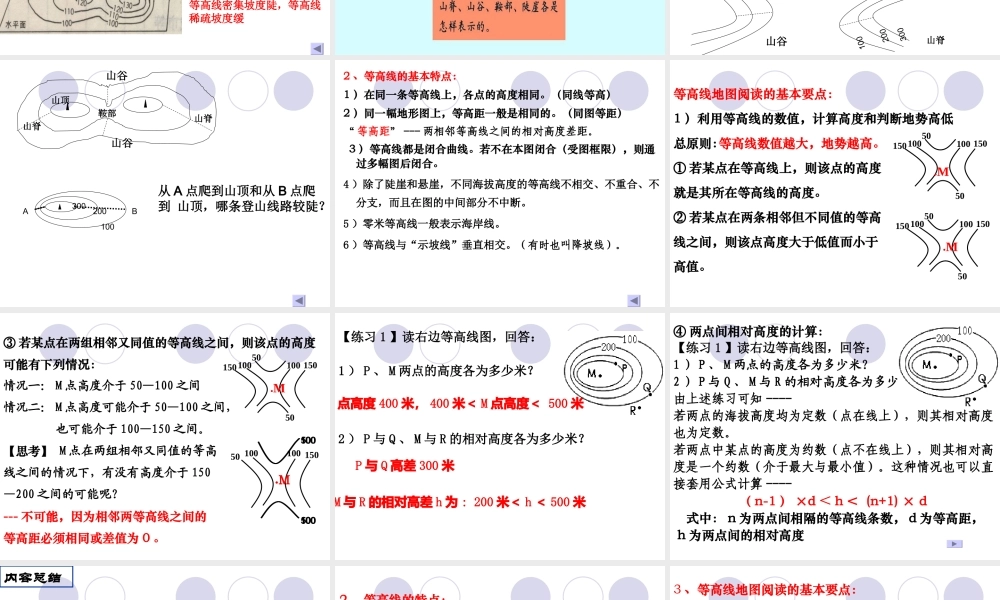

第一单元 基础知识第二章 地图第二节 等高线地形图 读《教程》 13 页，思考下列问题：1 、地面高度的计算方法有哪些？2 、什么是等高线？如何将地形图转换为等高线图？3 、等高线有什么特点？4 、归纳主要地形的等高线分布规律。5 、等高线地形图的基本判读。 读图，说出 500 米、 1000 米、 1500 米所表达的意思？ 【练习 1 】水准仪测量法是高程测量最精确的方法之一，它是利用水准仪提供一条水平视线进行测量的方法。右图中已测得甲点的海拔为 53.195 米，通过水准仪甲标尺的读数为 1.386 米，乙标尺的读数为 0.824 米，判断乙点的海拔高度及与甲的相对高度分别是： A 、 54.561 米、 1.386 米 B 、 55.405 米、 2.210 米 C 、 53.757 米、 0.824 米 D 、 53.757 米、 0.562 米 读图观察等高线地形图的特点同一等高线上海拔有何特点？同一幅等高线地形图上，等高距有何特点？等高线疏密与坡度的陡缓之间存在什么联系等高线地形图的制作同一等高线上海拔相等同一幅等高线地形图上，等高距相同。等高线密集坡度陡，等高线稀疏坡度缓 基本地形的判读1 、山地：等高线海拔由四周向中心增大，中心的三角形代表山顶2 、盆地：等高线海拔由四周向中心减小3 、山脊：等高线由海拔较高向海拔较低处凸4 、山谷：等高线由海拔较低向海拔较高处凸5 、鞍部：两山顶之间的低地100200300100200300山地盆地100200300山谷300200100山脊 山谷山脊山谷山脊鞍部山顶100200300AB从 A 点爬到山顶和从 B 点爬到 山顶，哪条登山线路较陡？ 2 、等高线的基本特点：1 ）在同一条等高线上，各点的高度相同。（同线等高）2 ）同一幅地形图上，等高距一般是相同的。（同图等距） “ 等高距” --- 两相邻等高线之间的相对高度差距。 3 ）等高线都是闭合曲线。若不在本图闭合（受图框限），则通过多幅图后闭合。4 ）除了陡崖和悬崖，不同海拔高度的等高线不相交、不重合、不分支，而且在图的中间部分不中断。5 ）零米等高线一般表示海岸线。6 ）等高线与“示坡线”垂直相交。（有时也叫降坡线）。 等高线地图阅读的基本要点：1 ）利用等高线的数值，计算高度和判断地势高低总原则：① 若某点在等高线上，则该点的高度就是其所在等高线的高度。② 若某点在两条相邻但不同值的等高线之间，则该点高度大于低值而小于高值。 150100150100●M5050150100150100●M5050等高线数值越大，地势越高。...
