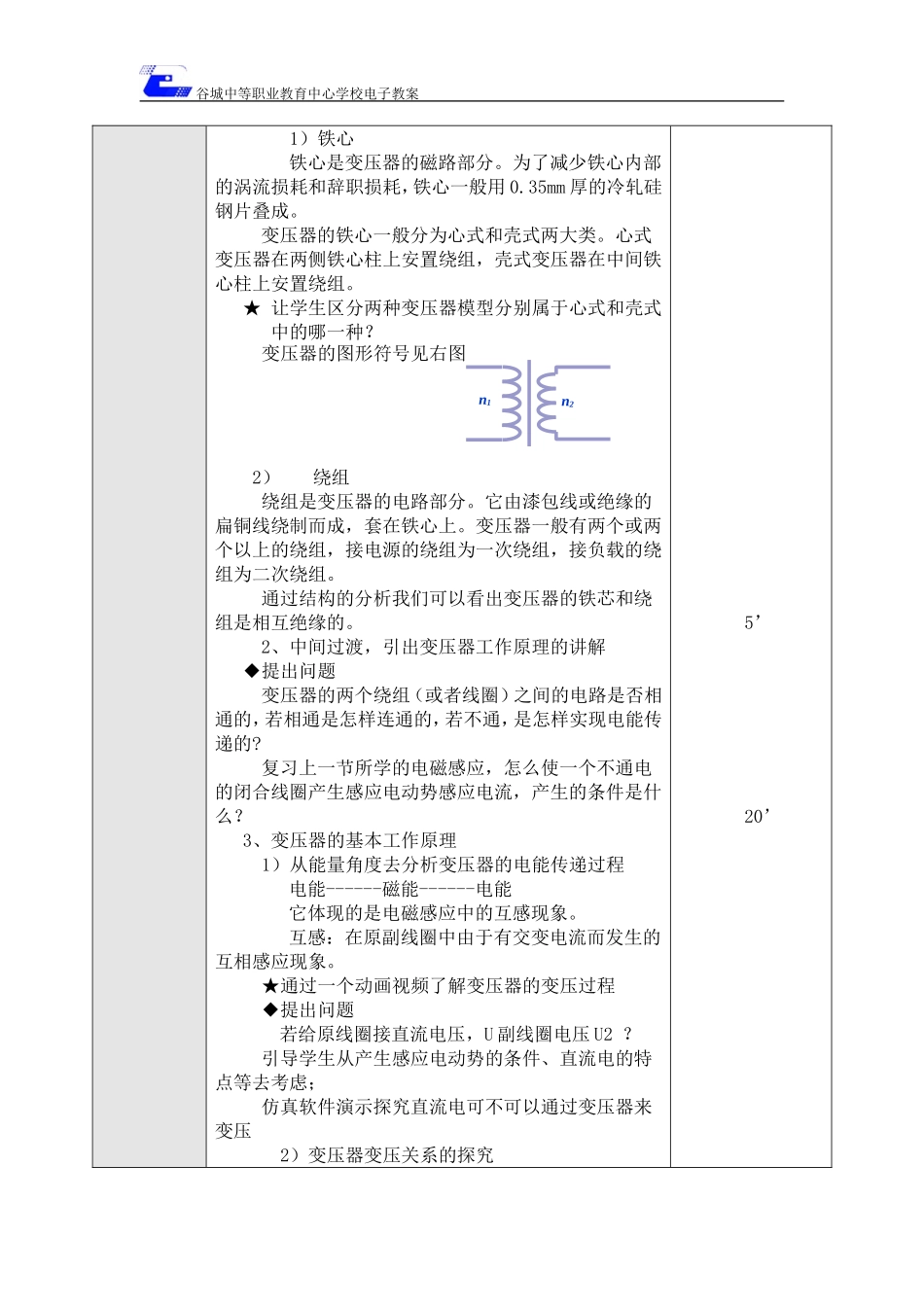

谷城中等职业教育中心学校电子教案2014－2015 学年度第 1 学期 电工电子技术与应用课程电子教案 授课课题：单相变压器 授课教师：朱玉授课班级 １ 4 春机电 2授课日期2014 年 9 月 8 日授课类型讲授学 时 数1 学时教学目标1、 了解单相变压器的结构2、 掌握单相变压器的基本工作原理3、 探究并应用变压器的变压规律教学内容1、了解变压器在生活中的应用2、变压器的基本结构3、变压器的基本工作原理4、探究变压器的变压规律重点难点重点：变压器的基本工作原理及工作规律难点：理解理想变压器及其工作原理推导变压器原副线圈电流与匝数关系教学方法讲授、演示学习方法学生自主学习教学过程设计备注（时间分配、个性修改等）教学步骤及主要内容一、创设情境，引入新课1、举出生活中我们常见的一些电器，让学生思考以下几个问题：（1） 我们给这些电器所提供的电源电压是多少；（2） 他们所要求的额定工作电压是多少；（3） 如何使这些额定工作电压不是 220V 的电器正常工作的；通过以上问题引出变压器的主要作用：变压2、通过图片展示日常可以见到的一些变压器，让学生能够更清晰的了解我们今天所学的电气元件；3、通过以上了解，给变压器下定义：变压器是一种静止的装置，它是依靠磁耦合的作用，将一种等级的电压与电流转换成另一种等级的电压与电流，起着传递电能的作用二、新课呈现1、变压器的基本结构 （1）变压器模型 ★ 通过讲解变压器的模型，让同学了解变压器的结构组成，说出变压器的基本组成； （2）变压器结构具体讲解 变压器主要由两部分组成：铁芯和绕组 5’ 10’谷城中等职业教育中心学校电子教案 1）铁心 铁心是变压器的磁路部分。为了减少铁心内部的涡流损耗和辞职损耗，铁心一般用 0.35mm 厚的冷轧硅钢片叠成。 变压器的铁心一般分为心式和壳式两大类。心式变压器在两侧铁心柱上安置绕组，壳式变压器在中间铁心柱上安置绕组。★ 让学生区分两种变压器模型分别属于心式和壳式中的哪一种？ 变压器的图形符号见右图2）绕组绕组是变压器的电路部分。它由漆包线或绝缘的扁铜线绕制而成，套在铁心上。变压器一般有两个或两个以上的绕组，接电源的绕组为一次绕组，接负载的绕组为二次绕组。 通过结构的分析我们可以看出变压器的铁芯和绕组是相互绝缘的。2、中间过渡，引出变压器工作原理的讲解 ◆提出问题 变压器的两个绕组（或者线圈）之间的电路是否相通的，若相通是怎样连通的，若不通，是...
