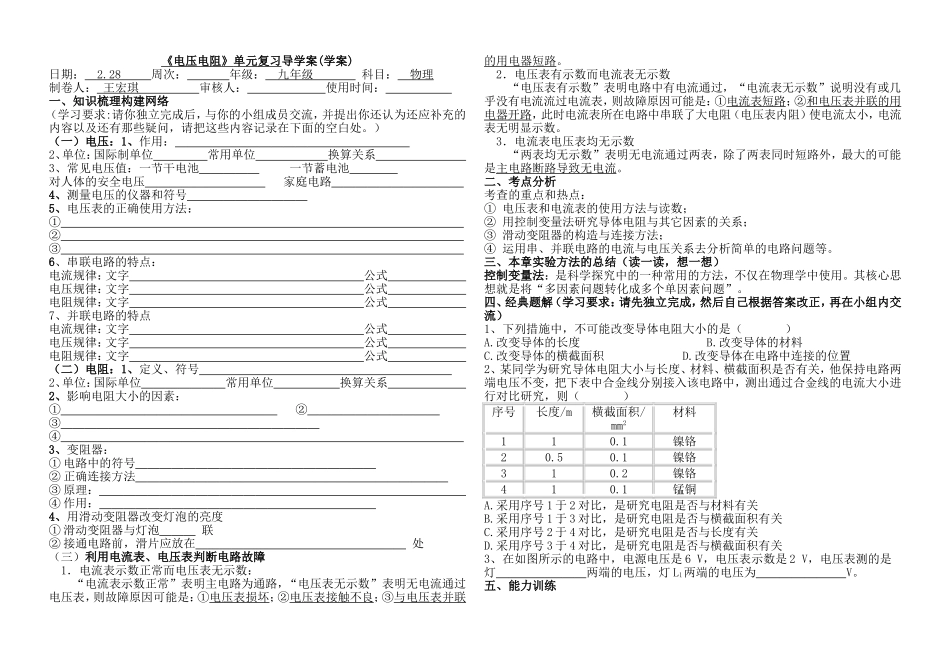

《 电压电阻 》 单元复习 导学案(学案)日期: 2.28 周次: 年级: 九年级 科目: 物理 制卷人: 王宏琪 审核人: 使用时间: 一、知识梳理构建网络(学习要求:请你独立完成后,与你的小组成员交流,并提出你还认为还应补充的内容以及还有那些疑问,请把这些内容记录在下面的空白处。)(一)电压:1、作用: 2、单位:国际制单位 常用单位 换算关系 3、常见电压值:一节干电池 一节蓄电池 对人体的安全电压 家庭电路 4、测量电压的仪器和符号 5、电压表的正确使用方法:① ② ③ 6、串联电路的特点:电流规律:文字 公式 电压规律:文字 公式 电阻规律:文字 公式 7、并联电路的特点 电流规律:文字 公式 电压规律:文字 公式 电阻规律:文字 公式 (二)电阻:1、定义、符号 2、单位:国际单位 常用单位 换算关系 2、影响电阻大小的因素:① ② ③ ④ 3、变阻器:① 电路中的符号 ② 正确连接方法 ③ 原理: ④ 作用: 4、用滑动变阻器改变灯泡的亮度① 滑动变阻器与灯泡 联② 接通电路前,滑片应放在 处(三)利用电流表、电压表判断电路故障 1.电流表示数正常而电压表无示数: “电流表示数正常”表明主电路为通路,“电压表无示数”表明无电流通过电压表,则故障原因可能是:①电压表损坏;②电压表接触不良;③与电压表并联的用电器短路。 2.电压表有示数而电流表无示数 “电压表有示数”表明电路中有电流通过,“电流表无示数”说明没有或几乎没有电流流过电流表,则故障原因可能是:①电流表短路;②和电压表并联的用电器开路,此时电流表所在电路中串联了大电阻(电压表内阻)使电流太小,电流表无明显示数。 3.电流表电压表均无示数 “两表均无示数”表明无电流通过两表,除了两表同时短路外,最大的可能是主电路断路导致无电流。二、考点分析考查的重点和热点:① 电压表和电流表的使用方法与读数;② 用控制变量法研究导体电阻与其它因素的关系;③ 滑动变阻器的构造与连接方法;④ 运用串、并联电路的电流与电压关系去分析简单的电路问题等。三、本章实验方法的总结(读一读,想一想)控制变量法:是科学探究中的一种常用的方法,不仅在物理学中使用。其核心思想就是将“多因素问题转化成多个单因素问题”。四、经典题解(学习要求:请先独立完成,然后自己根据答案改正,再在小组内交流)1、下列措施中,不可能改变导体电阻大小的是( )A.改变导体的长度...
