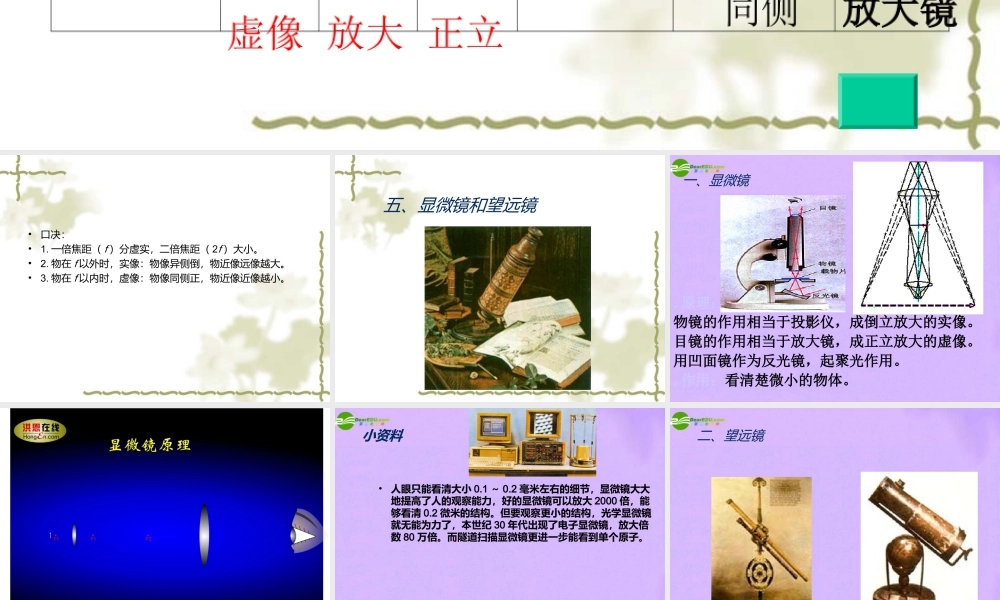

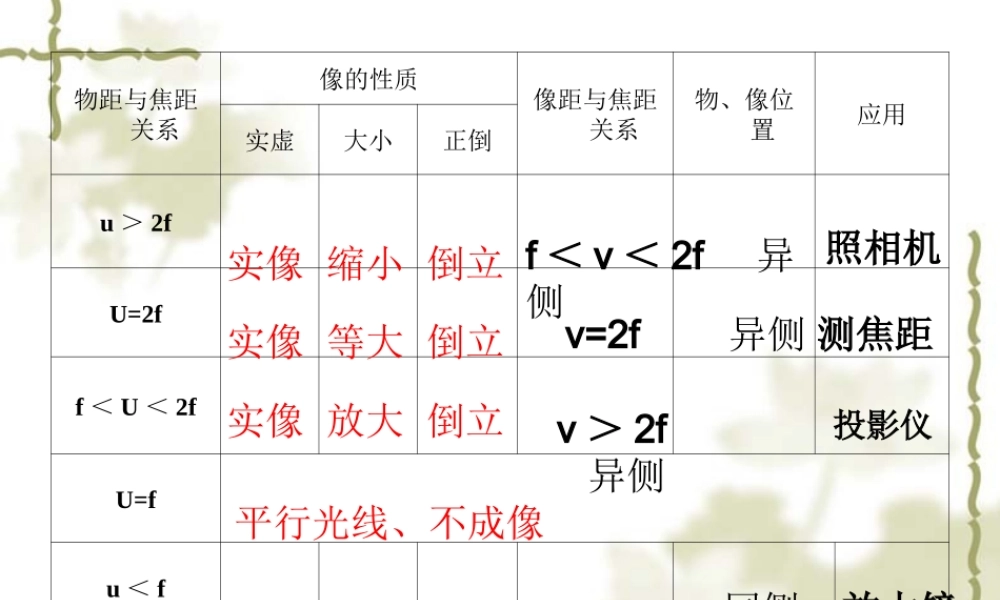

物距与焦距关系像的性质像距与焦距关系物、像位置应用实虚大小正倒u > 2fU=2ff < U < 2fU=fu < f实像 缩小 倒立 f < v < 2f 异侧照相机实像 等大 倒立v=2f 异侧实像 放大 倒立v > 2f 异侧投影仪平行光线、不成像虚像 放大 正立同侧 放大镜测焦距•口决:•1. 一倍焦距( f )分虚实,二倍焦距( 2f )大小。•2. 物在 f 以外时,实像:物像异侧倒,物近像远像越大。•3. 物在 f 以内时,虚像:物像同侧正,物近像近像越小。五、显微镜和望远镜一、显微镜. 原理:物镜的作用相当于投影仪,成倒立放大的实像。目镜的作用相当于放大镜,成正立放大的虚像。用凹面镜作为反光镜,起聚光作用。. 作用:看清楚微小的物体。小资料•人眼只能看清大小 0.1 ~ 0.2 毫米左右的细节,显微镜大大地提高了人的观察能力,好的显微镜可以放大 2000 倍,能够看清 0.2 微米的结构。但要观察更小的结构,光学显微镜就无能为力了,本世纪 30 年代出现了电子显微镜,放大倍数 80 万倍。而隧道扫描显微镜更进一步能看到单个原子。二、望远镜•开普勒望远镜 反射望远镜1. 开普勒望远镜的原理物镜的作用相当于照相机,成倒立缩小的实像。目镜的作用相当于放大镜,成正立放大的虚像。物镜的焦距长而目镜的焦距短。2. 反射望远镜的原理英国物理学家牛顿于 1668 年发明的,他用一面很大的凹面镜代替物镜。三、视角•物体离物镜很远,它的像却离物镜很近,根据凸透镜成像的规律可知,这样所成的像是缩小的!为什么使用望远镜观察物体时会感到物体放大了?•视角:物体对眼睛所成的视角越大,它在视网膜上所成的像就越大。•视角的大小不仅与物体本身大小有关,还和物体到眼睛的距离有关。注意:• 显微镜经过两次放大后看到倒立放大虚像。• 望远镜看到的是倒立缩小的虚像,但视角被放大。• 天文望远镜多用反射式望远镜,因为容易得到更大的口径。•望远镜的物镜的直径很大,能够会聚更多的光,使得所成的像更明亮。 显微镜和望远镜显微镜结构目镜:靠近眼睛的一组透镜,作用 像一个普通的放大镜。物镜:靠近被观察物体,作用相当 于投影仪的镜头。载物台:承载被观察物体。反光镜:增加光的强度,便于观察 物体。工作原理:二次成像,二次放大望远镜结构物镜:使远处的物体在焦点附近 成实象。相当于照相机目镜:靠近眼睛,作用相当于放 大镜。工作原理:二次成像,先缩小,后放大小结:讨论:为...
