轴向拉伸和压缩VIP免费

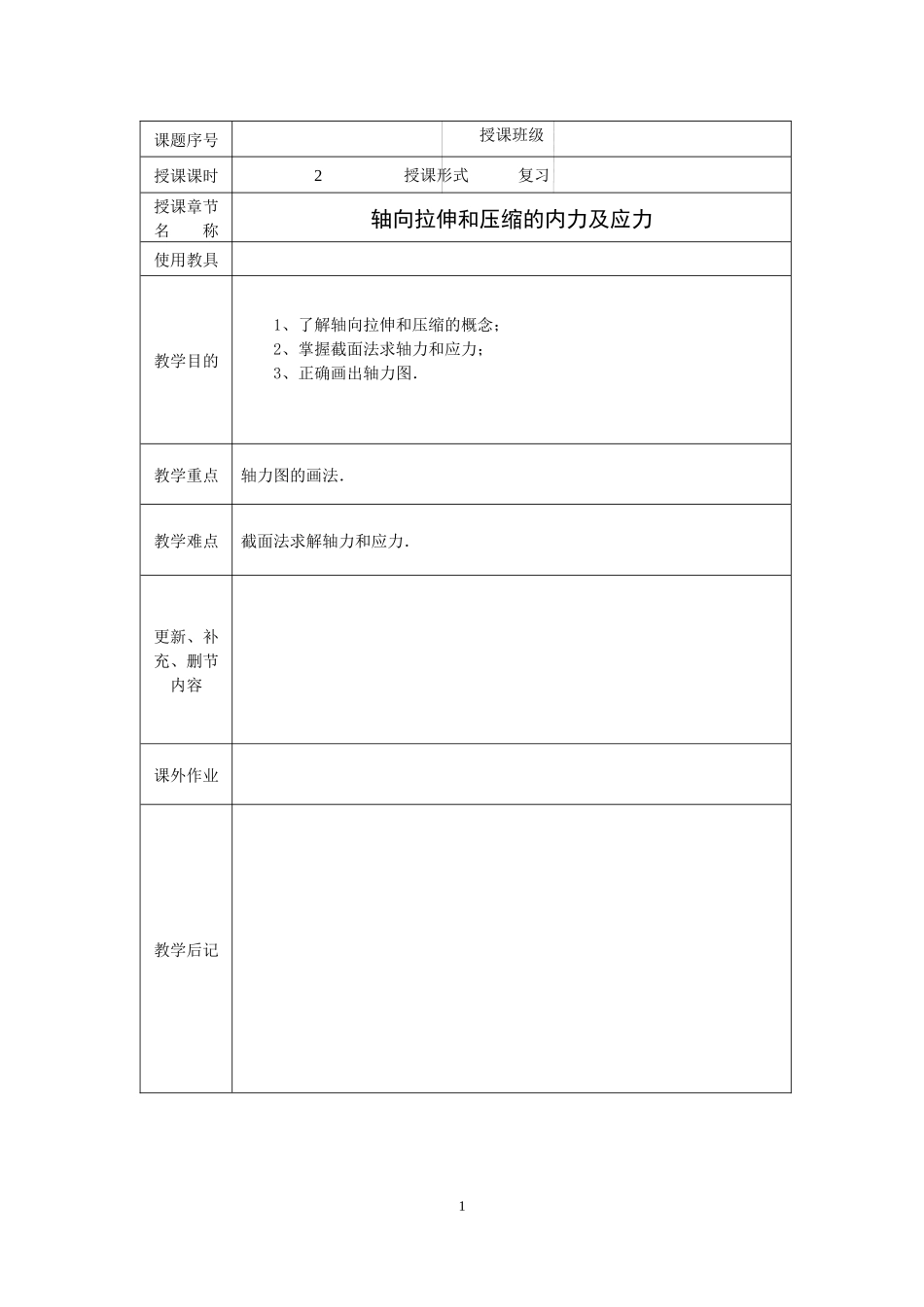

课题序号授课班级 授课课时 2 授课形式 复习授课章节名 称轴向拉伸和压缩的内力及应力使用教具教学目的1、了解轴向拉伸和压缩的概念；2、掌握截面法求轴力和应力；3、正确画出轴力图．教学重点轴力图的画法．教学难点截面法求解轴力和应力．更新、补充、删节内容课外作业教学后记1教学过程了解掌握1．强度、刚度、稳定性的概念；材料力学的研究对象；2．轴向拉伸和压缩的概念。 1．用截面法求轴向拉、压杆横截面上的轴力、应力，画轴力图；2．虎克定律，杆件轴向变形的计算和线应变的概念；3．轴向拉、压杆的强度计算。2011 年2012 年2013 年考点题型考点题型考点题型1．杆件轴向变形的计算；2．材料在拉伸和压缩时的力学性质；3．杆件轴向变形的计算和线应变的概念。选择题选择题计算题1．材料在拉伸和压缩时的力学性质；2．杆件轴向变形的计算；3．轴向拉、压杆的强度计算。选择题填空题计算题1．用截面法求轴向拉、压杆横截面上的轴力2．材料在拉伸和压缩时的力学性质；3．轴向拉、压杆的强度计算。选择题选择题计算题主要考点：用截面法求轴向拉、压杆横截面上的轴力、应力；虎克定律，杆件轴向变形的计算和线应变的概念；轴向拉、压杆的强度计算。三．知识清单1．强度、刚度、稳定性的概念，材料力学的研究对象承载能力主要包括构件或结构的强度、刚度和稳定性。强度是指构件或结构抵抗受力破坏的能力。刚度是指构件或结构受力后抵抗变形的能力。工程上把构件受力后保持其原有的平衡状态的能力称为稳定性。材料力学的研究对象：研究构件在荷载作用下所产生的内力、变形规律；建立满足强度、刚度、稳定性要求所需的条件，为既安全又经济地设计构件提供科学的计算方法。2．轴向拉伸和压缩的概念轴向变形受力特点：直杆的两端沿轴线方向作用一对大小相等、方向相反的力。变形特点：在外力作用下产生杆轴线方向的伸长或缩短。当作用力背离杆端时，作用力是拉力，杆件产生伸长变形，称为轴向拉伸。当作用力指向杆端时，作用力是压力，杆件产生压缩变形，称为轴向压缩。3．用截面法求轴向拉、压杆横截面上的轴力，画轴力图内力：由外力(或外部因素)引起的杆件内各部分间相互的作用力。截面法是计算各种内力的基本方法，截面法求内力的基本步骤：（1）切开 在需求内力的截面处假设将杆件切成两部分。（2）代替 取一部分为研究对象，并用内力代替弃去部分对研究部分的作用。（3）平衡 对研究部分建立平衡方程求解内力。轴向拉伸和压缩变形...
