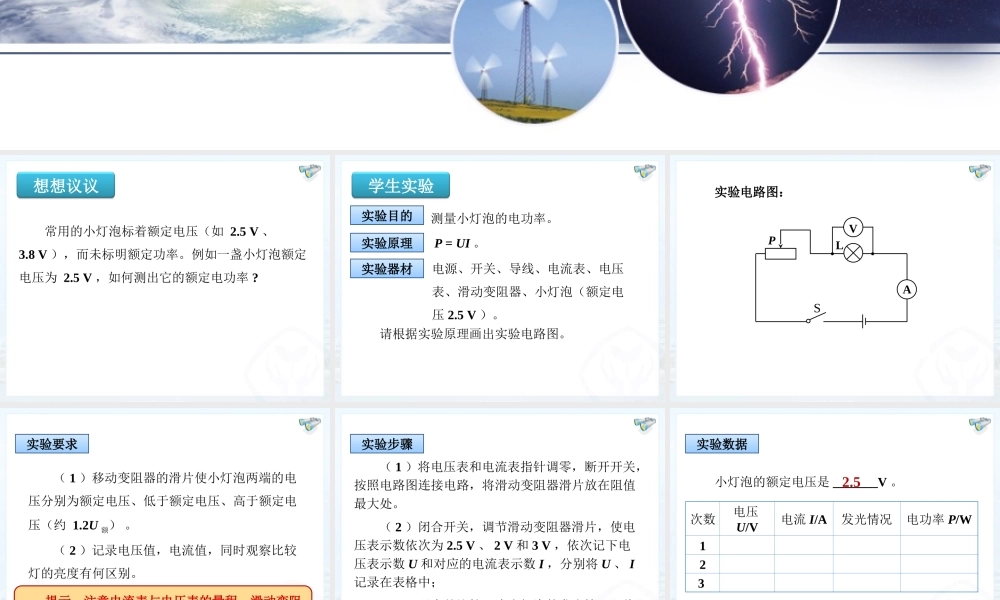

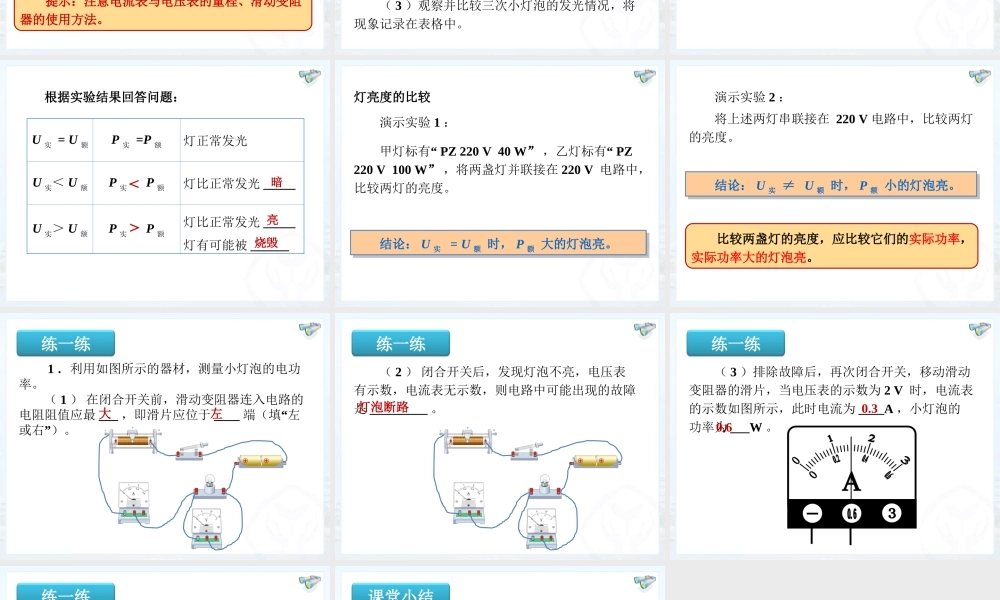

测量小灯泡的电功率 第十八章 第３节 常用的小灯泡标着额定电压（如 2.5 V 、3.8 V ），而未标明额定功率。例如一盏小灯泡额定 电压为 2.5 V ，如何测出它的额定电功率 ? 想想议议 测量小灯泡的电功率。P = UI 。电源、开关、导线、电流表、电压表、滑动变阻器、小灯泡（额定电压 2.5 V ）。学生实验实验目的实验原理实验器材 请根据实验原理画出实验电路图。 实验电路图：VALPS （ 1 ）移动变阻器的滑片使小灯泡两端的电压分别为额定电压、低于额定电压、高于额定电 压（约 1.2U 额 ） 。 （ 2 ）记录电压值，电流值，同时观察比较灯的亮度有何区别。实验要求 提示：注意电流表与电压表的量程、滑动变阻器的使用方法。 （ 1 ）将电压表和电流表指针调零，断开开关，按照电路图连接电路，将滑动变阻器滑片放在阻值最大处。 （ 2 ）闭合开关，调节滑动变阻器滑片，使电压表示数依次为 2.5 V 、 2 V 和 3 V ，依次记下电压表示数 U 和对应的电流表示数 I ，分别将 U 、 I记录在表格中； （ 3 ）观察并比较三次小灯泡的发光情况，将现象记录在表格中。实验步骤次数电压U/V电流 I/A发光情况电功率 P/W123 小灯泡的额定电压是 _______V 。2.5实验数据U 实 = U 额P 实 =P 额灯正常发光U 实＜ U 额P 实 P 额灯比正常发光 _____U 实＞ U 额P 实 P 额灯比正常发光 _____灯有可能被 ______＜＞暗亮烧毁 根据实验结果回答问题： 甲灯标有“ PZ 220 V 40 W” ，乙灯标有“ PZ 220 V 100 W” ，将两盏灯并联接在 220 V 电路中，比较两灯的亮度。灯亮度的比较 演示实验 1 ： 结论： U 实 = U 额 时， P 额 大的灯泡亮。 结论： U 实 = U 额 时， P 额 大的灯泡亮。 将上述两灯串联接在 220 V 电路中，比较两灯的亮度。 比较两盏灯的亮度，应比较它们的实际功率，实际功率大的灯泡亮。 演示实验 2 ： 结论： U 实 ≠ U 额 时， P 额 小的灯泡亮。 结论： U 实 ≠ U 额 时， P 额 小的灯泡亮。 1 ．利用如图所示的器材，测量小灯泡的电功率。 （ 1 ） 在闭合开关前，滑动变阻器连入电路的电阻阻值应最 ___ ，即滑片应位于 ____ 端（填“左或右”）。大左练一练 （ 2 ） 闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是 _________ 。灯泡断路练一...
