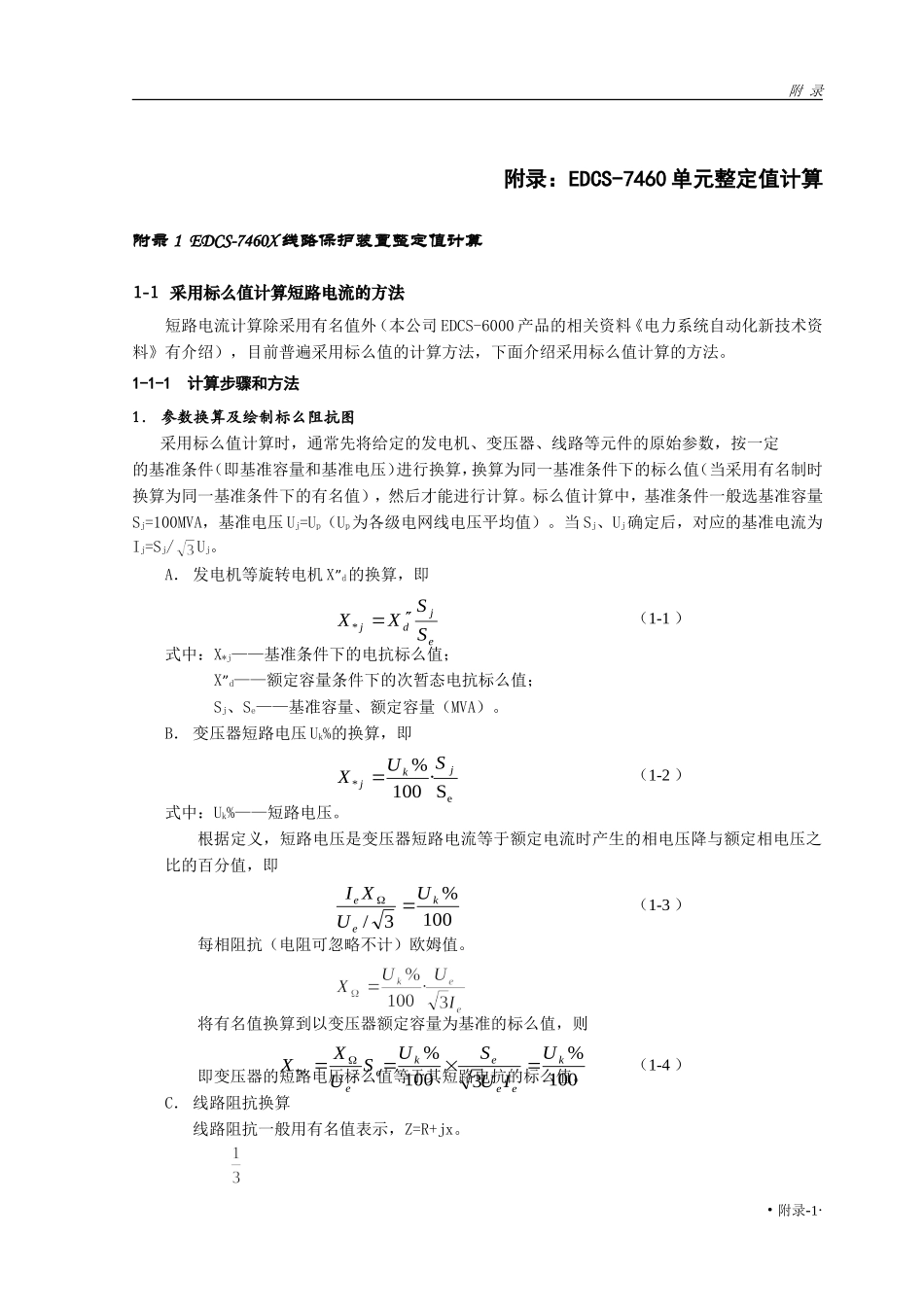

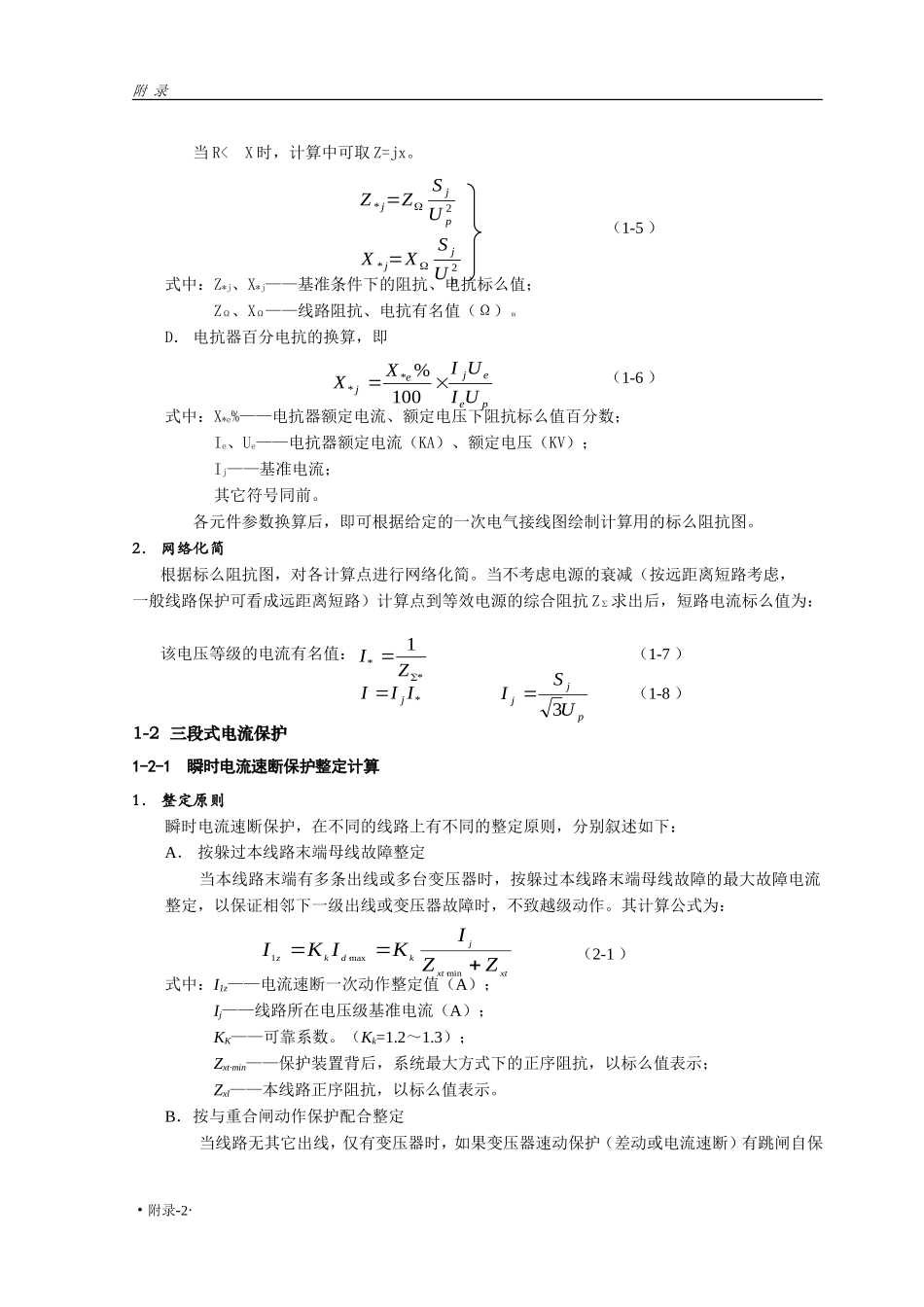

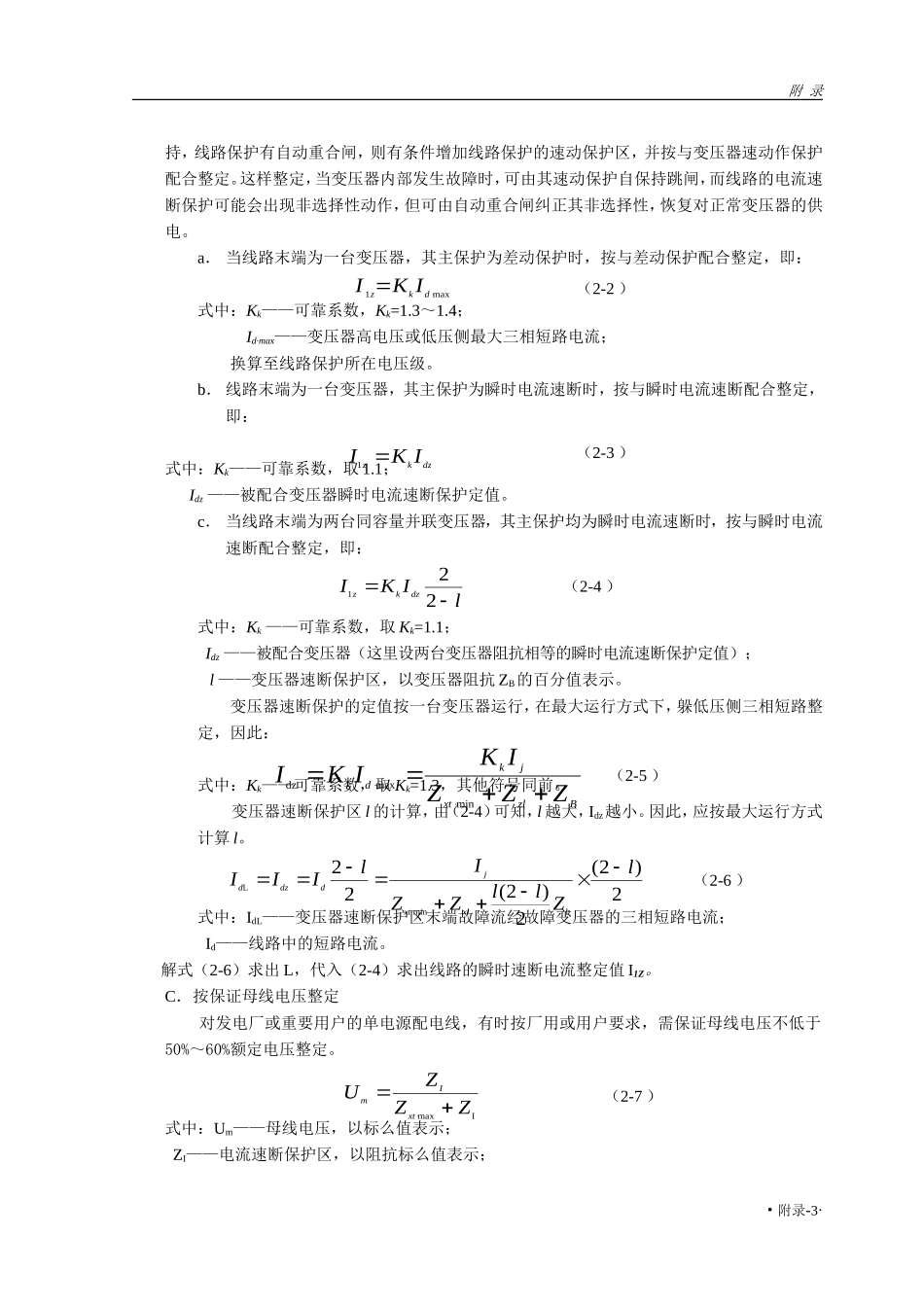

附 录附录：EDCS-7460 单元整定值计算附录 1 EDCS-7460X 线路保护装置整定值计算1-1 采用标么值计算短路电流的方法 短路电流计算除采用有名值外（本公司 EDCS-6000 产品的相关资料《电力系统自动化新技术资料》有介绍），目前普遍采用标么值的计算方法，下面介绍采用标么值计算的方法。1-1-1 计算步骤和方法1． 参数换算及绘制标么阻抗图采用标么值计算时，通常先将给定的发电机、变压器、线路等元件的原始参数，按一定的基准条件（即基准容量和基准电压）进行换算，换算为同一基准条件下的标么值（当采用有名制时换算为同一基准条件下的有名值），然后才能进行计算。标么值计算中，基准条件一般选基准容量Sj=100MVA，基准电压 Uj=Up（Up为各级电网线电压平均值）。当 Sj、Uj确定后，对应的基准电流为Ij=Sj/Uj。A． 发电机等旋转电机 X”d的换算，即 式中：X*j——基准条件下的电抗标么值； X”d——额定容量条件下的次暂态电抗标么值；Sj、Se——基准容量、额定容量（MVA）。B． 变压器短路电压 Uk%的换算，即式中：Uk%——短路电压。根据定义，短路电压是变压器短路电流等于额定电流时产生的相电压降与额定相电压之比的百分值，即每相阻抗（电阻可忽略不计）欧姆值。将有名值换算到以变压器额定容量为基准的标么值，则即变压器的短路电压标么值等于其短路电抗的标么值。C． 线路阻抗换算线路阻抗一般用有名值表示，Z=R+jx。·附录-1·ejdjSSXX*（1-1 ）e*S·100%jkjSUX（1-2 ）100%3/keeUUXI（1-3 ）100%3100%2*keeekeeeUIUSUSUXX（1-4 ）附 录当 R< X 时，计算中可取 Z=jx。式中：Z*j、X*j——基准条件下的阻抗、电抗标么值； ZΩ、XΩ——线路阻抗、电抗有名值（Ω）。D． 电抗器百分电抗的换算，即式中：X*e%——电抗器额定电流、额定电压下阻抗标么值百分数； Ie、Ue——电抗器额定电流（KA）、额定电压（KV）； Ij——基准电流； 其它符号同前。各元件参数换算后，即可根据给定的一次电气接线图绘制计算用的标么阻抗图。2． 网络化简根据标么阻抗图，对各计算点进行网络化简。当不考虑电源的衰减（按远距离短路考虑，一般线路保护可看成远距离短路）计算点到等效电源的综合阻抗 ZΣ求出后，短路电流标么值为：该电压等级的电流有名值：1-2 三段式电流保护1-2-1 瞬时电流速断保护整定计算1． 整定原则瞬时电流速断保护，在不同的线路上有不同的整定原则，分别叙述如下：A． ...
