《模拟电路》教案VIP免费

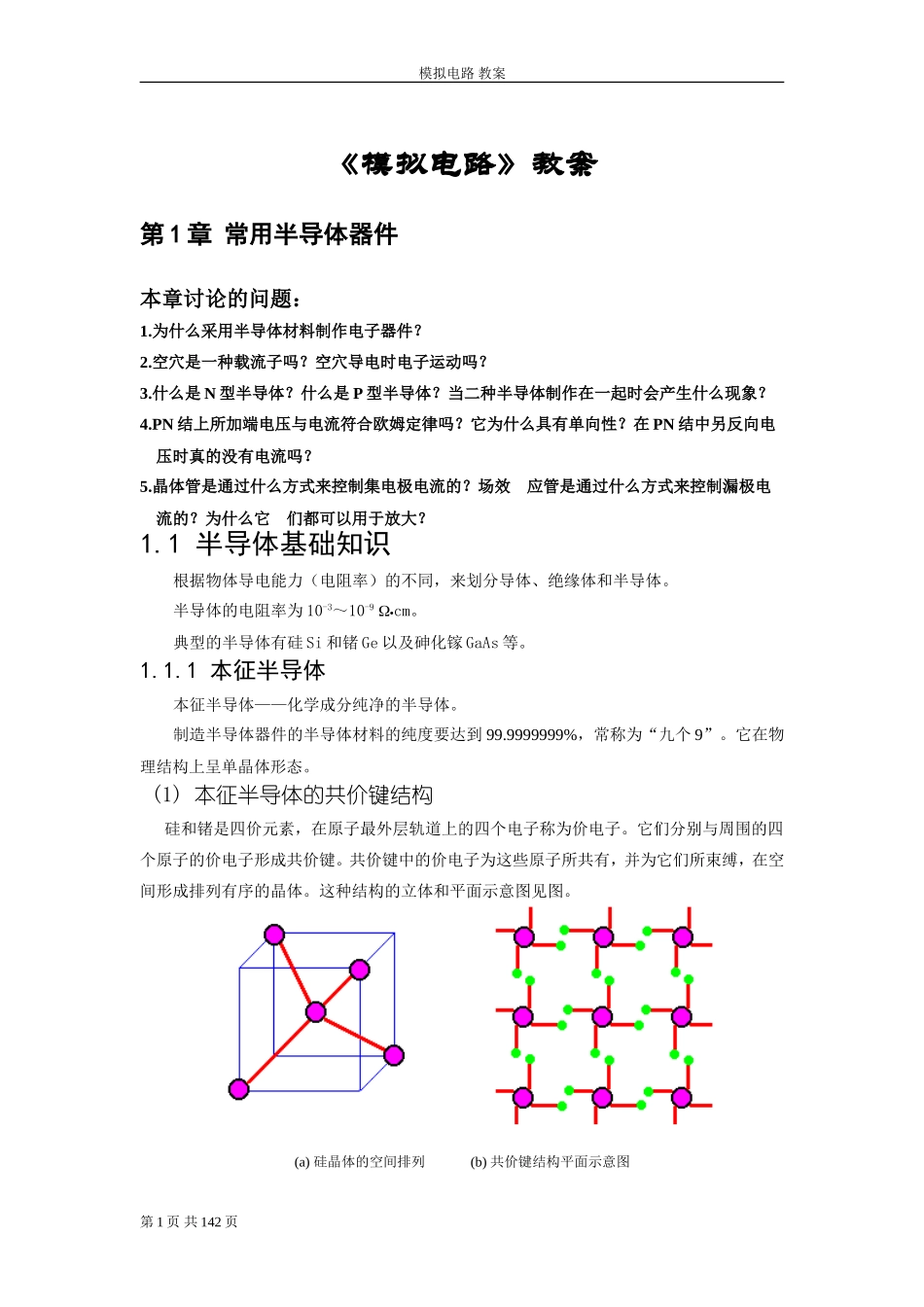

《模拟电路》教案_第1页
1/142

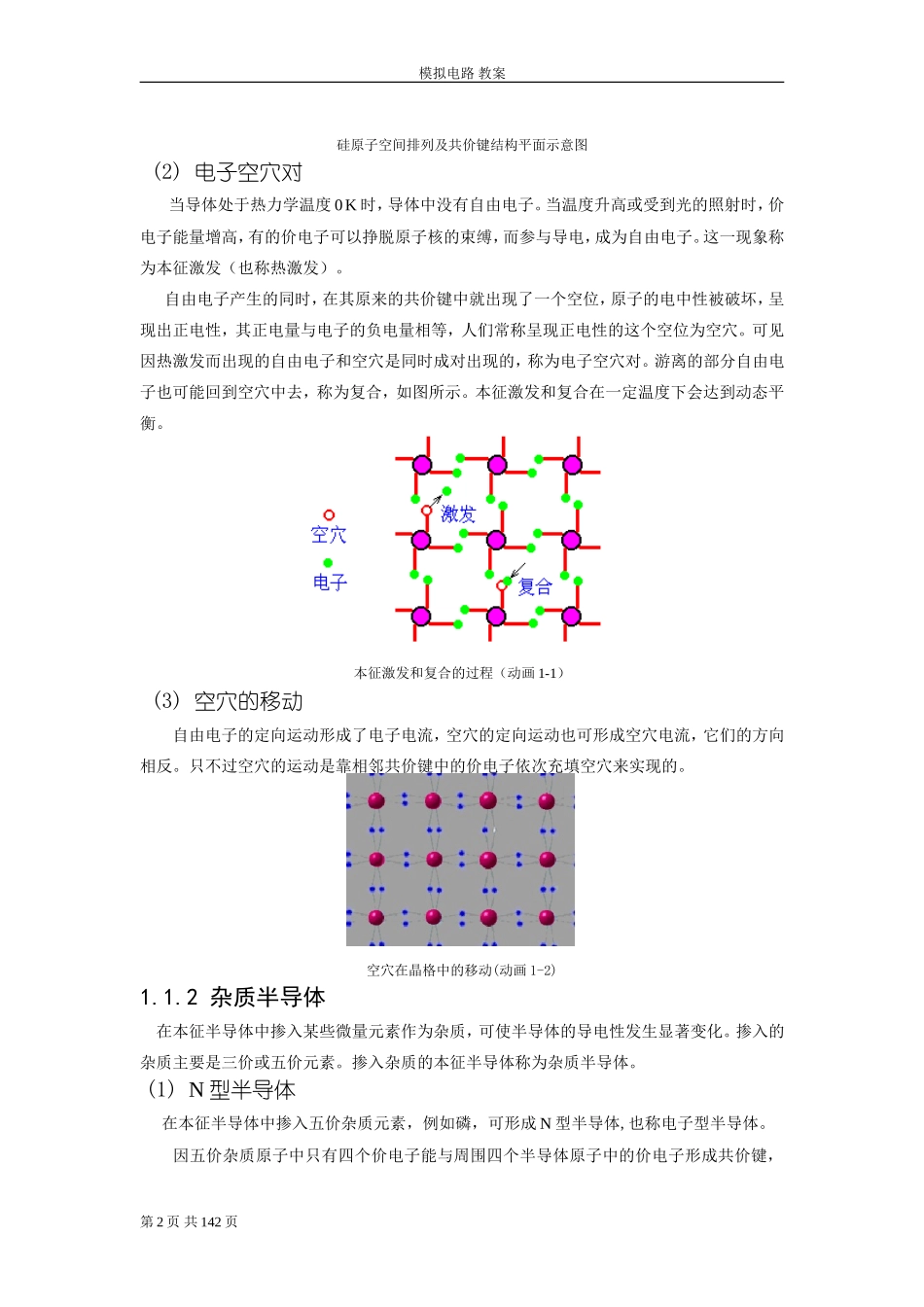

《模拟电路》教案_第2页
2/142

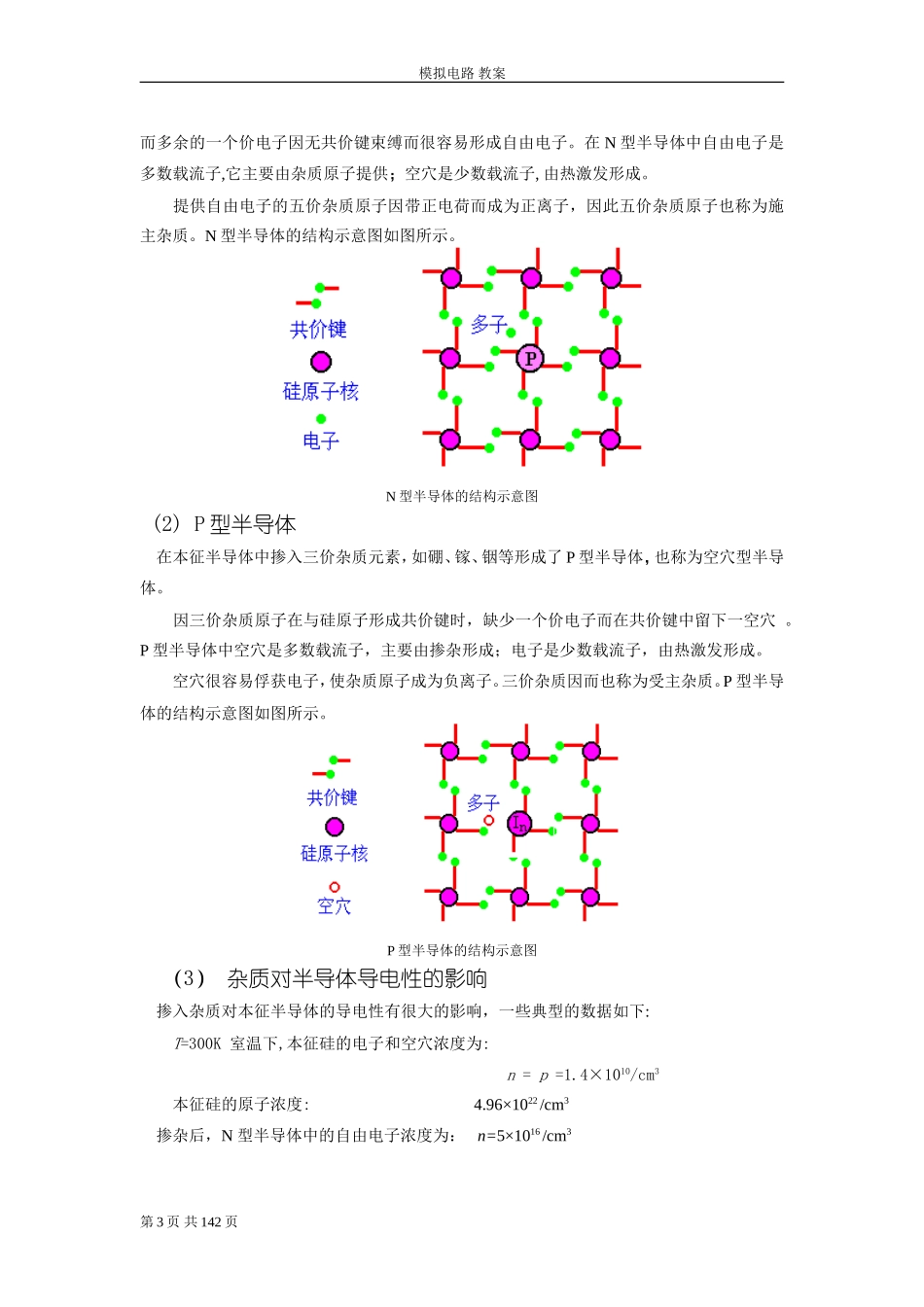

《模拟电路》教案_第3页
3/142
模拟电路 教案《模拟电路》教案第 1 章 常用半导体器件本章讨论的问题:1.为什么采用半导体材料制作电子器件?2.空穴是一种载流子吗?空穴导电时电子运动吗?3.什么是 N 型半导体?什么是 P 型半导体?当二种半导体制作在一起时会产生什么现象?4.PN 结上所加端电压与电流符合欧姆定律吗?它为什么具有单向性?在 PN 结中另反向电压时真的没有电流吗?5.晶体管是通过什么方式来控制集电极电流的?场效 应管是通过什么方式来控制漏极电流的?为什么它 们都可以用于放大?1.1 半导体基础知识根据物体导电能力(电阻率)的不同,来划分导体、绝缘体和半导体。半导体的电阻率为 10-3~10-9 W·cm。典型的半导体有硅 Si 和锗 Ge 以及砷化镓 GaAs 等。1.1.1 本征半导体本征半导体——化学成分纯净的半导体。制造半导体器件的半导体材料的纯度要达到 99.9999999%,常称为“九个 9”。它在物理结构上呈单晶体形态。 (1) 本征半导体的共价键结构 硅和锗是四价元素,在原子最外层轨道上的四个电子称为价电子。它们分别与周围的四个原子的价电子形成共价键。共价键中的价电子为这些原子所共有,并为它们所束缚,在空间形成排列有序的晶体。这种结构的立体和平面示意图见图。(a) 硅晶体的空间排列 (b) 共价键结构平面示意图第 1 页 共 142 页模拟电路 教案硅原子空间排列及共价键结构平面示意图 (2) 电子空穴对 当导体处于热力学温度 0 K 时,导体中没有自由电子。当温度升高或受到光的照射时,价电子能量增高,有的价电子可以挣脱原子核的束缚,而参与导电,成为自由电子。这一现象称为本征激发(也称热激发)。 自由电子产生的同时,在其原来的共价键中就出现了一个空位,原子的电中性被破坏,呈现出正电性,其正电量与电子的负电量相等,人们常称呈现正电性的这个空位为空穴。可见因热激发而出现的自由电子和空穴是同时成对出现的,称为电子空穴对。游离的部分自由电子也可能回到空穴中去,称为复合,如图所示。本征激发和复合在一定温度下会达到动态平衡。本征激发和复合的过程(动画 1-1) (3) 空穴的移动 自由电子的定向运动形成了电子电流,空穴的定向运动也可形成空穴电流,它们的方向相反。只不过空穴的运动是靠相邻共价键中的价电子依次充填空穴来实现的。空穴在晶格中的移动(动画 1-2)1.1.2 杂质半导体 在本征半导体中掺入某些微量元素作为杂质,可使半导体的导电性发生显著变化。掺入的杂质主...
