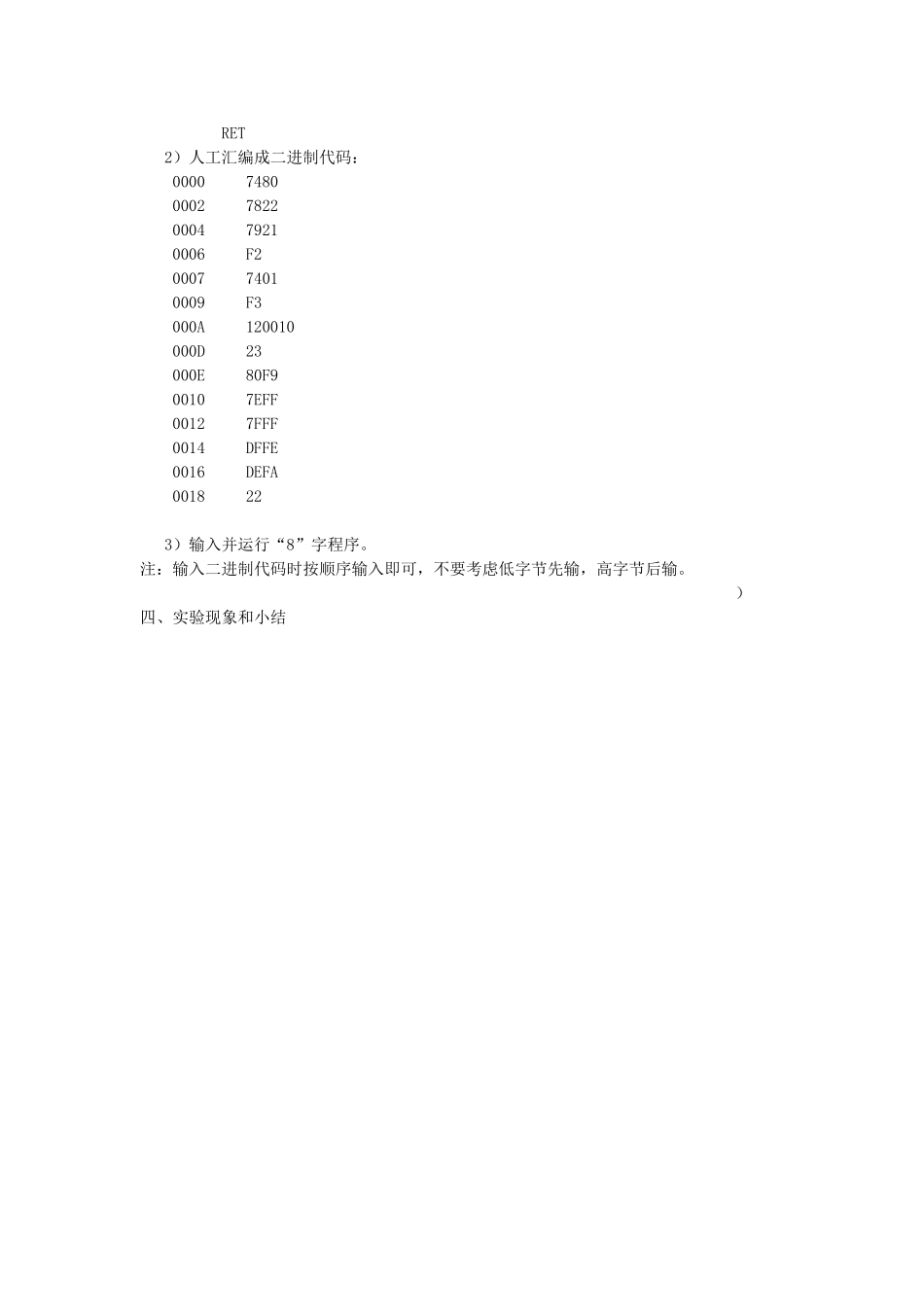

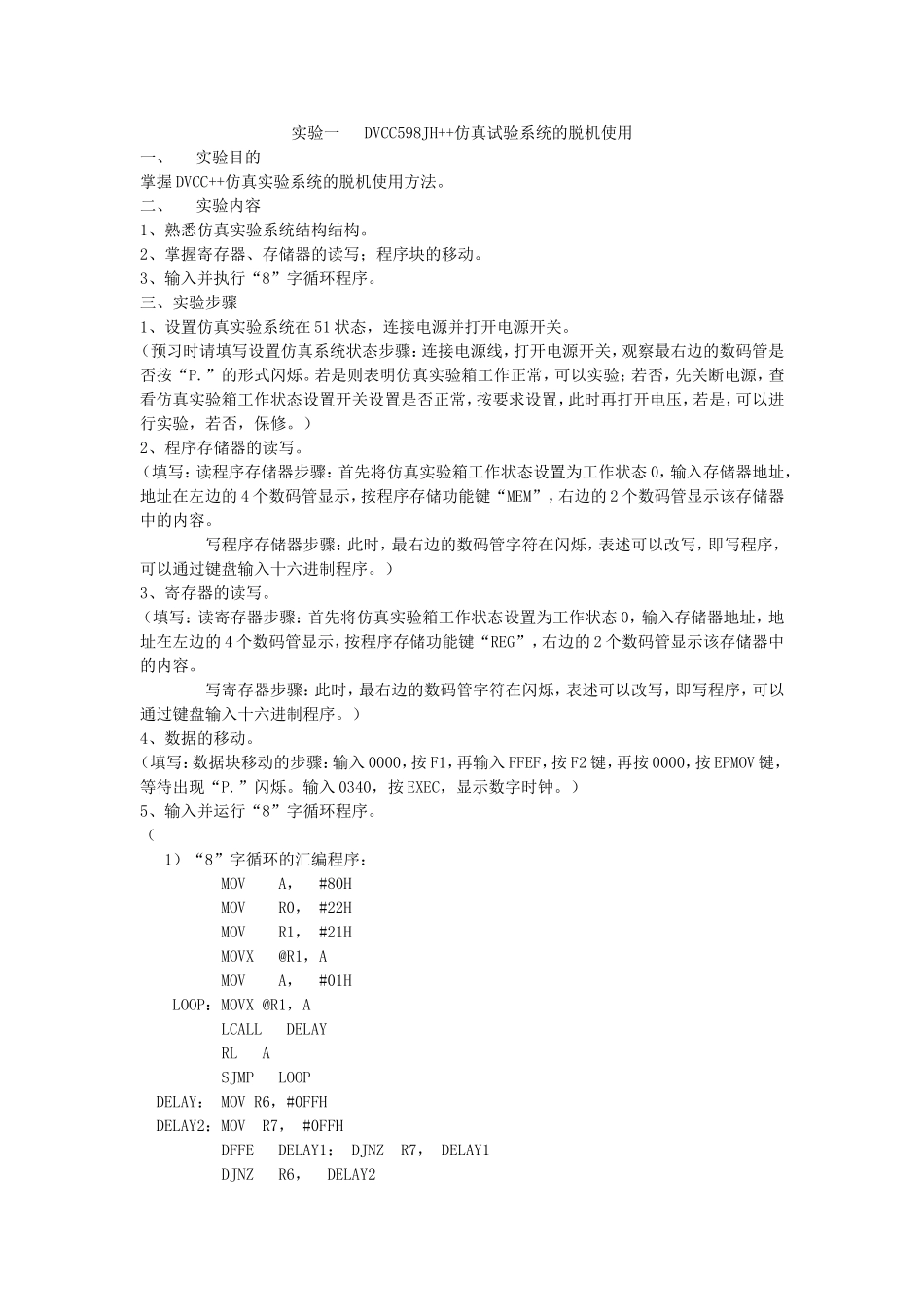

实验一 DVCC598JH++仿真试验系统的脱机使用一、实验目的掌握 DVCC++仿真实验系统的脱机使用方法。二、实验内容1、熟悉仿真实验系统结构结构。2、掌握寄存器、存储器的读写；程序块的移动。3、输入并执行“8”字循环程序。三、实验步骤1、设置仿真实验系统在 51 状态，连接电源并打开电源开关。（预习时请填写设置仿真系统状态步骤：连接电源线，打开电源开关，观察最右边的数码管是否按“P.”的形式闪烁。若是则表明仿真实验箱工作正常，可以实验；若否，先关断电源，查看仿真实验箱工作状态设置开关设置是否正常，按要求设置，此时再打开电压，若是，可以进行实验，若否，保修。）2、程序存储器的读写。（填写：读程序存储器步骤：首先将仿真实验箱工作状态设置为工作状态 0，输入存储器地址，地址在左边的 4 个数码管显示，按程序存储功能键“MEM”，右边的 2 个数码管显示该存储器中的内容。写程序存储器步骤：此时，最右边的数码管字符在闪烁，表述可以改写，即写程序，可以通过键盘输入十六进制程序。）3、寄存器的读写。（填写：读寄存器步骤：首先将仿真实验箱工作状态设置为工作状态 0，输入存储器地址，地址在左边的 4 个数码管显示，按程序存储功能键“REG”，右边的 2 个数码管显示该存储器中的内容。写寄存器步骤：此时，最右边的数码管字符在闪烁，表述可以改写，即写程序，可以通过键盘输入十六进制程序。）4、数据的移动。（填写：数据块移动的步骤：输入 0000，按 F1，再输入 FFEF，按 F2 键，再按 0000，按 EPMOV 键，等待出现“P.”闪烁。输入 0340，按 EXEC，显示数字时钟。）5、输入并运行“8”字循环程序。（1）“8”字循环的汇编程序： MOV A， #80H MOV R0， #22H MOV R1， #21H MOVX @R1，AMOV A， #01HLOOP：MOVX @R1，ALCALL DELAY RL ASJMP LOOPDELAY： MOV R6，#0FFHDELAY2：MOV R7， #0FFHDFFE DELAY1： DJNZ R7， DELAY1DJNZ R6， DELAY2RET 2）人工汇编成二进制代码：0000 7480 0002 7822 0004 7921 0006 F2 0007 7401 0009 F3 000A 120010 000D 23 000E 80F9 0010 7EFF 0012 7FFF 0014 DFFE 0016 DEFA 0018 22 3）输入并运行“8”字程序。注：输入二进制代码时按顺序输入即可，不要考虑低字节先输，高字节后输。）四、实验现象和小结
