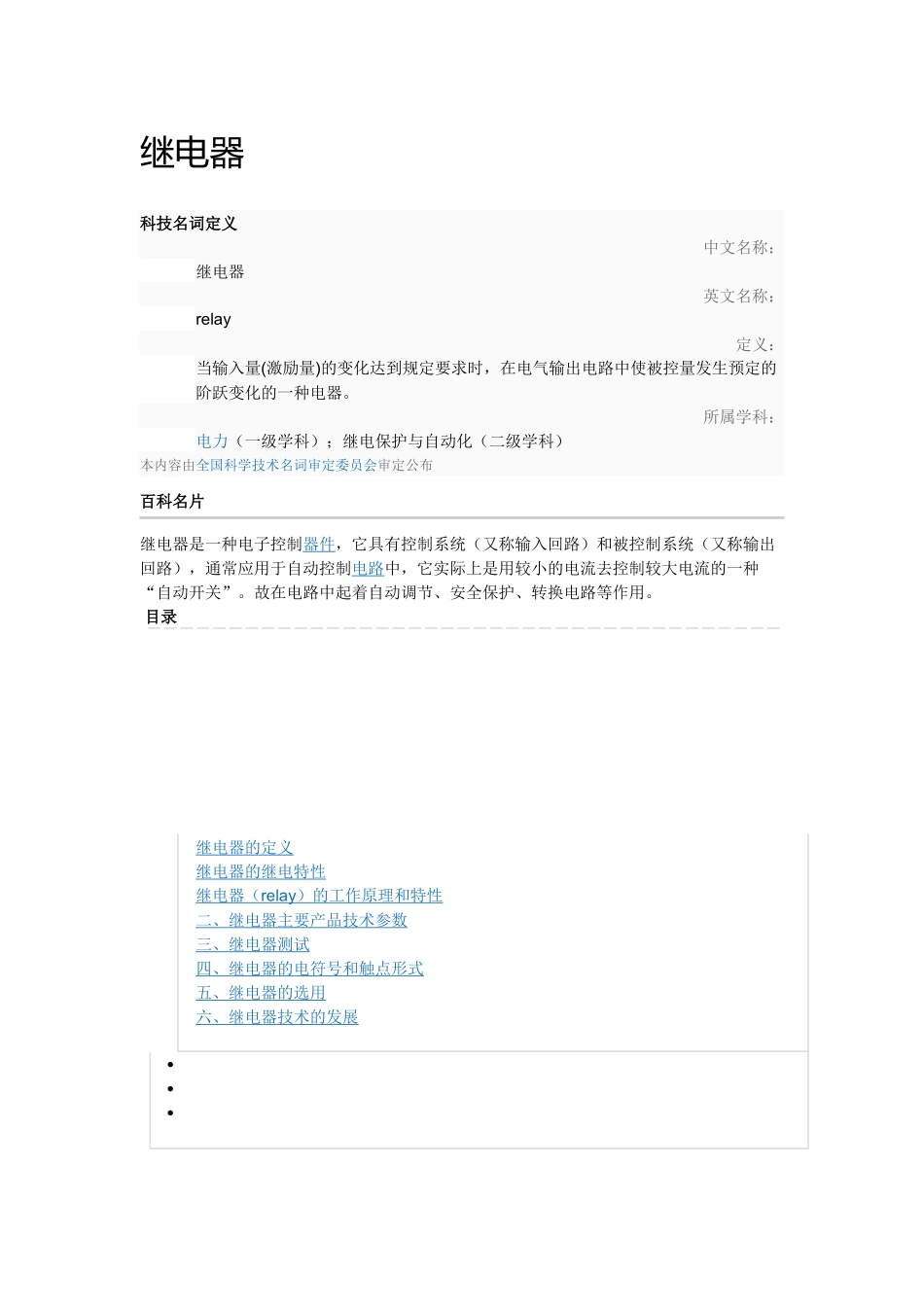

继电器科技名词定义中文名称:继电器英文名称:relay定义:当输入量(激励量)的变化达到规定要求时,在电气输出电路中使被控量发生预定的阶跃变化的一种电器。所属学科:电力(一级学科);继电保护与自动化(二级学科)本内容由全国科学技术名词审定委员会审定公布百科名片继电器是一种电子控制器件,它具有控制系统(又称输入回路)和被控制系统(又称输出回路),通常应用于自动控制电路中,它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。目录继电器的定义继电器的继电特性继电器( relay )的工作原理和特性 二、继电器主要产品技术参数三、继电器测试四、继电器的电符号和触点形式五、继电器的选用六、继电器技术的发展展开编辑本段 继电器的定义 继电器是一种当输入量(电、磁、声、光、热,又称激励量)达到一定值时,输出量将发生跳跃式变化的自动控制器件 。 编辑本段 继电器的继电特性 继电器 的输入信号 x 从零连续增加达到衔铁开始吸合时的动作值 xx,继电器的输出信号立刻从 y=0 跳跃到 y=ym,即常开触点从断到通。一旦触点闭合,输入量 x 继续增大,输出信号 y 将不再起变化。当输入量 x 从某一大于 xx 值下降到 xf,继电器开始释放,常开触点断开。我们把继电器的这种特性 叫做继电特性,也叫继电器的输入-输出特性。 释放值 xf 与动作值 xx 的比值叫做反馈系数,即 Kf= xf /xx 触点上输出的控制功率 Pc 与线圈吸收的最小功率 P0 之比叫做继电器的控制系数,即 Kc=PC/P0编辑本段 继电器(relay)的工作原理和特性简介 当输入量(如电压 、电流 、温度 等)达到规定值时,使被控制的输出电路 导通或断开的电器。可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。具有动作快、工作稳定、使用寿命长、体积小等优点。广泛应用于电力 保护、自动化 、运动、遥控 、测量和通信等装置中。1、电磁继电器的工作原理和特性 电磁 式继电器一般由铁芯、线圈 、衔铁 、触点簧片等组成的。只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力 吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点 )吸合。当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点...
