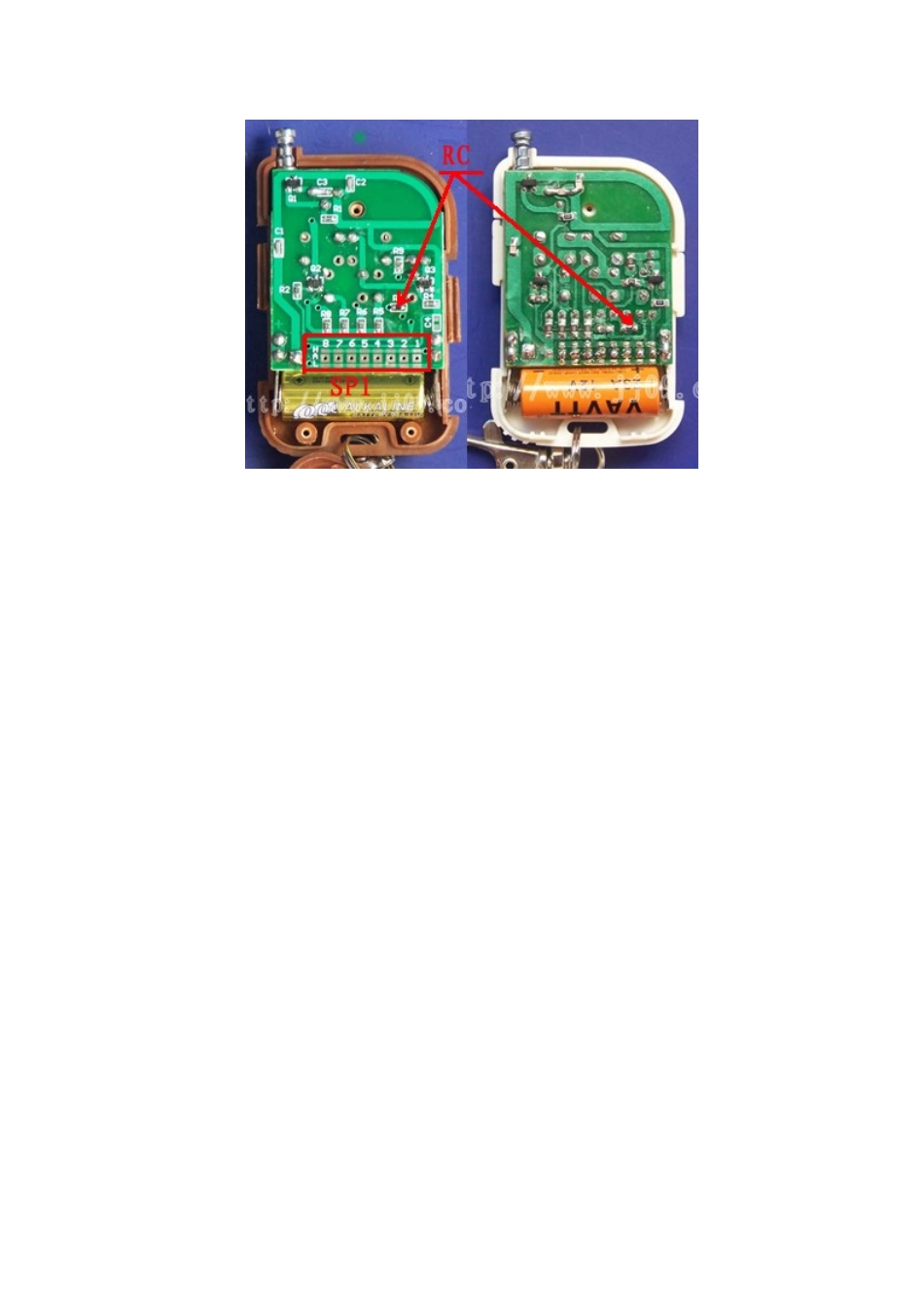

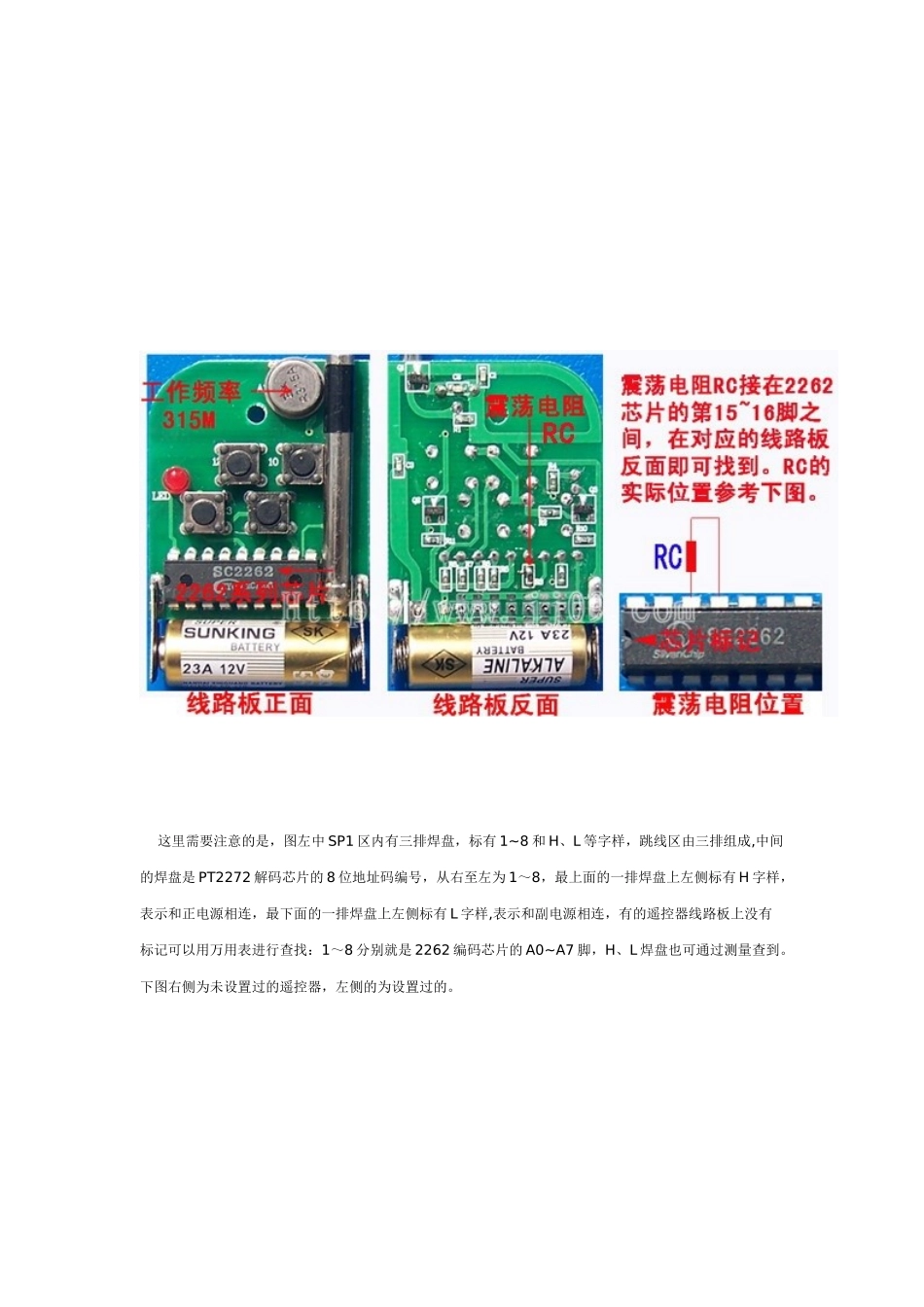

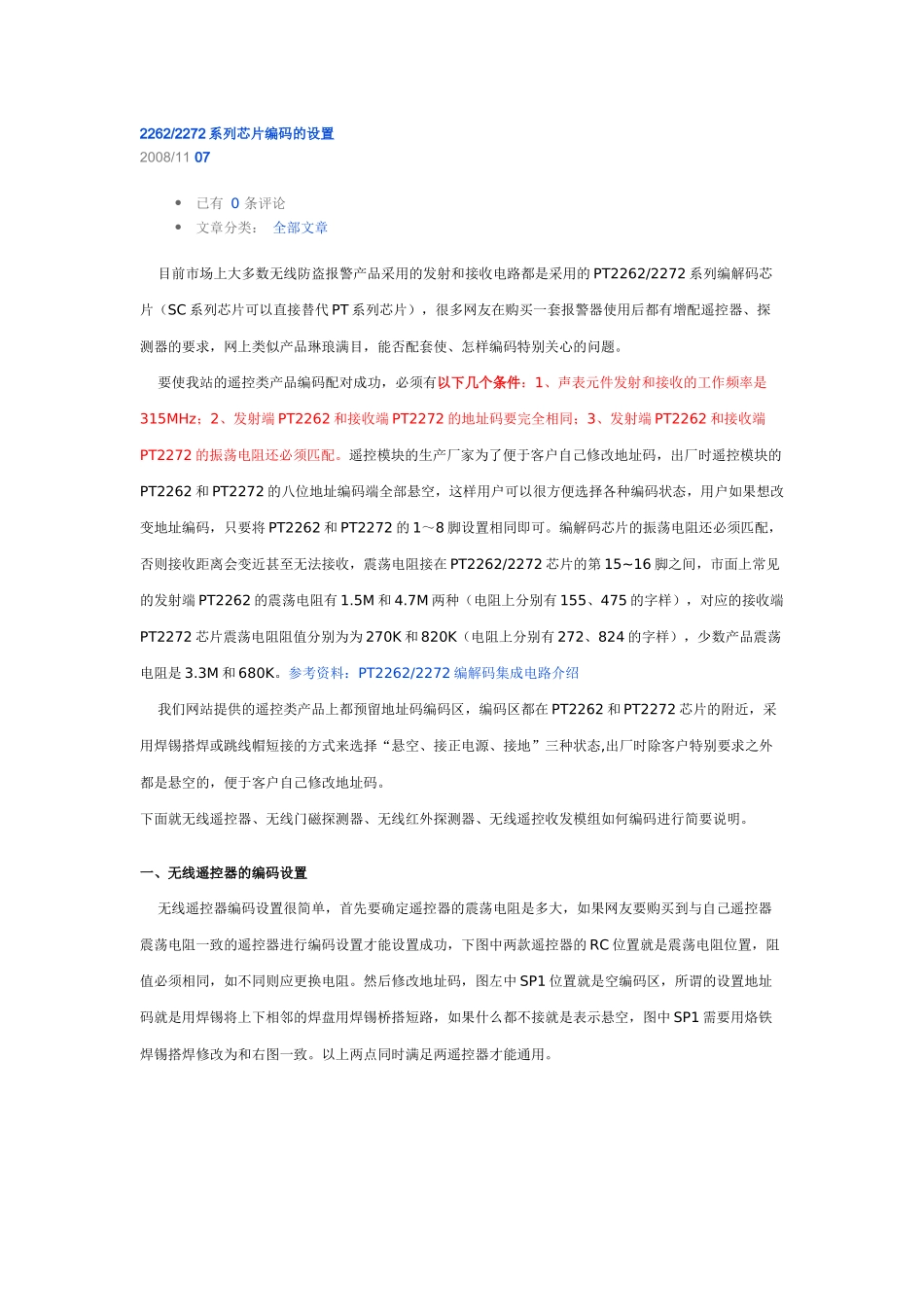

2262/2272 系列芯片编码的设置 2008/11 07 已有 0 条评论 文章分类： 全部文章 目前市场上大多数无线防盗报警产品采用的发射和接收电路都是采用的 PT2262/2272 系列编解码芯片（SC 系列芯片可以直接替代 PT 系列芯片），很多网友在购买一套报警器使用后都有增配遥控器、探测器的要求，网上类似产品琳琅满目，能否配套使、怎样编码特别关心的问题。 要使我站的遥控类产品编码配对成功，必须有以下几个条件：1、声表元件发射和接收的工作频率是315MHz；2、发射端 PT2262 和接收端 PT2272 的地址码要完全相同；3、发射端 PT2262 和接收端PT2272 的振荡电阻还必须匹配。遥控模块的生产厂家为了便于客户自己修改地址码，出厂时遥控模块的PT2262 和 PT2272 的八位地址编码端全部悬空，这样用户可以很方便选择各种编码状态，用户如果想改变地址编码，只要将 PT2262 和 PT2272 的 1～8 脚设置相同即可。编解码芯片的振荡电阻还必须匹配，否则接收距离会变近甚至无法接收，震荡电阻接在 PT2262/2272 芯片的第 15~16 脚之间，市面上常见的发射端 PT2262 的震荡电阻有 1.5M 和 4.7M 两种（电阻上分别有 155、475 的字样），对应的接收端PT2272 芯片震荡电阻阻值分别为为 270K 和 820K（电阻上分别有 272、824 的字样），少数产品震荡电阻是 3.3M 和 680K。参考资料：PT2262/2272 编解码集成电路介绍 我们网站提供的遥控类产品上都预留地址码编码区，编码区都在 PT2262 和 PT2272 芯片的附近，采用焊锡搭焊或跳线帽短接的方式来选择“悬空、接正电源、接地”三种状态,出厂时除客户特别要求之外都是悬空的，便于客户自己修改地址码。下面就无线遥控器、无线门磁探测器、无线红外探测器、无线遥控收发模组如何编码进行简要说明。一、无线遥控器的编码设置 无线遥控器编码设置很简单，首先要确定遥控器的震荡电阻是多大，如果网友要购买到与自己遥控器震荡电阻一致的遥控器进行编码设置才能设置成功，下图中两款遥控器的 RC 位置就是震荡电阻位置，阻值必须相同，如不同则应更换电阻。然后修改地址码，图左中 SP1 位置就是空编码区，所谓的设置地址码就是用焊锡将上下相邻的焊盘用焊锡桥搭短路，如果什么都不接就是表示悬空，图中 SP1 需要用烙铁焊锡搭焊修改为和右图一致。以上两点同时满足两遥控器才能通用。 这里需要注意的是，图左中 SP1 区内有三排焊盘，标有 1~8 和 H、L 等字...
