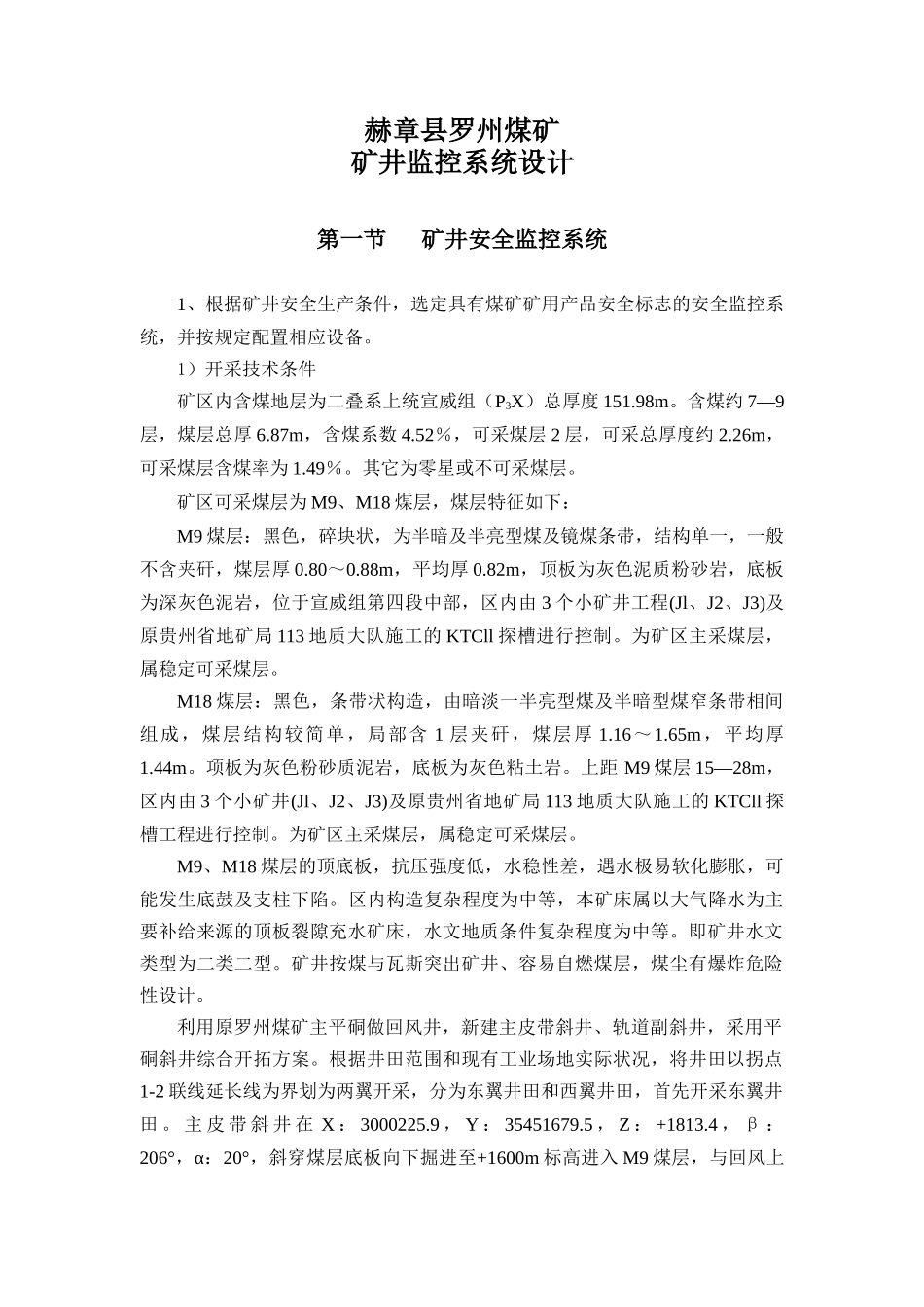

赫章县罗州煤矿矿井监控系统设计第一节 矿井安全监控系统1、根据矿井安全生产条件，选定具有煤矿矿用产品安全标志的安全监控系统，并按规定配置相应设备。1）开采技术条件 矿区内含煤地层为二叠系上统宣威组（P3X）总厚度 151.98m。含煤约 7—9层，煤层总厚 6.87m，含煤系数 4.52％，可采煤层 2 层，可采总厚度约 2.26m，可采煤层含煤率为 1.49％。其它为零星或不可采煤层。 矿区可采煤层为 M9、M18 煤层，煤层特征如下：M9 煤层：黑色，碎块状，为半暗及半亮型煤及镜煤条带，结构单一，一般不含夹矸，煤层厚 0.80～0.88m，平均厚 0.82m，顶板为灰色泥质粉砂岩，底板为深灰色泥岩，位于宣威组第四段中部，区内由 3 个小矿井工程(Jl、J2、J3)及原贵州省地矿局 113 地质大队施工的 KTCll 探槽进行控制。为矿区主采煤层，属稳定可采煤层。M18 煤层：黑色，条带状构造，由暗淡一半亮型煤及半暗型煤窄条带相间组成，煤层结构较简单，局部含 1 层夹矸，煤层厚 1.16～1.65m，平均厚1.44m。项板为灰色粉砂质泥岩，底板为灰色粘土岩。上距 M9 煤层 15—28m，区内由 3 个小矿井(Jl、J2、J3)及原贵州省地矿局 113 地质大队施工的 KTCll 探槽工程进行控制。为矿区主采煤层，属稳定可采煤层。M9、M18 煤层的顶底板，抗压强度低，水稳性差，遇水极易软化膨胀，可能发生底鼓及支柱下陷。区内构造复杂程度为中等，本矿床属以大气降水为主要补给来源的顶板裂隙充水矿床，水文地质条件复杂程度为中等。即矿井水文类型为二类二型。矿井按煤与瓦斯突出矿井、容易自燃煤层，煤尘有爆炸危险性设计。利用原罗州煤矿主平硐做回风井，新建主皮带斜井、轨道副斜井，采用平硐斜井综合开拓方案。根据井田范围和现有工业场地实际状况，将井田以拐点1-2 联线延长线为界划为两翼开采，分为东翼井田和西翼井田，首先开采东翼井田 。 主 皮 带 斜 井 在 X ： 3000225.9 ， Y ： 35451679.5 ， Z ： +1813.4 ， β ：206°，α：20°，斜穿煤层底板向下掘进至+1600m 标高进入 M9 煤层，与回风上山联通形成通风系统。轨道副斜井在 X：3000254.1，Y：35451621.7，Z：+1813.4，β：206°，α：20°，斜穿煤层底板向下掘进至+1600m 标高进入 M9 煤层，与回风上山联通形成通风系统。同时掘进车场和大巷与主斜井联通。在+1600 布 置 水 仓 、 泵 房 。 变 电 所 。 回 风 井 在 X ： 3000267.0 ， Y...
