北石矿东三采区通风课程设计VIP免费

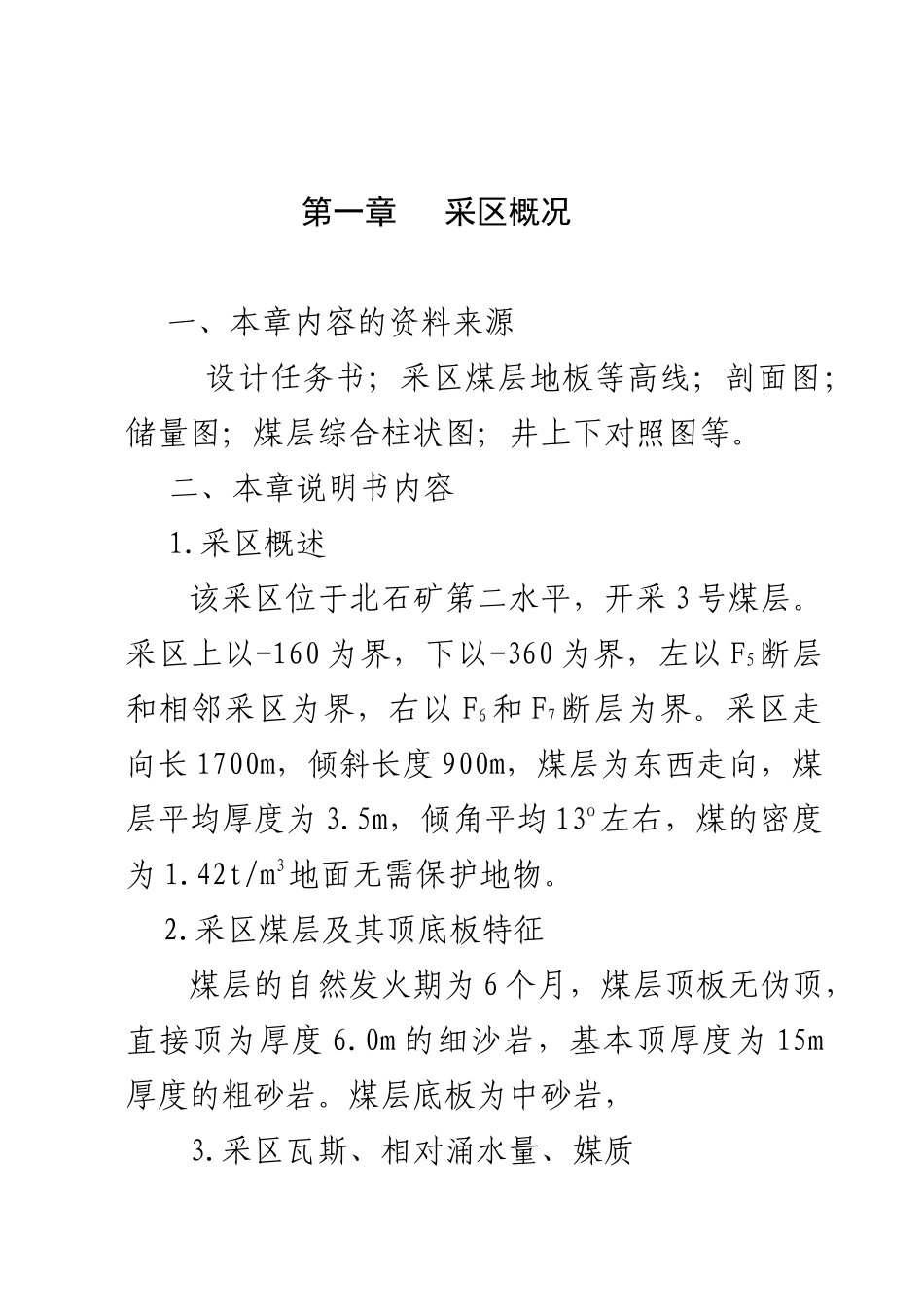

第一章 采区概况 一、本章内容的资料来源 设计任务书；采区煤层地板等高线；剖面图；储量图；煤层综合柱状图；井上下对照图等。二、本章说明书内容1.采区概述该采区位于北石矿第二水平，开采 3 号煤层。采区上以-160 为界，下以-360 为界，左以 F5断层和相邻采区为界，右以 F6和 F7断层为界。采区走向长 1700m，倾斜长度 900m，煤层为东西走向，煤层平均厚度为 3.5m，倾角平均 13o左右，煤的密度为 1.42t/m3地面无需保护地物。2.采区煤层及其顶底板特征煤层的自然发火期为 6 个月，煤层顶板无伪顶，直接顶为厚度 6.0m 的细沙岩，基本顶厚度为 15m厚度的粗砂岩。煤层底板为中砂岩，3.采区瓦斯、相对涌水量、媒质采区瓦斯相对涌水量 16m3/t，正常涌水量 160 m3/h 煤尘具有爆炸性。媒质中硬。4.采区储量及服务年限 采区可采储量为 747.3 万 t/a，采区的年生产能力情况大约为 120 万 t/a,按这种情况大约可采 7 年。 5.采取巷道布置 掘进工作面数目有 2 个。为了减少煤柱损失提高采出率，利于灭灾并提高经济效益，根据所给地质条件及采矿工程设计规划，在第一开采水平中，把为该采区服务的运输大巷布置在距地板岩石 20m 处位于地板等高线-360.5 处。 第二章 采区通风系统一、采区进回风上山的选择上（下）山至少有两条，对于生产能力较大的采区可以有 3 到 4 条上山。轨道上山进风，运输上山回风。依据：轨道上山进风，新鲜风流不受煤炭释放的瓦斯、煤尘污染及 放热的影响。运输机上山进风，运输过程中所释放的瓦斯，使进风流的瓦斯、煤尘浓度增大，将影响工作面的安全工作问题。、二、采区工作面进风巷与回风巷的布置区段运输平巷和区段回风平巷分别为进风与回风巷，在采区运输巷进风可使风量经过工作面，将冲洗工作面的煤尘与瓦斯经过回风巷到回风石门到大气中，也可使工人呼吸新鲜空气，也保证了工作面的瓦斯含量控制在瓦斯允许范围之内。三、采煤工作面上行风与下行风的选择上行风与下行风是指风流方向与煤层倾向的关系而言。当采煤工作面进风巷标高低于回风巷标高时，采煤工作面风流沿工作面倾斜向上流动，此种称为上行风，反之为下行风。依据：1.下行风的方向与瓦斯自然流向相反，二者易于混合且不利于出现瓦斯分层流动和局部积聚的现象。2.上行风比下行风工作面的气温要高。3.下行风比上行风所需的机械风量要大。4.下行风在瓦斯起火地点爆炸的可能性要比下行风大。第三章 采区所需风量的确定一...
