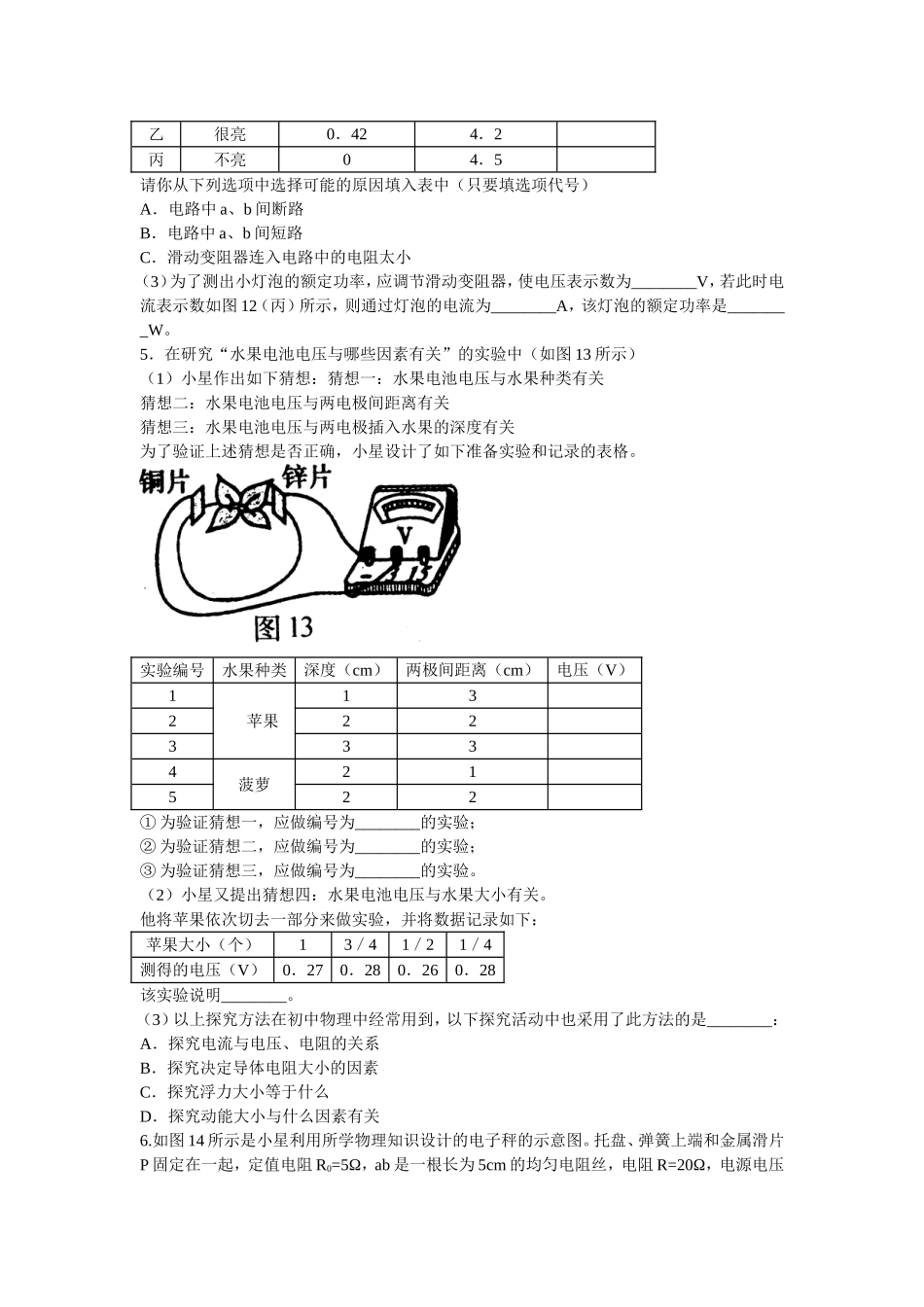

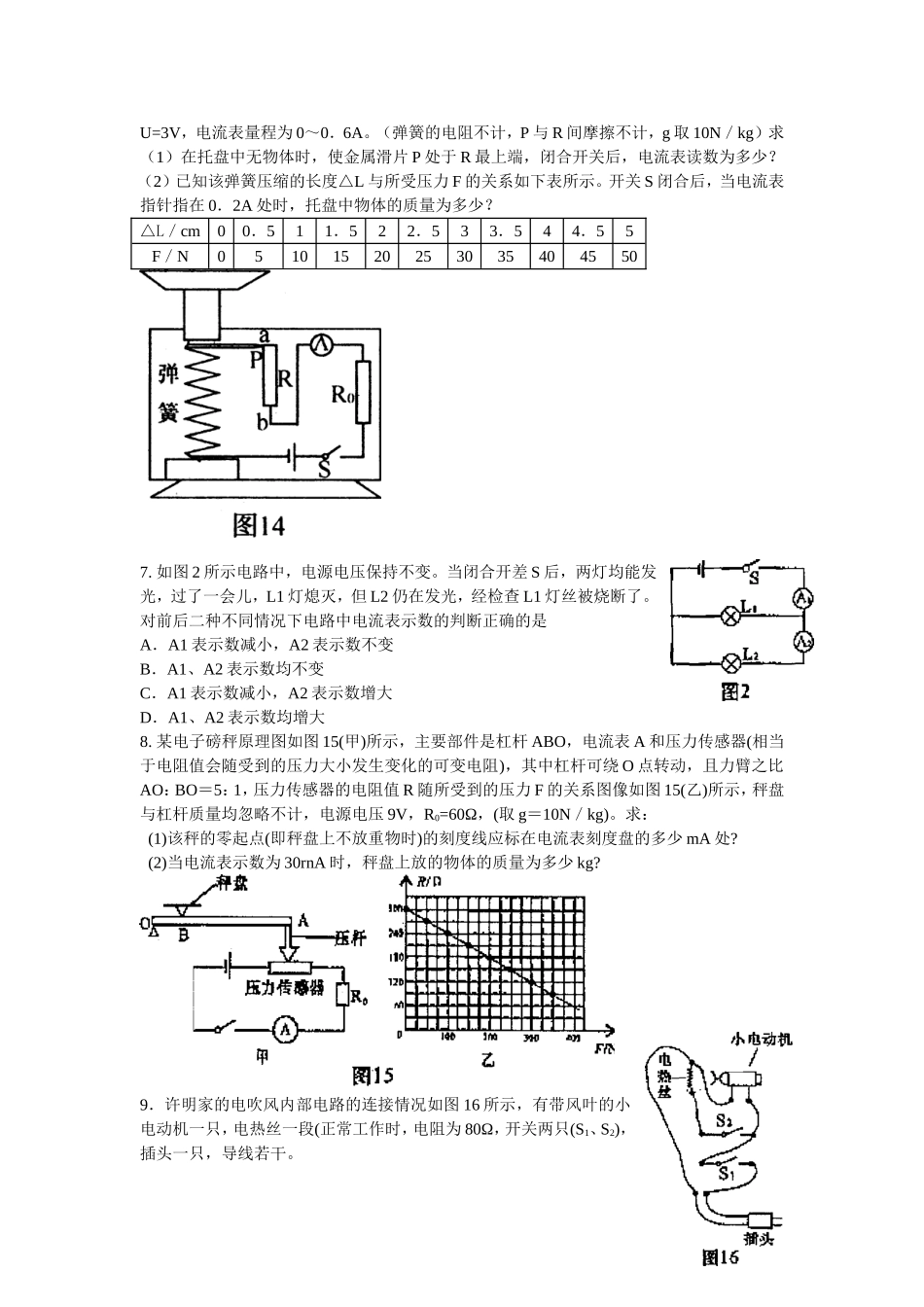

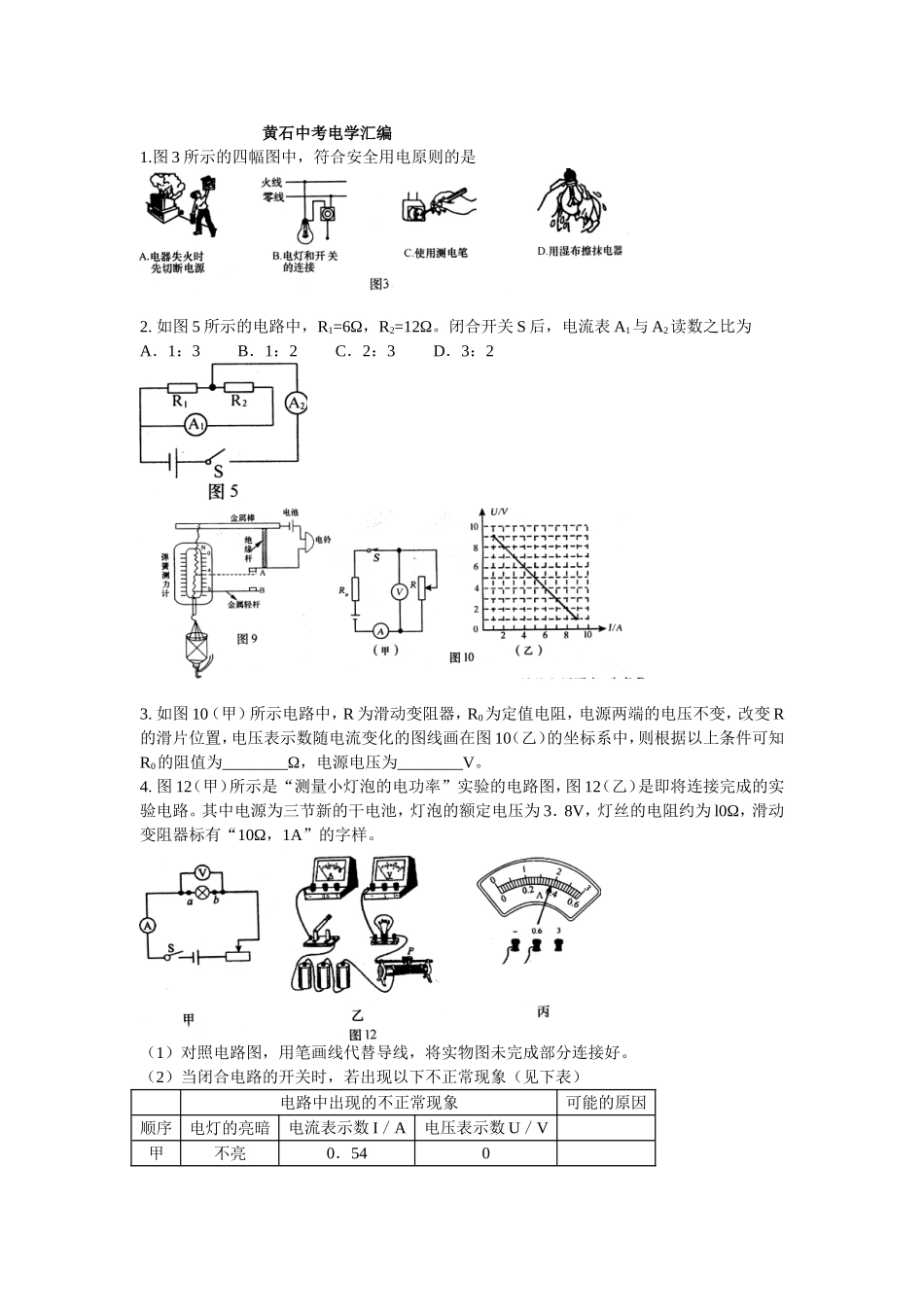

黄石中考电学汇编1.图 3 所示的四幅图中，符合安全用电原则的是2. 如图 5 所示的电路中，R1=6Ω，R2=12Ω。闭合开关 S 后，电流表 A1与 A2读数之比为A．1：3B．1：2C．2：3D．3：23. 如图 10（甲）所示电路中，R 为滑动变阻器，R0为定值电阻，电源两端的电压不变，改变 R的滑片位置，电压表示数随电流变化的图线画在图 10（乙）的坐标系中，则根据以上条件可知R0的阻值为________Ω，电源电压为________V。4. 图 12（甲）所示是“测量小灯泡的电功率”实验的电路图，图 12（乙）是即将连接完成的实验电路。其中电源为三节新的干电池，灯泡的额定电压为 3．8V，灯丝的电阻约为 l0Ω，滑动变阻器标有“10Ω，1A”的字样。（1）对照电路图，用笔画线代替导线，将实物图未完成部分连接好。（2）当闭合电路的开关时，若出现以下不正常现象（见下表） 电路中出现的不正常现象可能的原因顺序电灯的亮暗电流表示数 I／A电压表示数 U／V 甲不亮0．540 乙很亮0．424．2 丙不亮04．5 请你从下列选项中选择可能的原因填入表中（只要填选项代号）A．电路中 a、b 间断路B．电路中 a、b 间短路C．滑动变阻器连入电路中的电阻太小（3）为了测出小灯泡的额定功率，应调节滑动变阻器，使电压表示数为________V，若此时电流表示数如图 12（丙）所示，则通过灯泡的电流为________A，该灯泡的额定功率是________W。5．在研究“水果电池电压与哪些因素有关”的实验中（如图 13 所示）（1）小星作出如下猜想：猜想一：水果电池电压与水果种类有关猜想二：水果电池电压与两电极间距离有关猜想三：水果电池电压与两电极插入水果的深度有关为了验证上述猜想是否正确，小星设计了如下准备实验和记录的表格。实验编号水果种类深度（cm）两极间距离（cm）电压（V）1 苹果 13 222 333 4菠萝21 522 ① 为验证猜想一，应做编号为________的实验；② 为验证猜想二，应做编号为________的实验；③ 为验证猜想三，应做编号为________的实验。（2）小星又提出猜想四：水果电池电压与水果大小有关。他将苹果依次切去一部分来做实验，并将数据记录如下：苹果大小（个）13／41／21／4测得的电压（V）0．270．280．260．28该实验说明________。（3）以上探究方法在初中物理中经常用到，以下探究活动中也采用了此方法的是________：A．探究电流与电压、电阻的关系B．探究决定导体电阻大小的因素C．探究浮力大小等于什么D．探究动能大小与什么因素...
