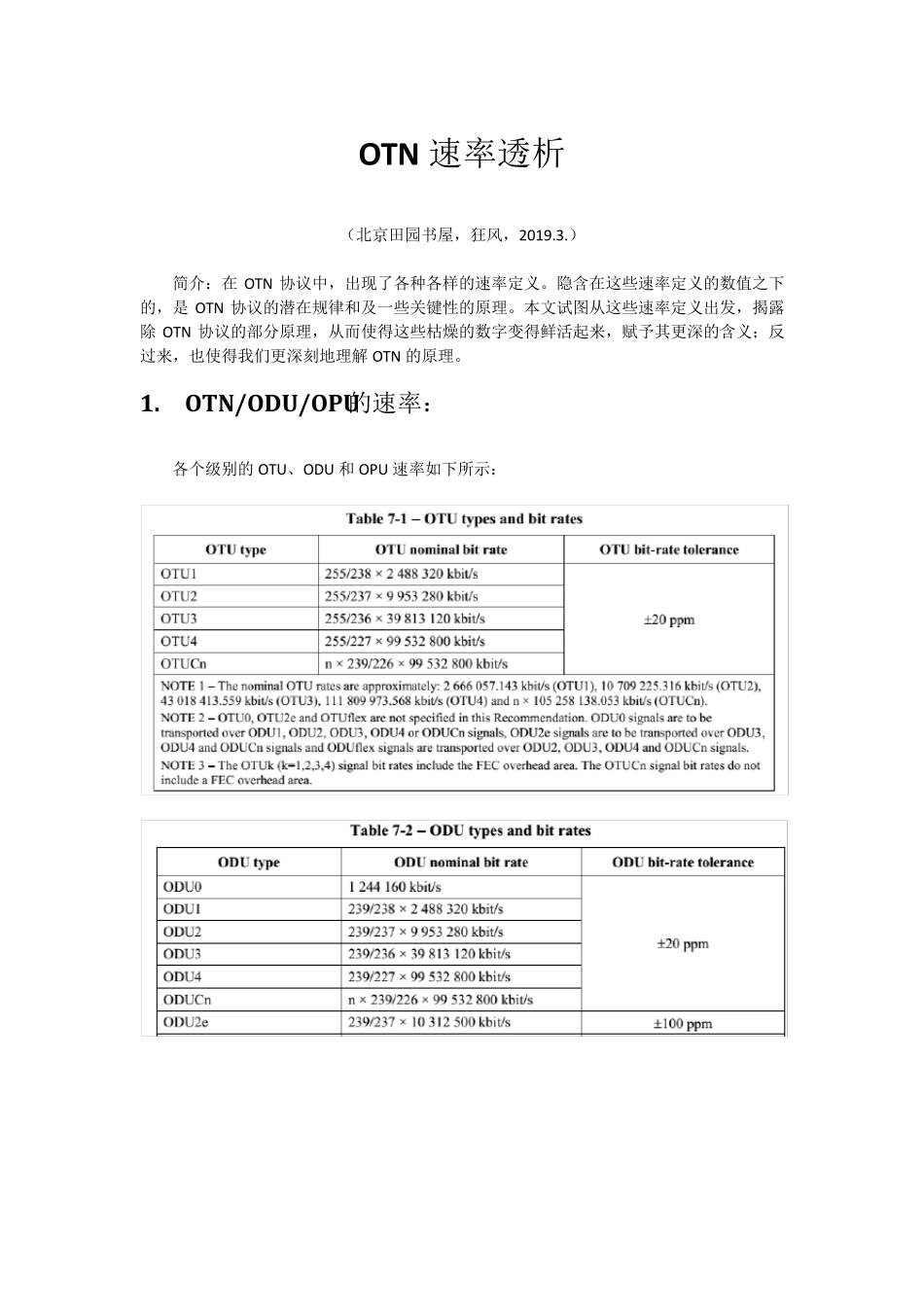

OTN 速率透析 （北京田园书屋，狂风，2019.3.） 简介：在OTN 协议中，出现了各种各样的速率定义。隐含在这些速率定义的数值之下的，是OTN 协议的潜在规律和及一些关键性的原理。本文试图从这些速率定义出发，揭露除OTN 协议的部分原理，从而使得这些枯燥的数字变得鲜活起来，赋予其更深的含义；反过来，也使得我们更深刻地理解OTN 的原理。 1. OTN/ODU/OPU的速率： 各个级别的OTU、ODU 和OPU 速率如下所示： 下面将几个G.709 中的表总在一起，我们来看一下其中的规律。 OTUk ODUk OPUk payload 0 1,244,160kbit/s 238/239*1,244,160kbit/s 1 255/238*2,488,320kbit/s 239/238*2,448,320kbit/s 2,448,320kbit/s 2 255/237*9,953,280kbit/s 239/237*9,953,280kbit/s 238/237*9,953,280kbit/s 2e 255/237*10,312,500kbit/s 239/237*10,312,500kbit/s 238/237*10,312,500kbit/s 3 255/236*39,813,120kbit/s 239/236*39,813,120kbit/s 238/236*39,813,120kbit/s 4 255/227*99,532,800kbit/s 239/227*99,532,800kbit/s 238/227*99,532,800kbit/s 规律1： 同一等级的OTUk、ODUk 和 OPUk payload 的速率之比为： OTUk：ODUk：OPUk = 255:239:238 显示，这与 OTU 的帧结构定义相关。OTU 的每一个帧大小为 4080 行 4 列的结构，其中最后256 列为 FEC，其它部分即 1~3824 列为 ODU 部分，因此 OTUk 和 ODUk 的比例为 255:239。1~14 列为 ODU 开销和 15 和 16 列为 OPU 开销，因此 ODU 和 OPU payload 部分相差 16 行，故 ODUk 和 OPUk payload 部分的速率之比为 239:238。这里需要注意的是，用于速率比较的是 OPUk payload 部分，而不是 OPUk。 规律2：OTU1/OUT2/OTU3 的基准速率分别为STM-16/STM-64/STM-256 的速率，OTU4 的基准速率为10 倍STM-64。OTU2e的基准速率为10GE（10.3125G）速率。 2,488,320kbit/s，9,953,280kbits/s，39,813,120kbit/s，分别是 STM-16/STM-64/STM-256 的速率，99,532,800kbits/s 为10 倍 STM-64 的速率。通过这些基准速率乘以一个因子，即可得到OTU1/2/3/4 的速率。可见 OTU1/OTU2/OTU3 设计之初，就是为了装载 SDH 而考虑的。OTU2e的基准速率式 10.3125G，是为了装载 10GE 信号而考虑的。 规律3：238/237/236/227 因子规律：OTU1/2/3/4 与对应基准速率的比例并不相同，而是存在 238/237/236/227 的因...
