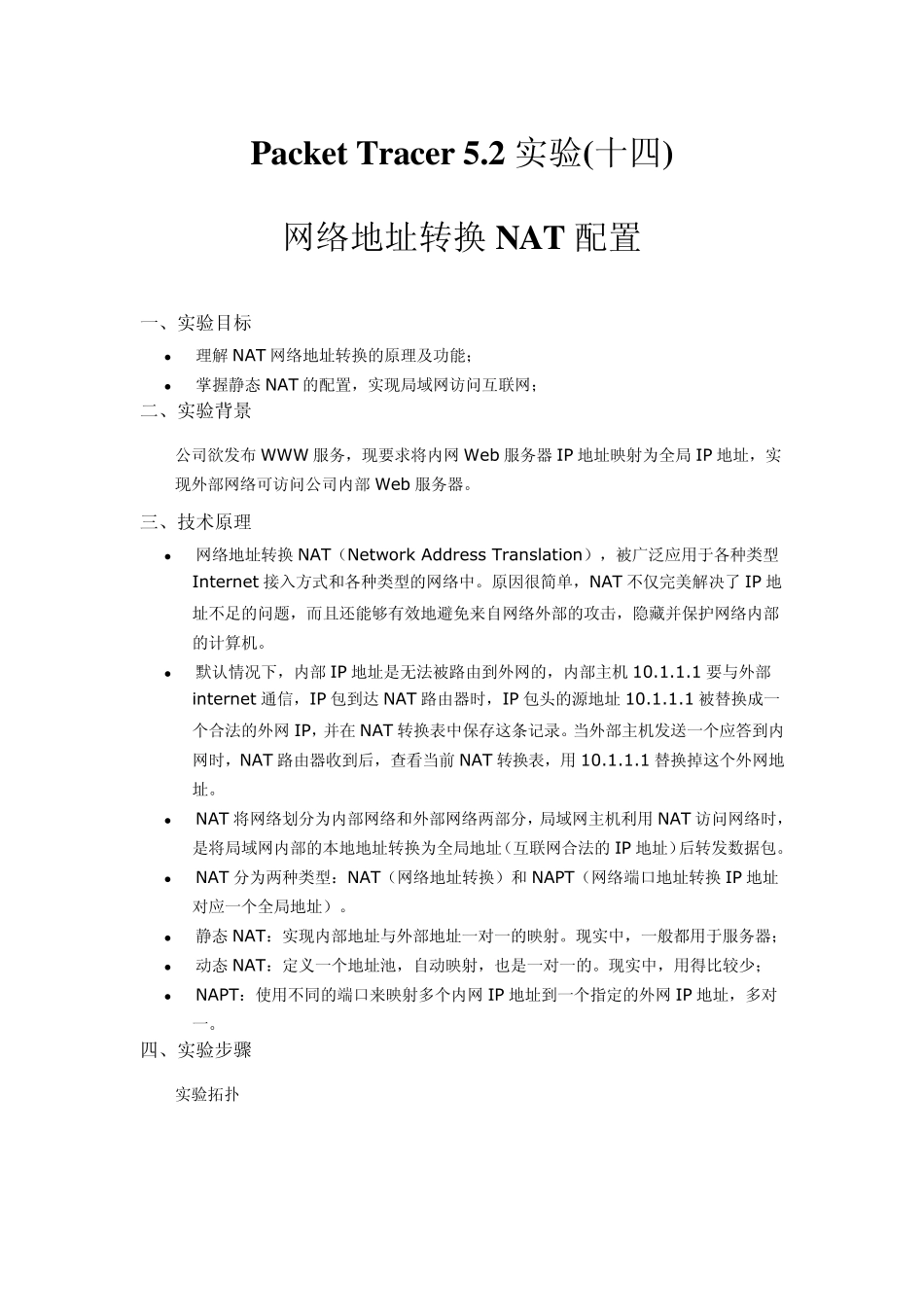

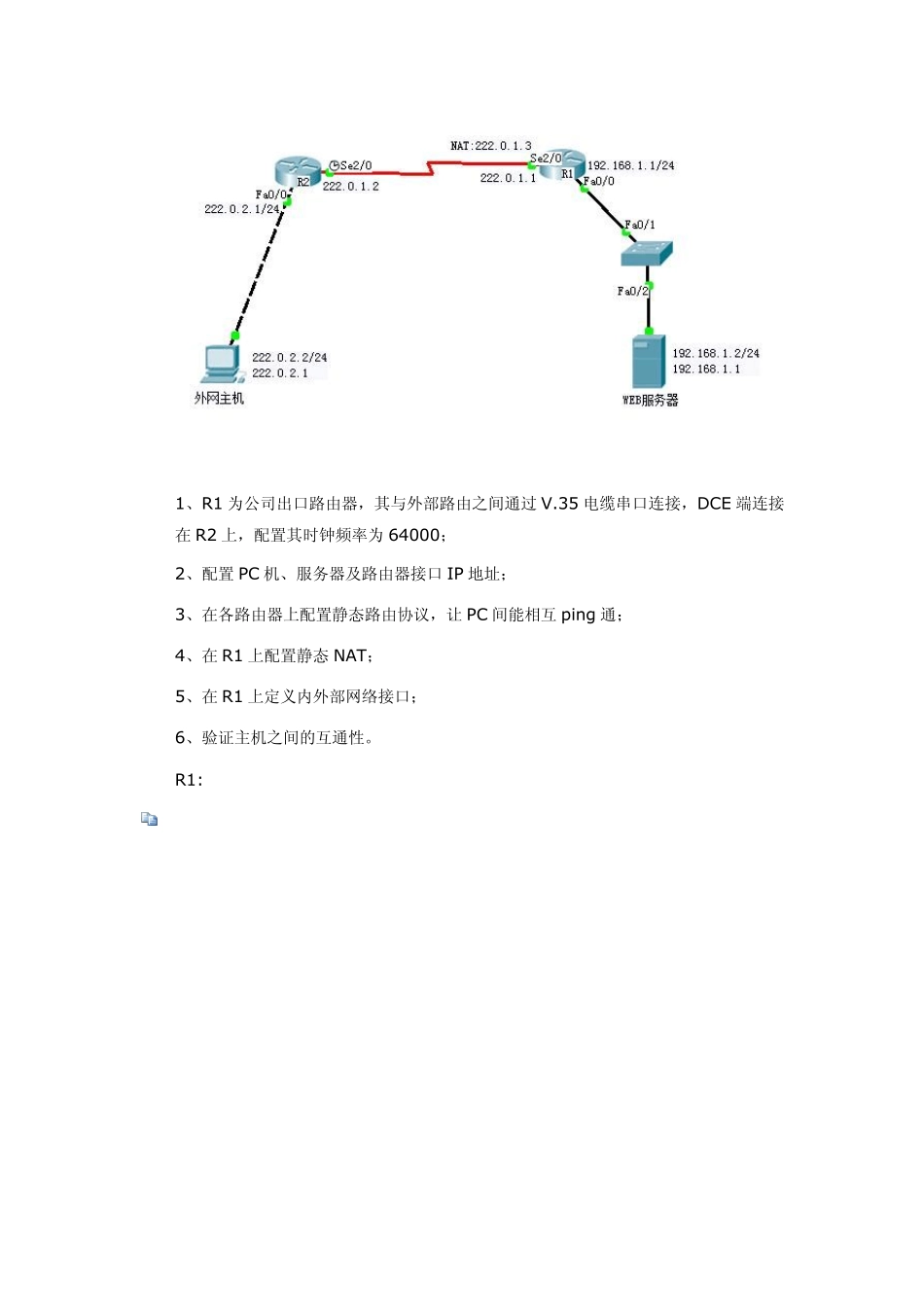

Packet Tracer 5.2 实验(十四) 网络地址转换NAT 配置 一、实验目标 理解 NAT 网络地址转换的原理及功能； 掌握静态 NAT 的配置，实现局域网访问互联网； 二、实验背景 公司欲发布 WWW 服务，现要求将内网Web 服务器 IP 地址映射为全局 IP 地址，实现外部网络可访问公司内部 Web 服务器。 三、技术原理 网络地址转换NAT（Netw ork Address Translation），被广泛应用于各种类型Internet 接入方式和各种类型的网络中。原因很简单，NAT 不仅完美解决了 IP 地址不足的问题，而且还能够有效地避免来自网络外部的攻击，隐藏并保护网络内部的计算机。 默认情况下，内部 IP 地址是无法被路由到外网的，内部主机 10.1.1.1 要与外部internet 通信，IP 包到达 NAT 路由器时，IP 包头的源地址10.1.1.1 被替换成一个合法的外网IP，并在 NAT 转换表中保存这条记录。当外部主机发送一个应答到内网时，NAT 路由器收到后，查看当前 NAT 转换表，用 10.1.1.1 替换掉这个外网地址。 NAT 将网络划分为内部网络和外部网络两部分，局域网主机利用 NAT 访问网络时，是将局域网内部的本地地址转换为全局地址（互联网合法的 IP 地址）后转发数据包。 NAT 分为两种类型：NAT（网络地址转换）和 NAPT（网络端口地址转换IP 地址对应一个全局地址）。 静态 NAT：实现内部地址与外部地址一对一的映射。现实中，一般都用于服务器； 动态 NAT：定义一个地址池，自动映射，也是一对一的。现实中，用得比较少； NAPT：使用不同的端口来映射多个内网IP 地址到一个指定的外网IP 地址，多对一。 四、实验步骤 实验拓扑 1、R1 为公司出口路由器，其与外部路由之间通过 V.35 电缆串口连接，DCE 端连接在 R2 上，配置其时钟频率为 64000； 2、配置 PC 机、服务器及路由器接口 IP 地址； 3、在各路由器上配置静态路由协议，让 PC 间能相互 ping 通； 4、在 R1 上配置静态 NAT； 5、在 R1 上定义内外部网络接口； 6、验证主机之间的互通性。 R1: Router>en Router#conf t Enter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname R1 R1(config)#int fa0/0 R1(config-if)#ip add 192.168.1.1 255.255.255.0 R1(config-if)#no shut %LINK-5-CHANGED: Interface FastEthernet0/0, changed sta...
