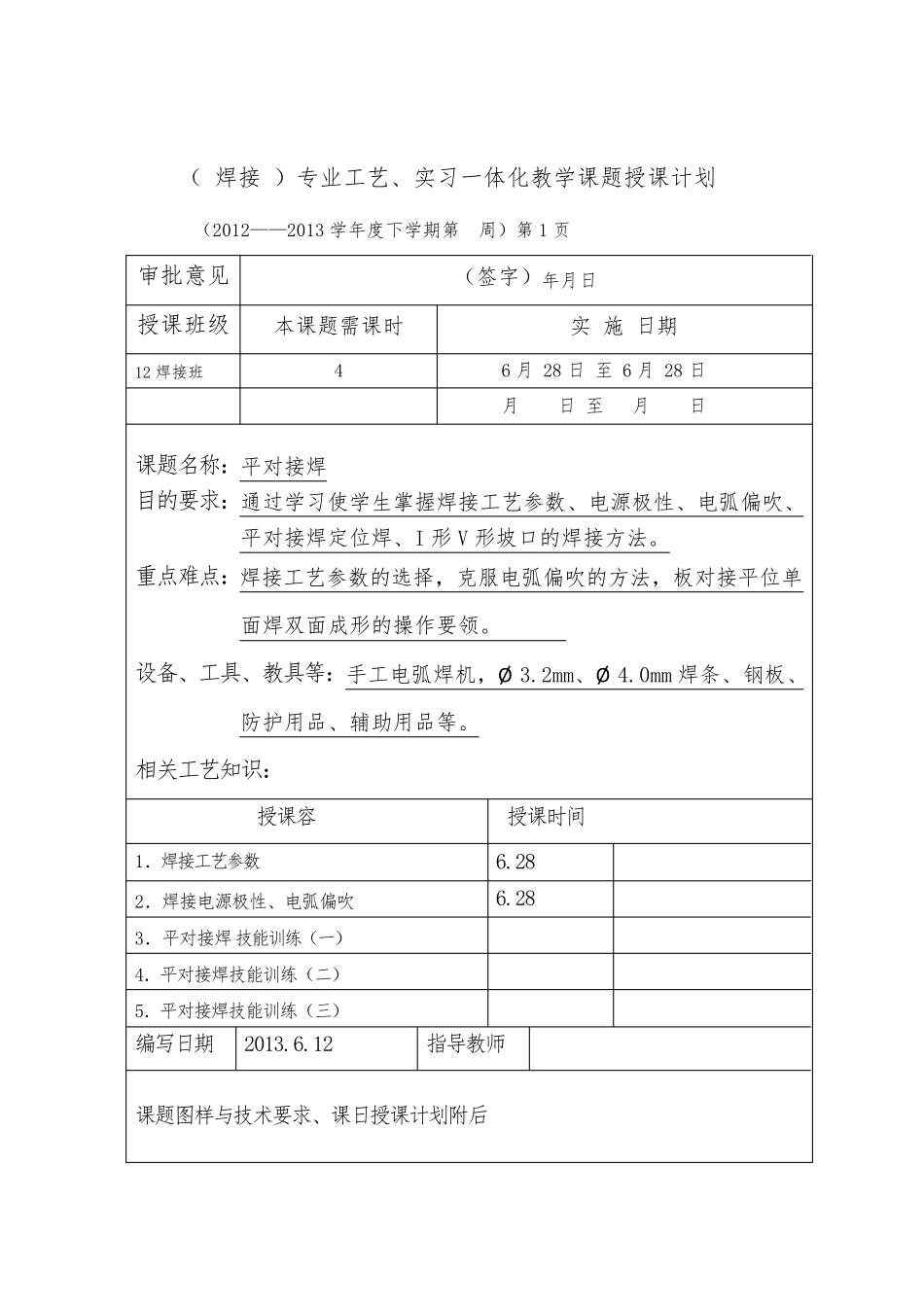

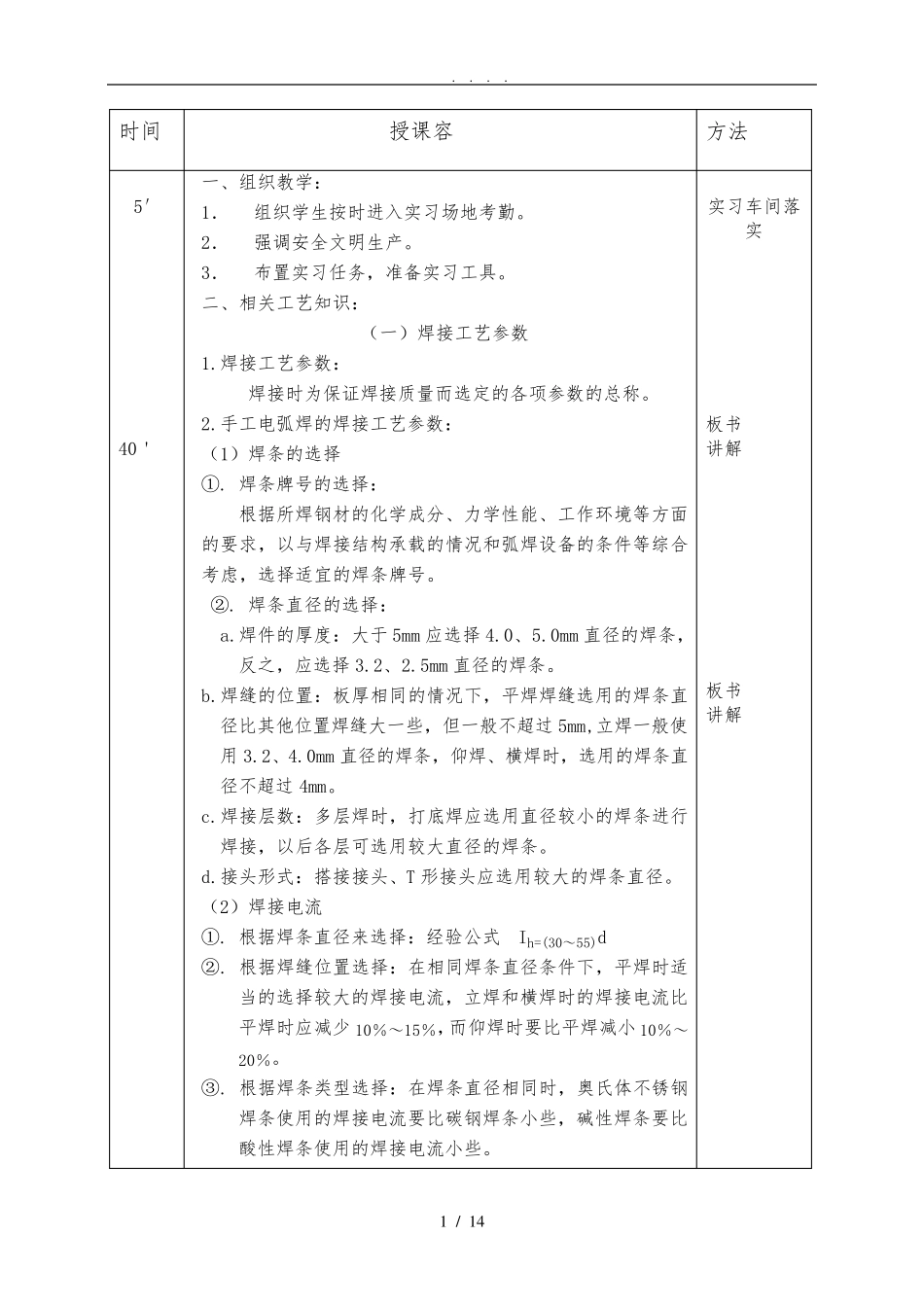

（ 焊接 ）专业工艺、实习一体化教学课题授课计划 （2012——2013 学年度下学期第 周）第1 页 审批意见 （签字）年月日 授课班级 本课题需课时 实 施 日期 12 焊接班 4 6 月 28 日 至 6 月 28 日 月 日 至 月 日 课题名称：平对接焊 目的要求：通过学习使学生掌握焊接工艺参数、电源极性、电弧偏吹、平对接焊定位焊、I 形V 形坡口的焊接方法。 重点难点：焊接工艺参数的选择，克服电弧偏吹的方法，板对接平位单面焊双面成形的操作要领。 设备、工具、教具等：手工电弧焊机，Ø 3.2mm、Ø 4.0mm 焊条、钢板、防护用品、辅助用品等。 相关工艺知识： 授课容 授课时间 1．焊接工艺参数 6.28 2．焊接电源极性、电弧偏吹 6.28 3．平对接焊技能训练（一） 4．平对接焊技能训练（二） 5．平对接焊技能训练（三） 编写日期 2013.6.12 指导教师 课题图样与技术要求、课日授课计划附后 . . . . 1 / 14 时间 授课容 方法 5′ 40＇ 一、组织教学： 1． 组织学生按时进入实习场地考勤。 2． 强调安全文明生产。 3． 布置实习任务，准备实习工具。 二、相关工艺知识： （一）焊接工艺参数 1.焊接工艺参数： 焊接时为保证焊接质量而选定的各项参数的总称。 2.手工电弧焊的焊接工艺参数： （1）焊条的选择 ①. 焊条牌号的选择： 根据所焊钢材的化学成分、力学性能、工作环境等方面的要求，以与焊接结构承载的情况和弧焊设备的条件等综合考虑，选择适宜的焊条牌号。 ②. 焊条直径的选择： a.焊件的厚度：大于5mm 应选择4.0、5.0mm 直径的焊条，反之，应选择3.2、2.5mm 直径的焊条。 b.焊缝的位置：板厚相同的情况下，平焊焊缝选用的焊条直径比其他位置焊缝大一些，但一般不超过5mm,立焊一般使用3.2、4.0mm 直径的焊条，仰焊、横焊时，选用的焊条直径不超过4mm。 c.焊接层数：多层焊时，打底焊应选用直径较小的焊条进行焊接，以后各层可选用较大直径的焊条。 d.接头形式：搭接接头、T 形接头应选用较大的焊条直径。 （2）焊接电流 ①. 根据焊条直径来选择：经验公式 Ih=(30～55)d ②. 根据焊缝位置选择：在相同焊条直径条件下，平焊时适当的选择较大的焊接电流，立焊和横焊时的焊接电流比平焊时应减少10％～15％，而仰焊时要比平焊减小10％～20％。 ③. 根据焊条类型选择：在焊条直径相同时，奥氏体不锈钢焊条使用的焊接电流要比碳钢焊条小些，碱性焊条要比酸...
