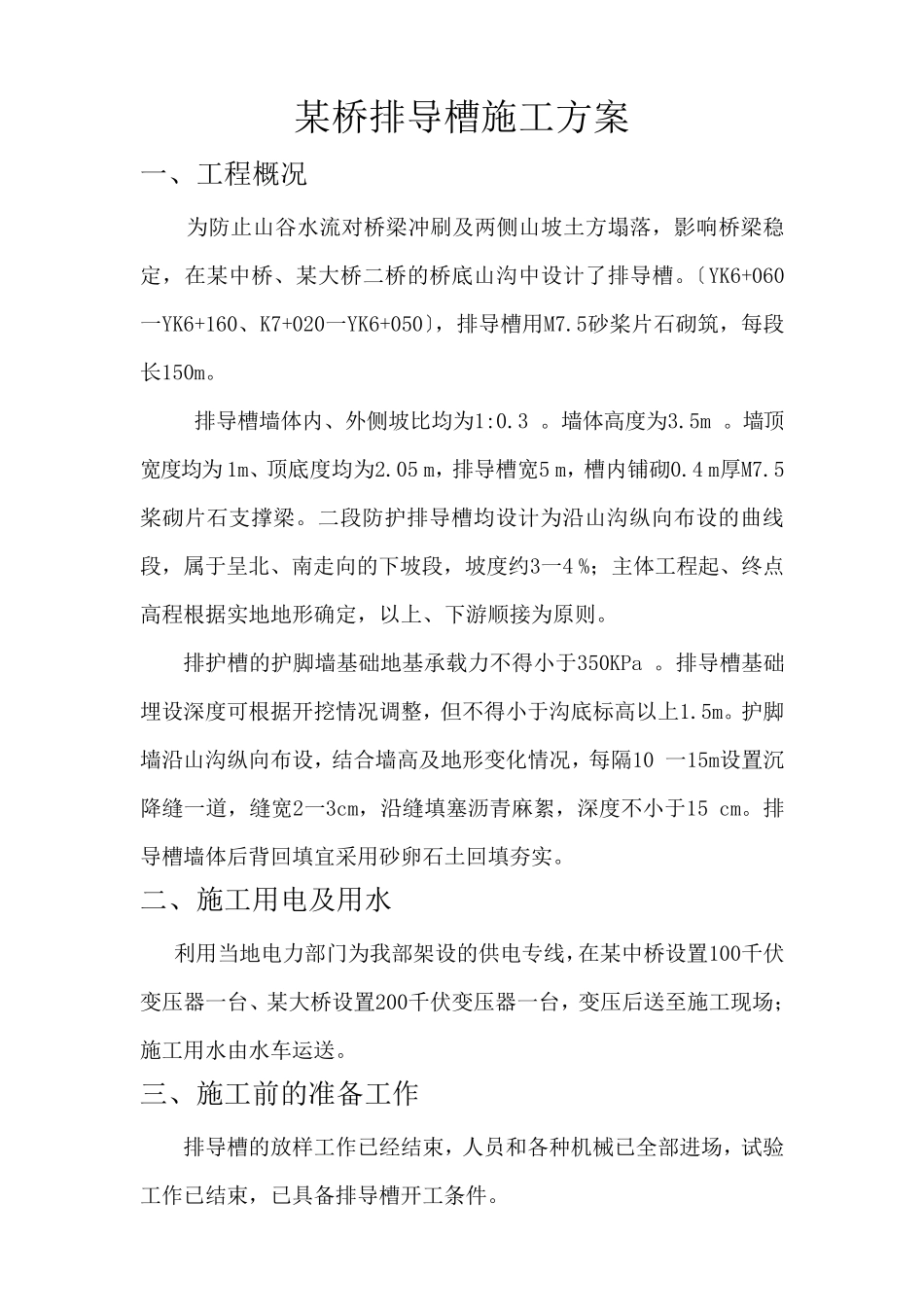

某桥排导槽施工方案 一、工程概况 为防止山谷水流对桥梁冲刷及两侧山坡土方塌落，影响桥梁稳定，在某中桥、某大桥二桥的桥底山沟中设计了排导槽。〔YK6+060一YK6+160、K7+020一YK6+050〕，排导槽用M7.5砂桨片石砌筑，每段长150m。 排导槽墙体内、外侧坡比均为1:0.3 。墙体高度为3.5m 。墙顶宽度均为1m、顶底度均为2.05 m，排导槽宽5 m，槽内铺砌0.4 m厚M7.5桨砌片石支撑梁。二段防护排导槽均设计为沿山沟纵向布设的曲线段，属于呈北、南走向的下坡段，坡度约3一4 %；主体工程起、终点高程根据实地地形确定，以上、下游顺接为原则。 排护槽的护脚墙基础地基承载力不得小于350KPa 。排导槽基础埋设深度可根据开挖情况调整，但不得小于沟底标高以上1.5m。护脚墙沿山沟纵向布设，结合墙高及地形变化情况，每隔10 一15m设置沉降缝一道，缝宽2一3cm，沿缝填塞沥青麻絮，深度不小于15 cm。排导槽墙体后背回填宜采用砂卵石土回填夯实。 二、施工用电及用水 利用当地电力部门为我部架设的供电专线，在某中桥设置100千伏变压器一台、某大桥设置200千伏变压器一台，变压后送至施工现场；施工用水由水车运送。 三、施工前的准备工作 排导槽的放样工作已经结束，人员和各种机械已全部进场，试验工作已结束，已具备排导槽开工条件。 1、主要材料来源 石料来源于距本合同段50公里处湟源、30公里处小峡采石场，经检验合格，石质和储量可满足工程所需；中、粗砂来源于距本合同段约20公里的多吧的康城砂场，可满足工程需求。 水泥来源于祁连山、大通第一水泥厂。 钢材来源于甘肃酒泉、新疆八一钢铁厂。 四、工程数量 挖基土方为4760m3 回 填 土 方 为760m3 浆砌片石为2989m3 浆砌片石铺砌为560m3 五、施工组织措施 排导槽施工由路基二队负责施工，现场 工程负责人： 责任工程师： 质检技术员： 试验负责人： 六、施工方案 根据施工放样成果、地理条件和结合现有施工装备。排导槽在施工前，采用分段进行开挖，在开挖的过程中，采用机械开挖，人工对基底进行整平，同时将弃方用自卸车拉运至弃土场。 1 主要施工方法及施工要求 1、 施工顺序安排 排导槽工程施工，宜采用分段施工。施工时原则上每段按15m划分成一个施工段。 施工时，应注意在适当位置留有施工进出口通道，以保证在施工过程中，不中断施工现场材料的正常供给。 2、施工测量 在开工之前应做好施工测量工作。主要内容包括排护槽的中线、几何尺寸、原地面高程...
