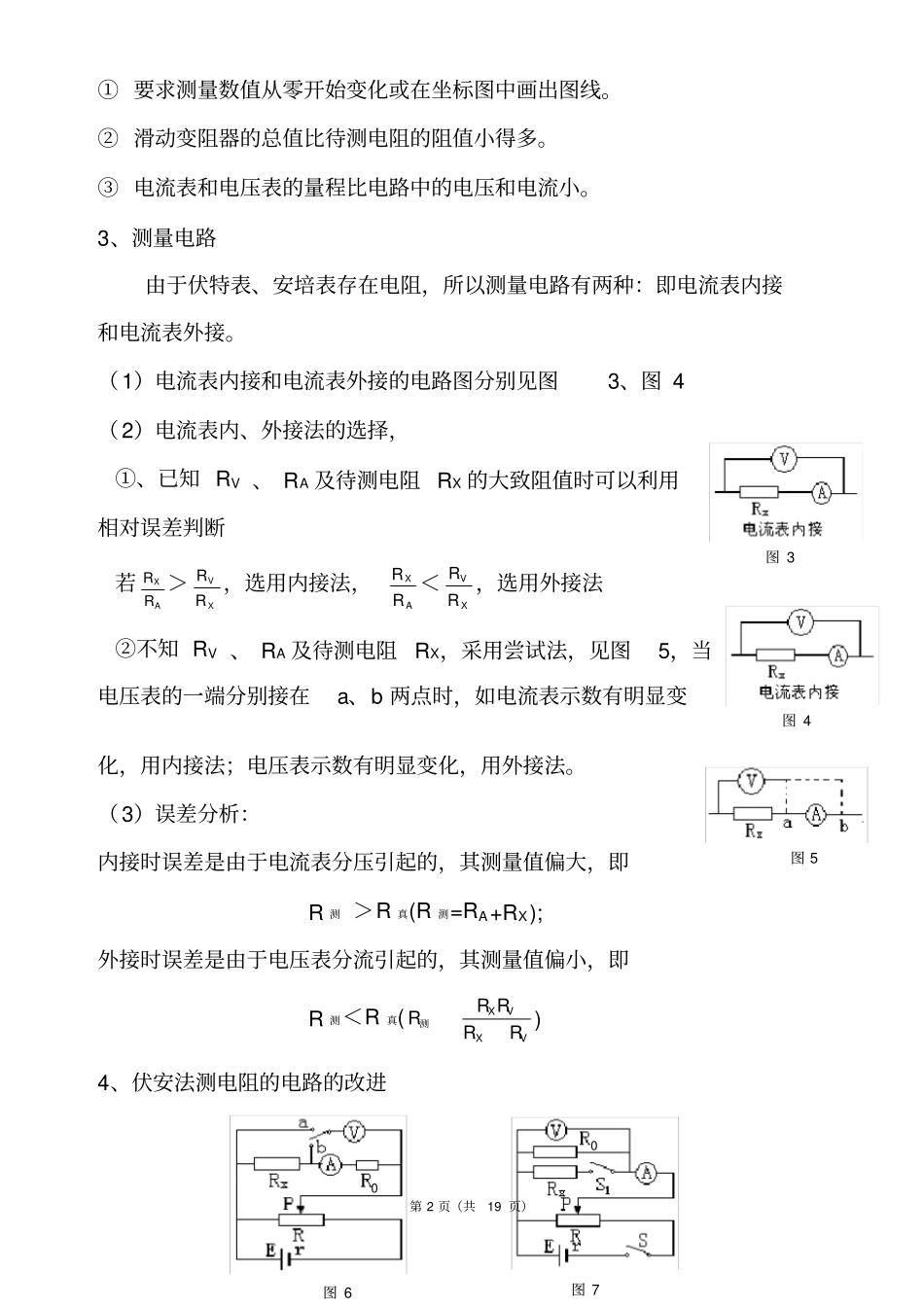

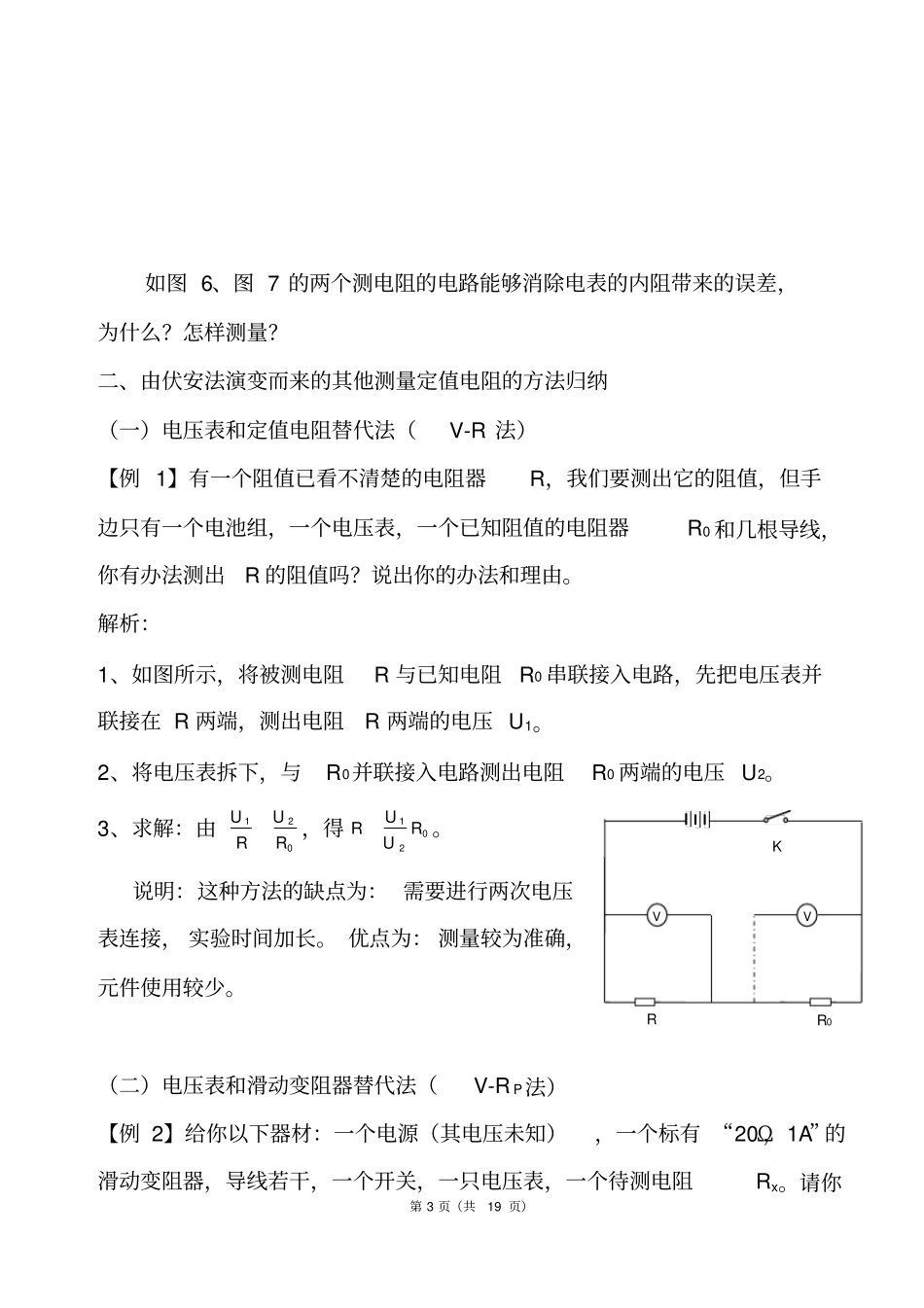

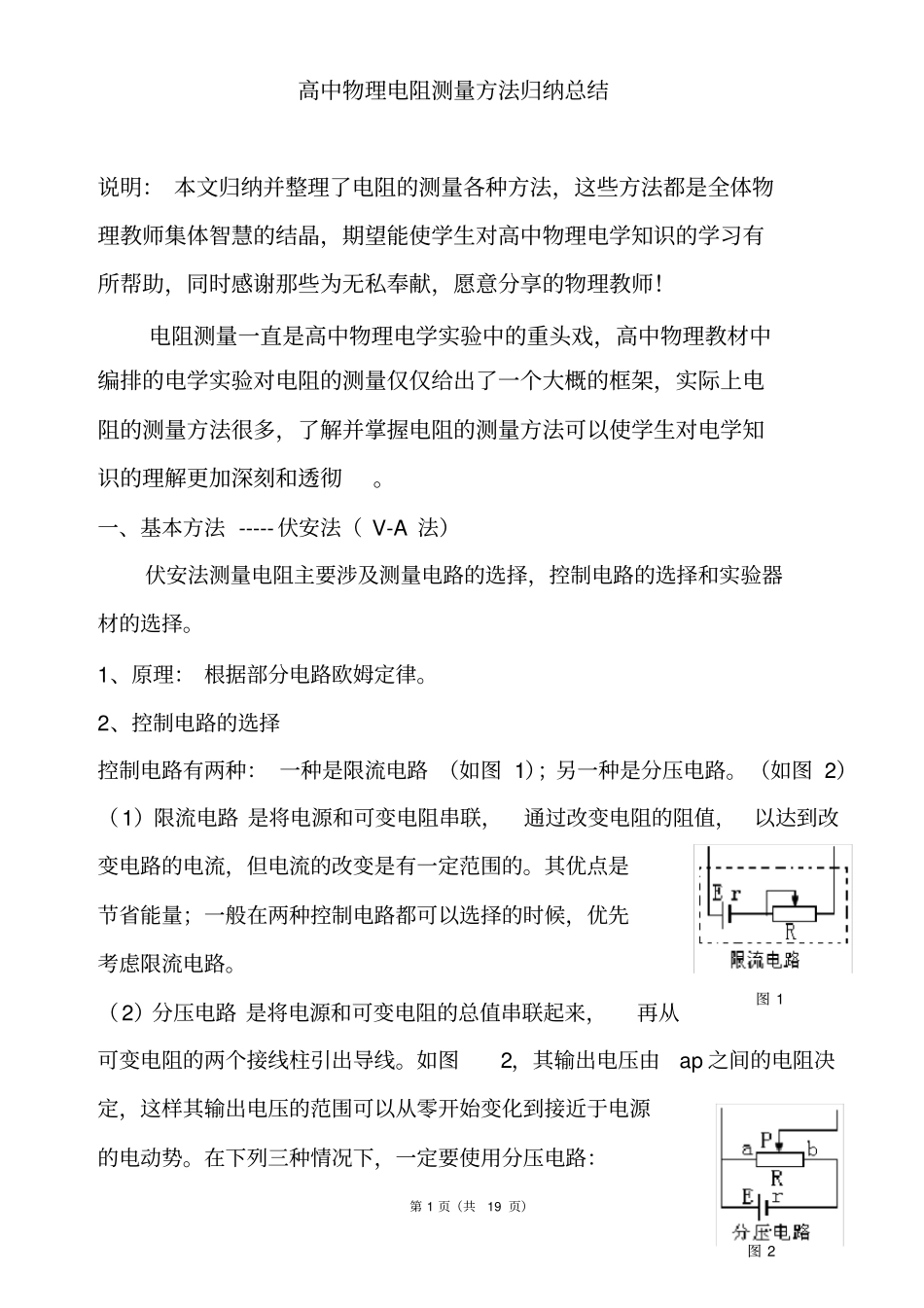

第 1 页（共 19 页）高中物理电阻测量方法归纳总结说明： 本文归纳并整理了电阻的测量各种方法，这些方法都是全体物理教师集体智慧的结晶，期望能使学生对高中物理电学知识的学习有所帮助，同时感谢那些为无私奉献，愿意分享的物理教师！电阻测量一直是高中物理电学实验中的重头戏，高中物理教材中编排的电学实验对电阻的测量仅仅给出了一个大概的框架，实际上电阻的测量方法很多，了解并掌握电阻的测量方法可以使学生对电学知识的理解更加深刻和透彻。一、基本方法 ----- 伏安法（ V-A 法）伏安法测量电阻主要涉及测量电路的选择，控制电路的选择和实验器材的选择。1、原理： 根据部分电路欧姆定律。2、控制电路的选择控制电路有两种： 一种是限流电路 （如图 1）；另一种是分压电路。（如图 2）（1）限流电路 是将电源和可变电阻串联，通过改变电阻的阻值，以达到改变电路的电流，但电流的改变是有一定范围的。其优点是节省能量；一般在两种控制电路都可以选择的时候，优先考虑限流电路。（2）分压电路 是将电源和可变电阻的总值串联起来，再从可变电阻的两个接线柱引出导线。如图2，其输出电压由ap 之间的电阻决定，这样其输出电压的范围可以从零开始变化到接近于电源的电动势。在下列三种情况下，一定要使用分压电路：图 1 图 2 第 2 页（共 19 页）① 要求测量数值从零开始变化或在坐标图中画出图线。② 滑动变阻器的总值比待测电阻的阻值小得多。③ 电流表和电压表的量程比电路中的电压和电流小。3、测量电路由于伏特表、安培表存在电阻，所以测量电路有两种：即电流表内接和电流表外接。（1）电流表内接和电流表外接的电路图分别见图3、图 4 （2）电流表内、外接法的选择，①、已知 RV 、 RA 及待测电阻 RX 的大致阻值时可以利用相对误差判断若AXRR ＞XVRR ，选用内接法，AXRR ＜XVRR ，选用外接法②不知 RV 、 RA 及待测电阻RX，采用尝试法，见图5，当电压表的一端分别接在a、b 两点时，如电流表示数有明显变化，用内接法；电压表示数有明显变化，用外接法。（3）误差分析：内接时误差是由于电流表分压引起的，其测量值偏大，即R 测 ＞R 真(R 测=RA+RX); 外接时误差是由于电压表分流引起的，其测量值偏小，即R 测＜R 真(VXVXRRRRR测) 4、伏安法测电阻的电路的改进图 5 图 6 0 图 3 图 4 图 7 0 第 3 页（共 19 页）如图 6、图 7 的两个测电阻的电路能够消除电表...
