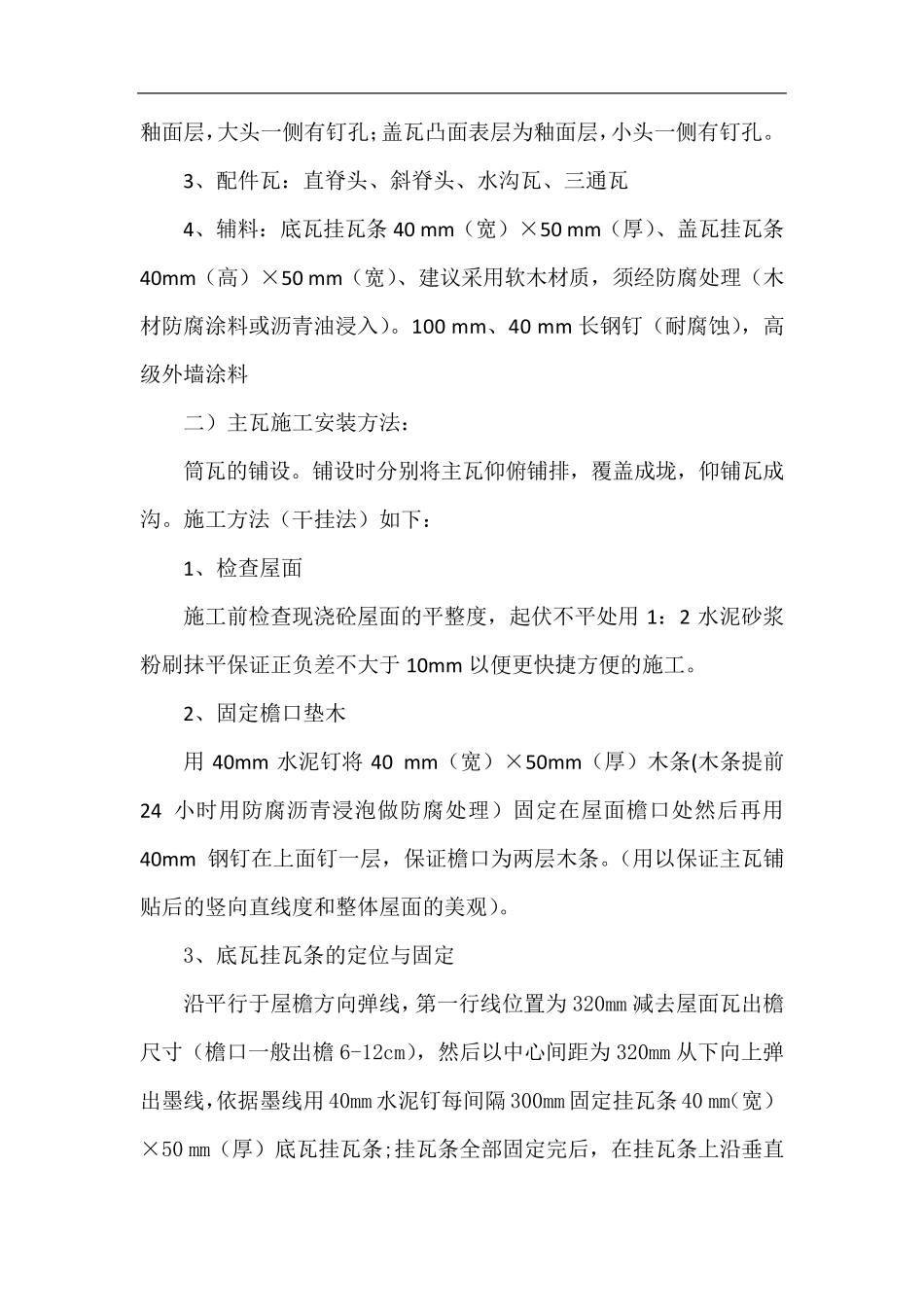

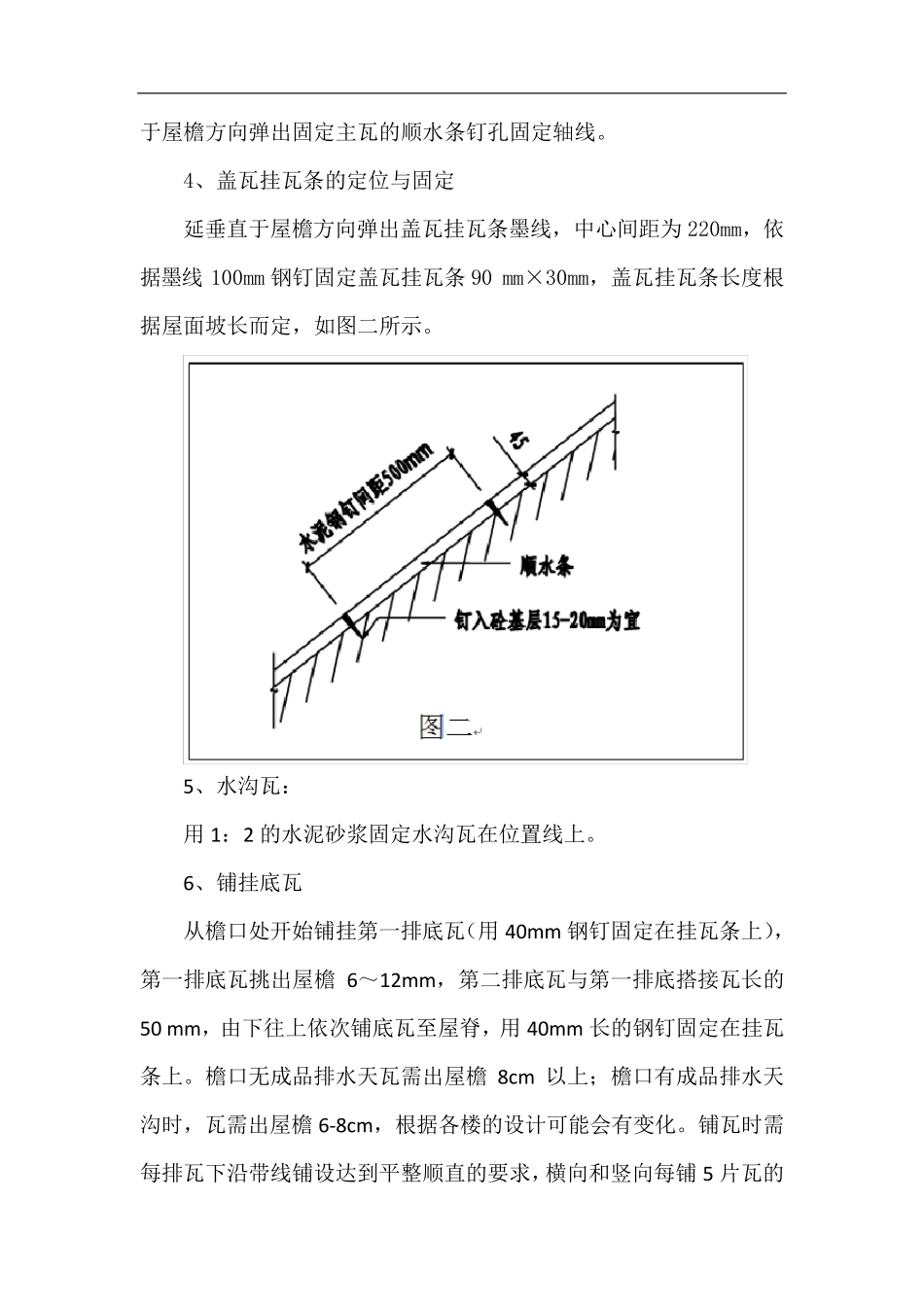

一、编制依据： 1、坡屋面建筑构造（09j202-1） 2、屋面工程质量验收规范（GB50207-2012） 二、铺设瓦片工艺流程： 屋面找平→弹线→顺水条→挂瓦条→阴沟瓦铺设→主瓦铺设脊瓦铺设→边瓦的铺设→正脊头、斜脊头、三通铺设→缝隙和屋面清理 三、操作步骤： 一）说明 1、筒瓦主瓦外形尺寸见下图。 2、主瓦分为底瓦和盖瓦两类，外形尺寸相同。底瓦凹面表层为331111 釉面层，大头一侧有钉孔；盖瓦凸面表层为釉面层，小头一侧有钉孔。 3、配件瓦：直脊头、斜脊头、水沟瓦、三通瓦 4、辅料：底瓦挂瓦条40 m m （宽）×50 m m （厚）、盖瓦挂瓦条40m m （高）×50 m m （宽）、建议采用软木材质，须经防腐处理（木材防腐涂料或沥青油浸入）。100 m m 、40 m m 长钢钉（耐腐蚀），高级外墙涂料 二）主瓦施工安装方法： 筒瓦的铺设。铺设时分别将主瓦仰俯铺排，覆盖成垅，仰铺瓦成沟。施工方法（干挂法）如下： 1、检查屋面 施工前检查现浇砼屋面的平整度，起伏不平处用 1：2 水泥砂浆粉刷抹平保证正负差不大于 10m m 以便更快捷方便的施工。 2、固定檐口垫木 用 40m m 水泥钉将 40 m m （宽）×50m m （厚）木条(木条提前24 小时用防腐沥青浸泡做防腐处理）固定在屋面檐口处然后再用40m m 钢钉在上面钉一层，保证檐口为两层木条。（用以保证主瓦铺贴后的竖向直线度和整体屋面的美观）。 3、底瓦挂瓦条的定位与固定 沿平行于屋檐方向弹线，第一行线位置为320mm 减去屋面瓦出檐尺寸（檐口一般出檐 6-12cm），然后以中心 间 距 为320mm 从 下向上弹出墨 线，依 据 墨 线用 40mm 水泥钉每 间 隔 300mm 固定挂瓦条40 mm（宽）×50 mm（厚）底瓦挂瓦条;挂瓦条全 部 固定完 后，在挂瓦条上沿垂 直 于屋檐方向弹出固定主瓦的顺水条钉孔固定轴线。 4、盖瓦挂瓦条的定位与固定 延垂直于屋檐方向弹出盖瓦挂瓦条墨线，中心间距为220mm，依据墨线100mm 钢钉固定盖瓦挂瓦条90 mm×30mm，盖瓦挂瓦条长度根据屋面坡长而定，如图二所示。 5、水沟瓦： 用 1：2 的水泥砂浆固定水沟瓦在位置线上。 6、铺挂底瓦 从檐口处开始铺挂第一排底瓦（用 40m m 钢钉固定在挂瓦条上），第一排底瓦挑出屋檐6～12m m ，第二排底瓦与第一排底搭接瓦长的50 m m ，由下往上依次铺底瓦至屋脊，用 40m m 长的钢钉固定在挂瓦条上。檐口无成品排水天瓦需出屋檐8cm以上；檐口有成品排水天沟时...
