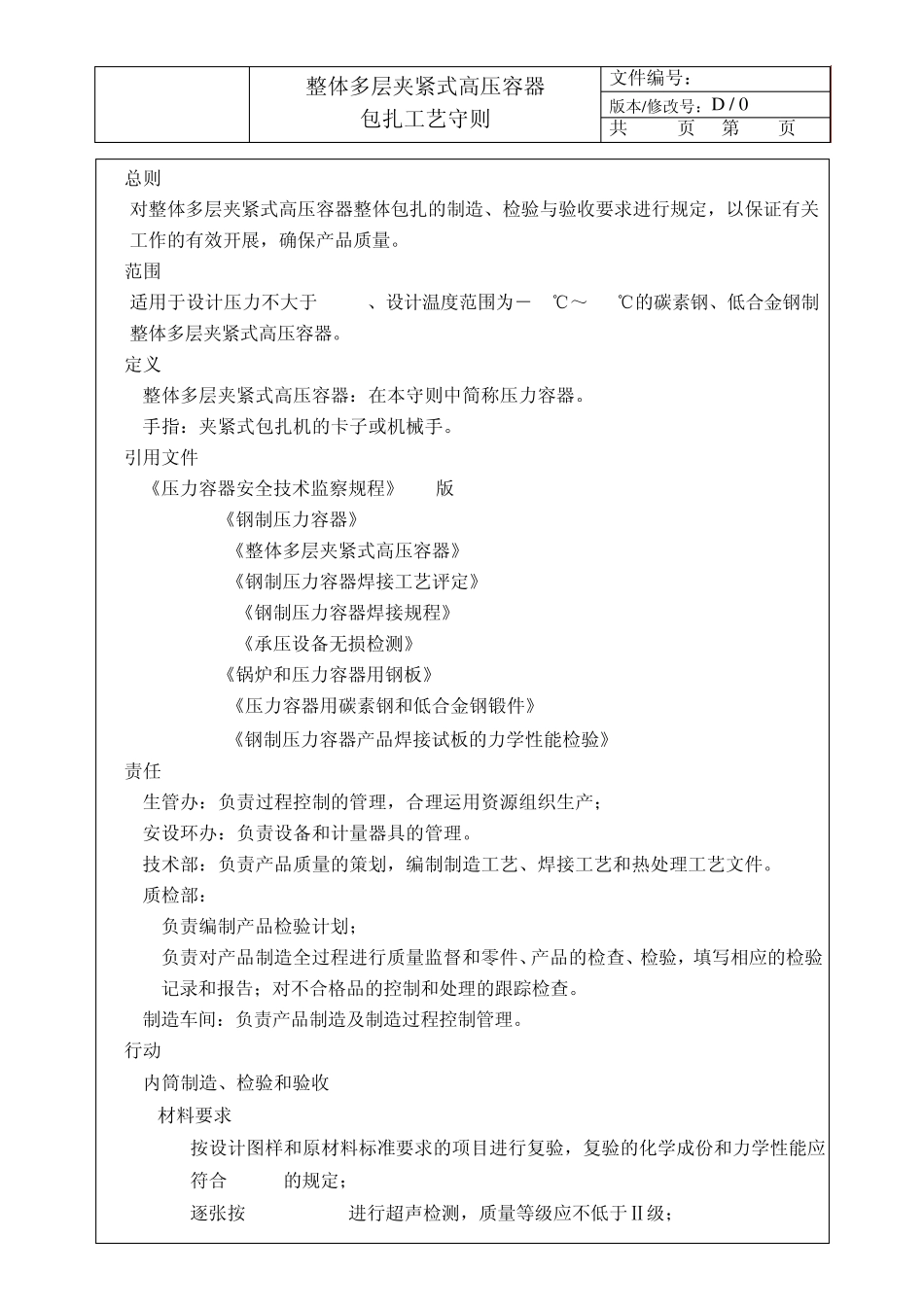

整体多层夹紧式高压容器 包扎工艺守则 文件编号：QCM(Y)G-030 版本/修改号：D / 0 共 10 页 第 1 页 1.总则 对整体多层夹紧式高压容器整体包扎的制造、检验与验收要求进行规定，以保证有关工作的有效开展，确保产品质量。 2.范围 适用于设计压力不大于35MPa、设计温度范围为－20℃～350℃的碳素钢、低合金钢制整体多层夹紧式高压容器。 3.定义 3.1 整体多层夹紧式高压容器：在本守则中简称压力容器。 3.2 手指：夹紧式包扎机的卡子或机械手。 4.引用文件 《压力容器安全技术监察规程》 99版 GB 150 《钢制压力容器》 HG 3129 《整体多层夹紧式高压容器》 JB 4708 《钢制压力容器焊接工艺评定》 JB/T 4709 《钢制压力容器焊接规程》 JB/T 4730 《承压设备无损检测》 GB 713 《锅炉和压力容器用钢板》 JB 4726 《压力容器用碳素钢和低合金钢锻件》 JB 4744 《钢制压力容器产品焊接试板的力学性能检验》 5.责任 5.1 生管办：负责过程控制的管理，合理运用资源组织生产； 5.2 安设环办：负责设备和计量器具的管理。 5.3 技术部：负责产品质量的策划，编制制造工艺、焊接工艺和热处理工艺文件。 5.4 质检部： 5.4.1 负责编制产品检验计划； 5.4.2 负责对产品制造全过程进行质量监督和零件、产品的检查、检验，填写相应的检验记录和报告；对不合格品的控制和处理的跟踪检查。 5.5 制造车间：负责产品制造及制造过程控制管理。 6.行动 6.1 内筒制造、检验和验收 6.1.1材料要求 a) 按设计图样和原材料标准要求的项目进行复验，复验的化学成份和力学性能应符合 GB713的规定； b) 逐张按 JB/T4730.3进行超声检测，质量等级应不低于Ⅱ级； 整体多层夹紧式高压容器 包扎工艺守则 文件编号：QCM(Y)G-030 版本/修改号：D / 0 共 10 页 第 2 页 c) 逐张进行拉力试验和夏比（V型缺口）常温冲击试验。 6.1.2划线 a) 内筒下料尺寸按下式： （中径展长+刨边余量1）×（筒体长度+刨边余量2）×图样板厚 其中：刨边余量1等于 10mm 刨边余量2等于 n×10mm（n为筒节数量） 注： 1) 内筒内径选上偏差或者取中间偏差； 2) 内筒内、外表面不要求作机加工； 3) 检查对角线尺寸，允差≤1mm； 4) 最短筒节长度不小于 300mm。 b) 同时下一付内筒焊接试板（与内筒材料具有相同钢号、规格和热处理状态），试板尺寸：450×135×板厚； c) 板材划线后切割前须按规定作...
