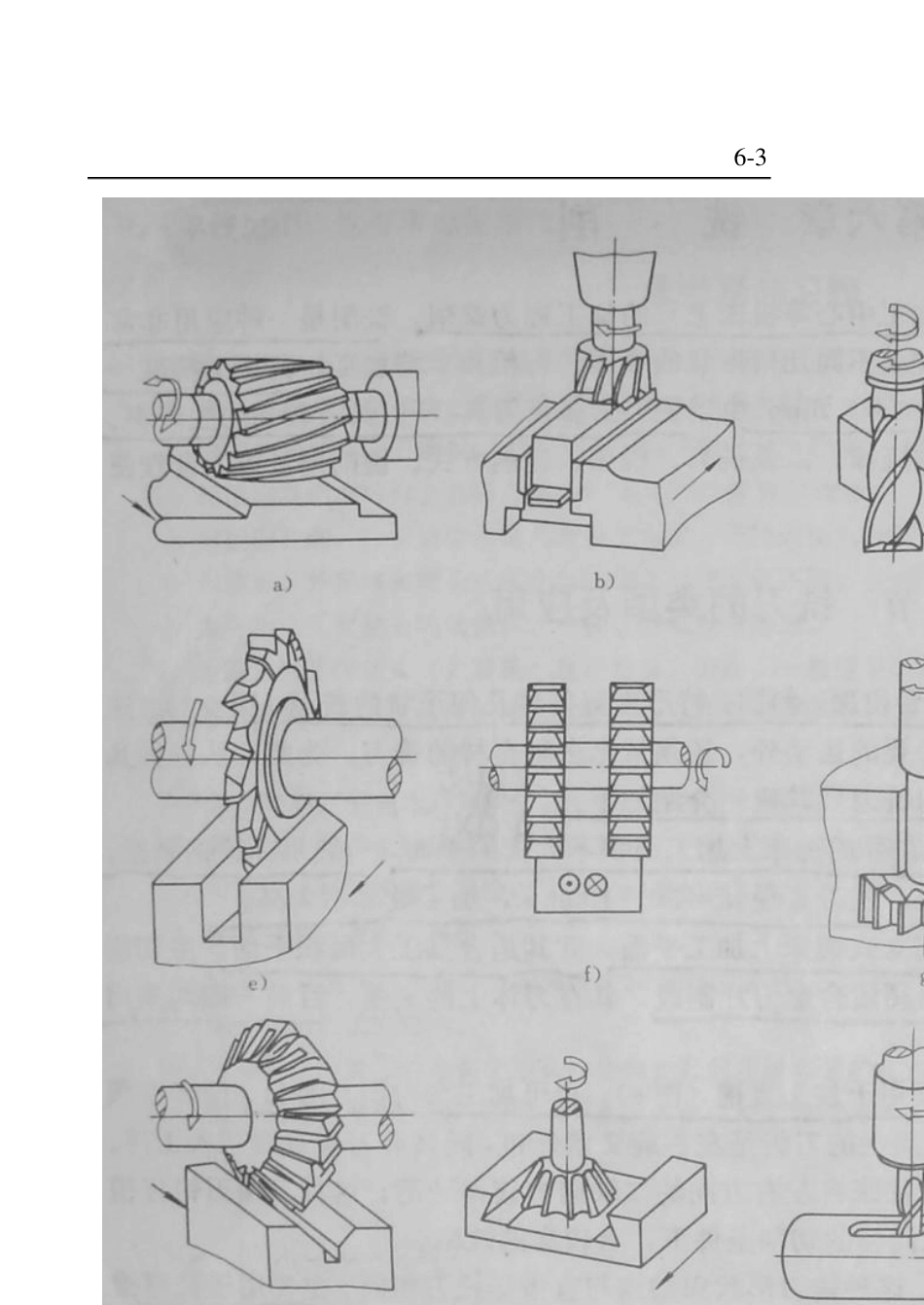

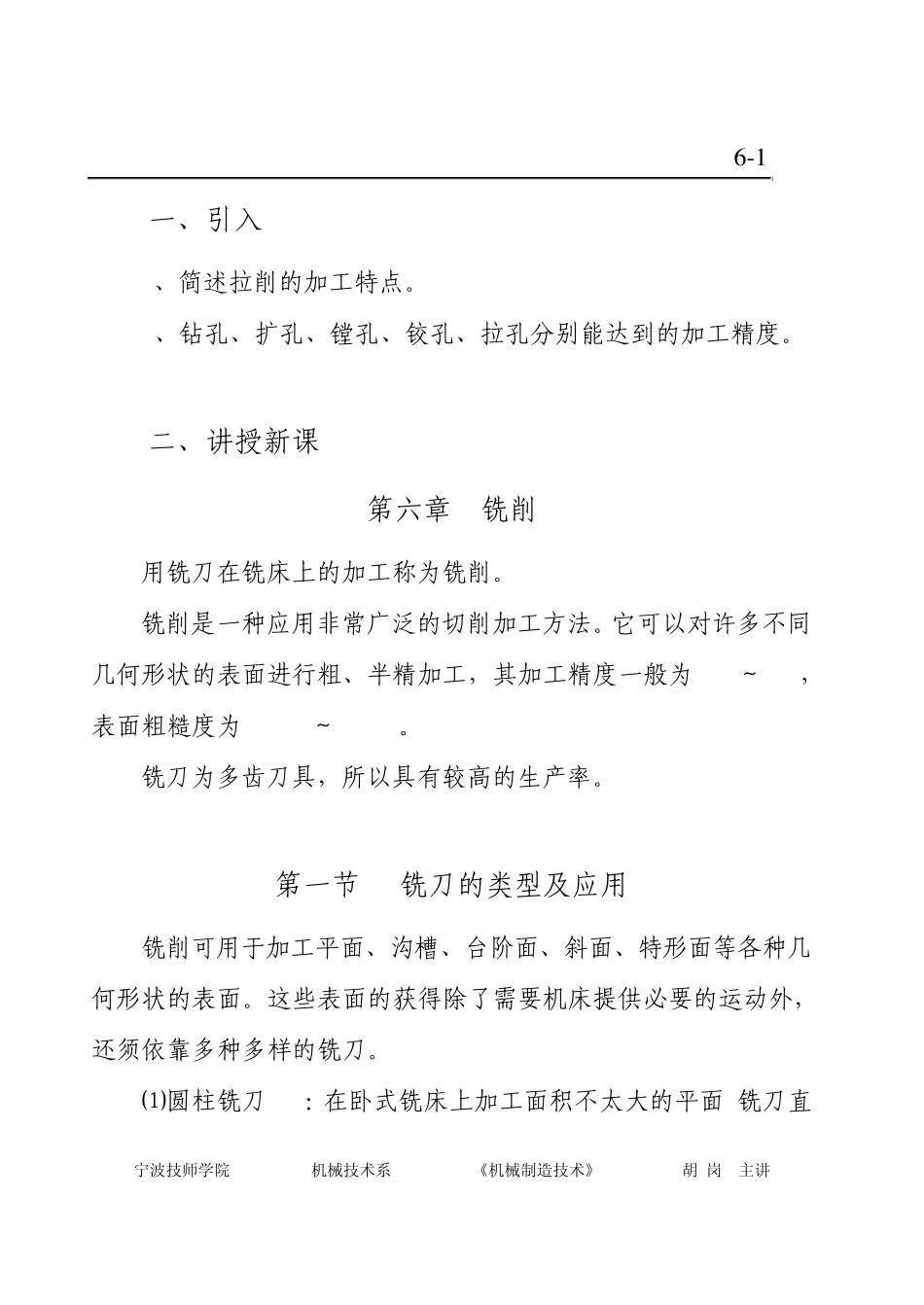

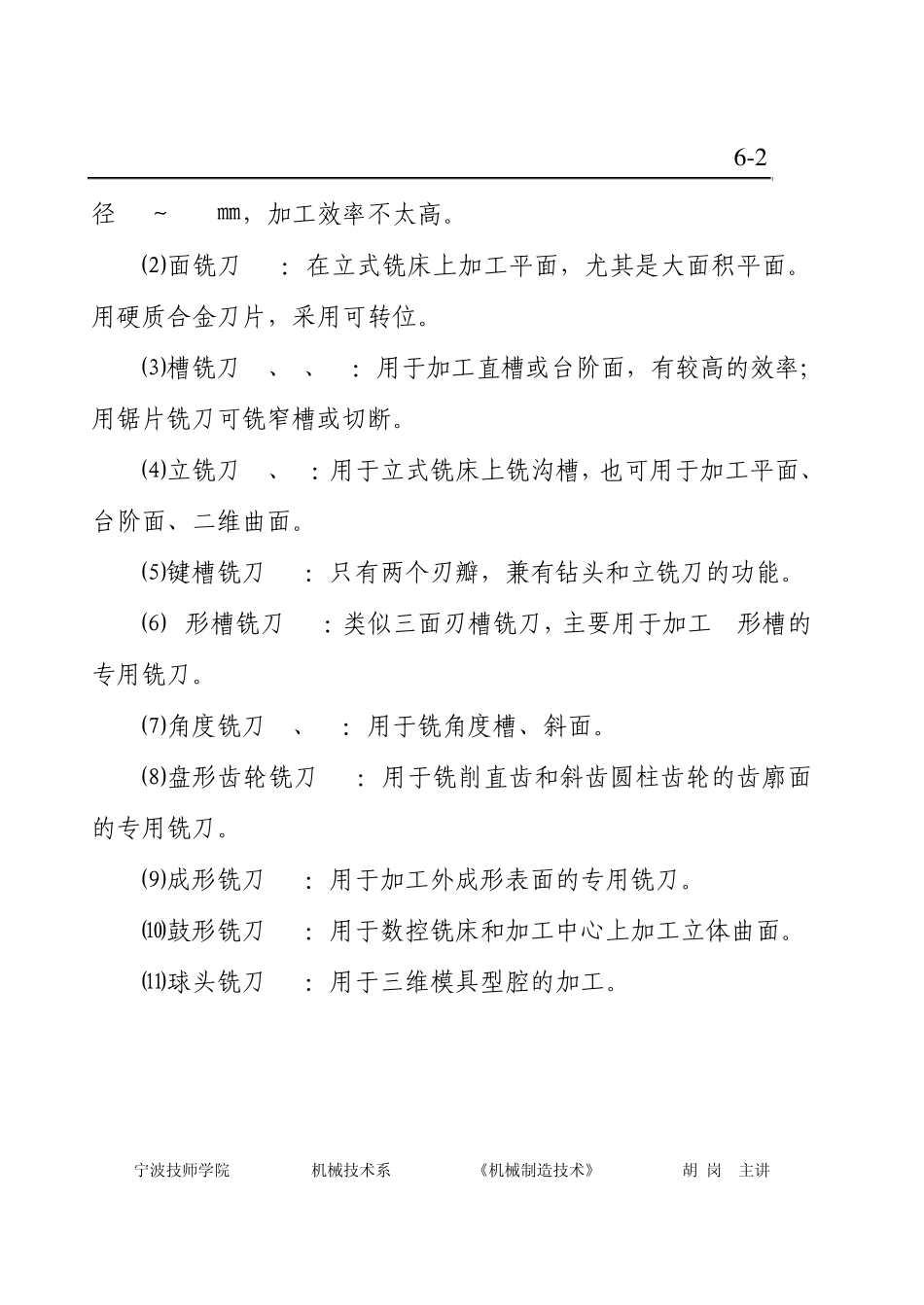

6 -1 宁波技师学院 机械技术系 《机械制造技术》 胡 岗 主讲 一、引入 1、简述拉削的加工特点。 2、钻孔、扩孔、镗孔、铰孔、拉孔分别能达到的加工精度。 二、讲授新课 第六章 铣削 用铣刀在铣床上的加工称为铣削。 铣削是一种应用非常广泛的切削加工方法。它可以对许多不同几何形状的表面进行粗、半精加工，其加工精度一般为IT9～IT8，表面粗糙度为Ra6.3～1.6um。 铣刀为多齿刀具，所以具有较高的生产率。 第一节 铣刀的类型及应用 铣削可用于加工平面、沟槽、台阶面、斜面、特形面等各种几何形状的表面。这些表面的获得除了需要机床提供必要的运动外，还须依靠多种多样的铣刀。 ⑴圆柱铣刀(a)：在卧式铣床上加工面积不太大的平面,铣刀直6 -2 宁波技师学院 机械技术系 《机械制造技术》 胡 岗 主讲 径50～100㎜，加工效率不太高。 ⑵面铣刀(b)：在立式铣床上加工平面，尤其是大面积平面。用硬质合金刀片，采用可转位。 ⑶槽铣刀(e、f、h)：用于加工直槽或台阶面，有较高的效率；用锯片铣刀可铣窄槽或切断。 ⑷立铣刀(c、d)：用于立式铣床上铣沟槽，也可用于加工平面、台阶面、二维曲面。 ⑸键槽铣刀(k)：只有两个刃瓣，兼有钻头和立铣刀的功能。 ⑹T形槽铣刀(g)：类似三面刃槽铣刀，主要用于加工T形槽的专用铣刀。 ⑺角度铣刀(i、j)：用于铣角度槽、斜面。 ⑻盘形齿轮铣刀(m)：用于铣削直齿和斜齿圆柱齿轮的齿廓面的专用铣刀。 ⑼成形铣刀(n)：用于加工外成形表面的专用铣刀。 ⑽鼓形铣刀(p)：用于数控铣床和加工中心上加工立体曲面。 ⑾球头铣刀(q)：用于三维模具型腔的加工。 6 -3 宁波技师学院 机械技术系 《机械制造技术》 胡 岗 主讲 6 -4 宁波技师学院 机械技术系 《机械制造技术》 胡 岗 主讲 第二节 铣刀的几何参数用铣削要素 一、铣刀的几何参数 1、铣刀标注参考系 铣刀的种类虽然很多，在结构上也各有特点，但主要还是圆柱铣刀和面铣刀两种为代表。 圆柱形铣刀的正交平面参考系和法平面参考系。 2、铣刀的几何角度 6 -5 宁波技师学院 机械技术系 《机械制造技术》 胡 岗 主讲 ⑴圆柱形铣刀的几何角度 前角：正交平面内，γ0；后角：正交平面内，α0；刃倾角：即为外圆螺旋角β。 ⑵面铣刀的几何角度 前角：正交平面内，γ0；后角：正交平面内，α0；刃倾角：主切削刃与基面的夹角λS。 6 -6 宁波技师学院 机械技术系 《机械制造技术》 胡 岗 主讲 ...
