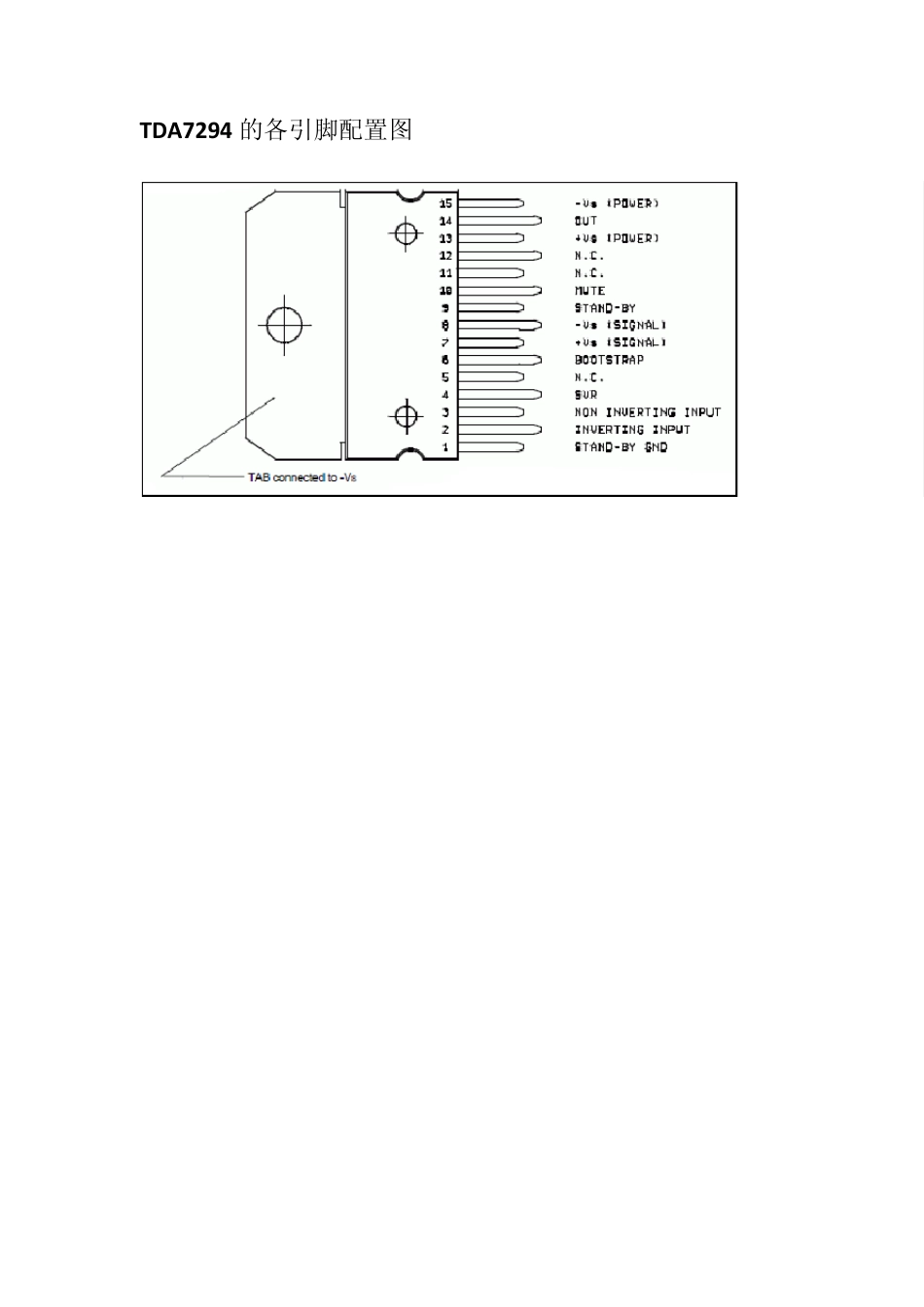

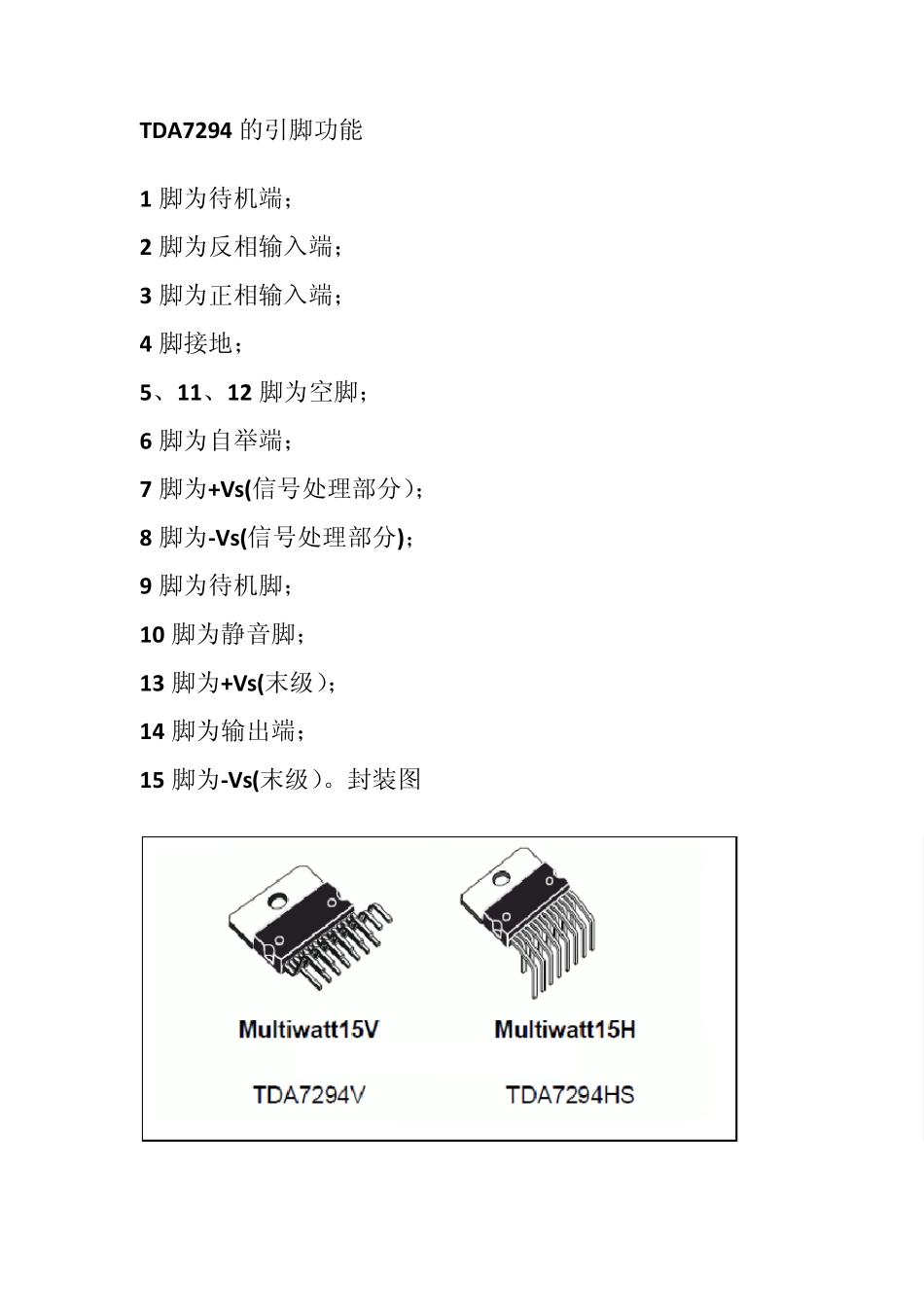

简介 TDA7294是意法微电子（SGS-THOMSON Microelectronics）在上世纪九十年代推出的AB类单片式音频功放集成电路。该芯片采用15脚双列非对称直插封装，差分输入级由双极型晶体管构成，推动级和功率输出级采用DMOS场效应管半导体技术。这种混合半导体制造工艺使得TDA7294兼顾双极型信号处理电路和MOS功率管的优点，重放音色极具亲和力（被发烧友誉为“胆味功放”）；内置的静音待机功能，短路电流及过热保护功能使其性能更完善。可应用在HiFi家用音响、有源音响、高性能电视机等领域。 主要特点 ■宽电源电压范围 ■高输出功率 ■待机和静音功能 ■无噪 ON/OFF 开关 ■低噪声和低失真 ■短路保护和过热保护 封装与引脚 TDA7294 的各引脚配置图 TDA7294 的引脚功能 1 脚为待机端； 2 脚为反相输入端； 3 脚为正相输入端； 4 脚接地； 5、11、12 脚为空脚； 6 脚为自举端； 7 脚为+Vs(信号处理部分）； 8 脚为-Vs(信号处理部分)； 9 脚为待机脚； 10 脚为静音脚； 13 脚为+Vs(末级）； 14 脚为输出端； 15 脚为-Vs(末级）。封装图 内部原理框图 应用电路 推荐典型应用电路 应用电路实例 BTL 电路图 合并式功放电路图
