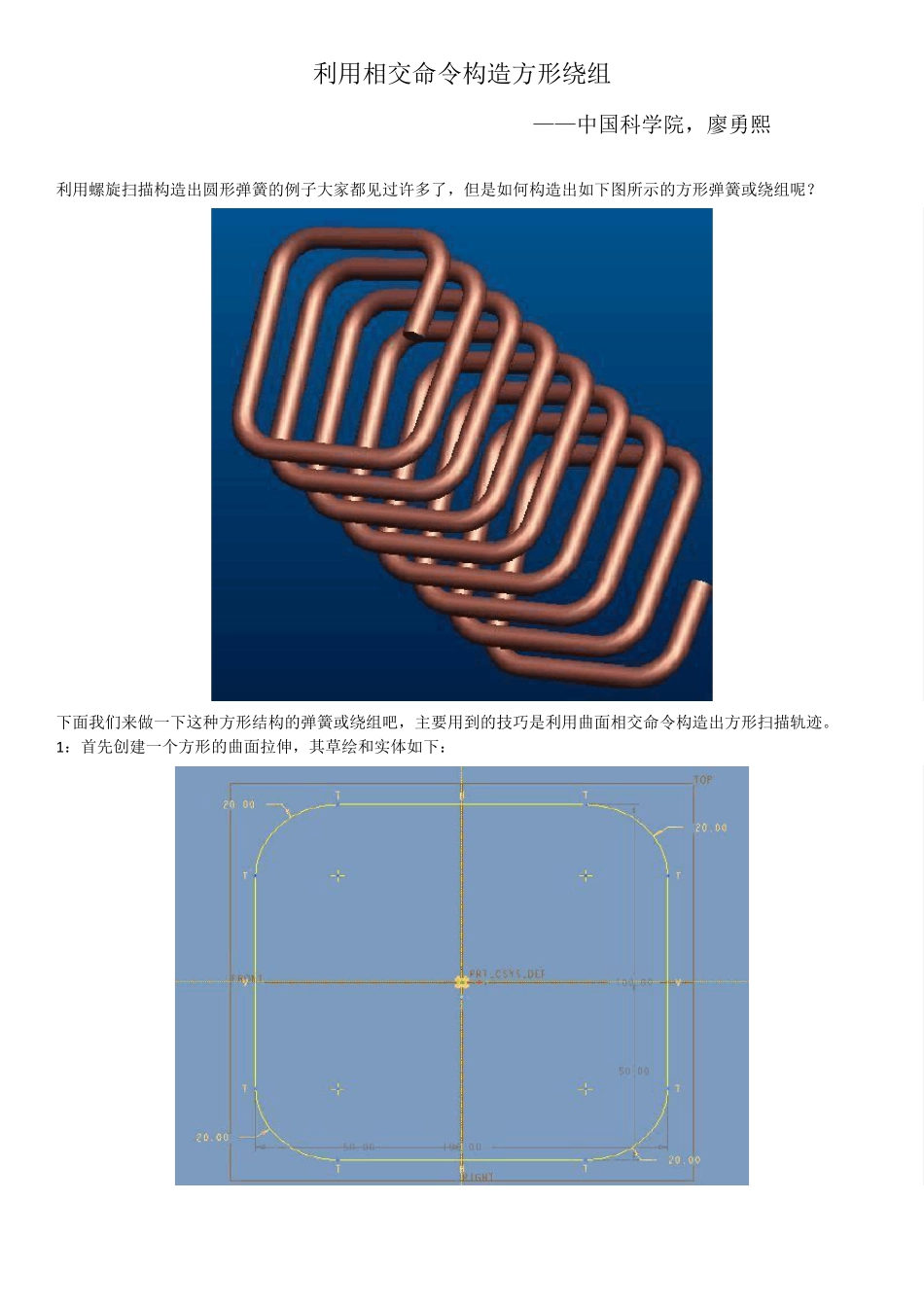

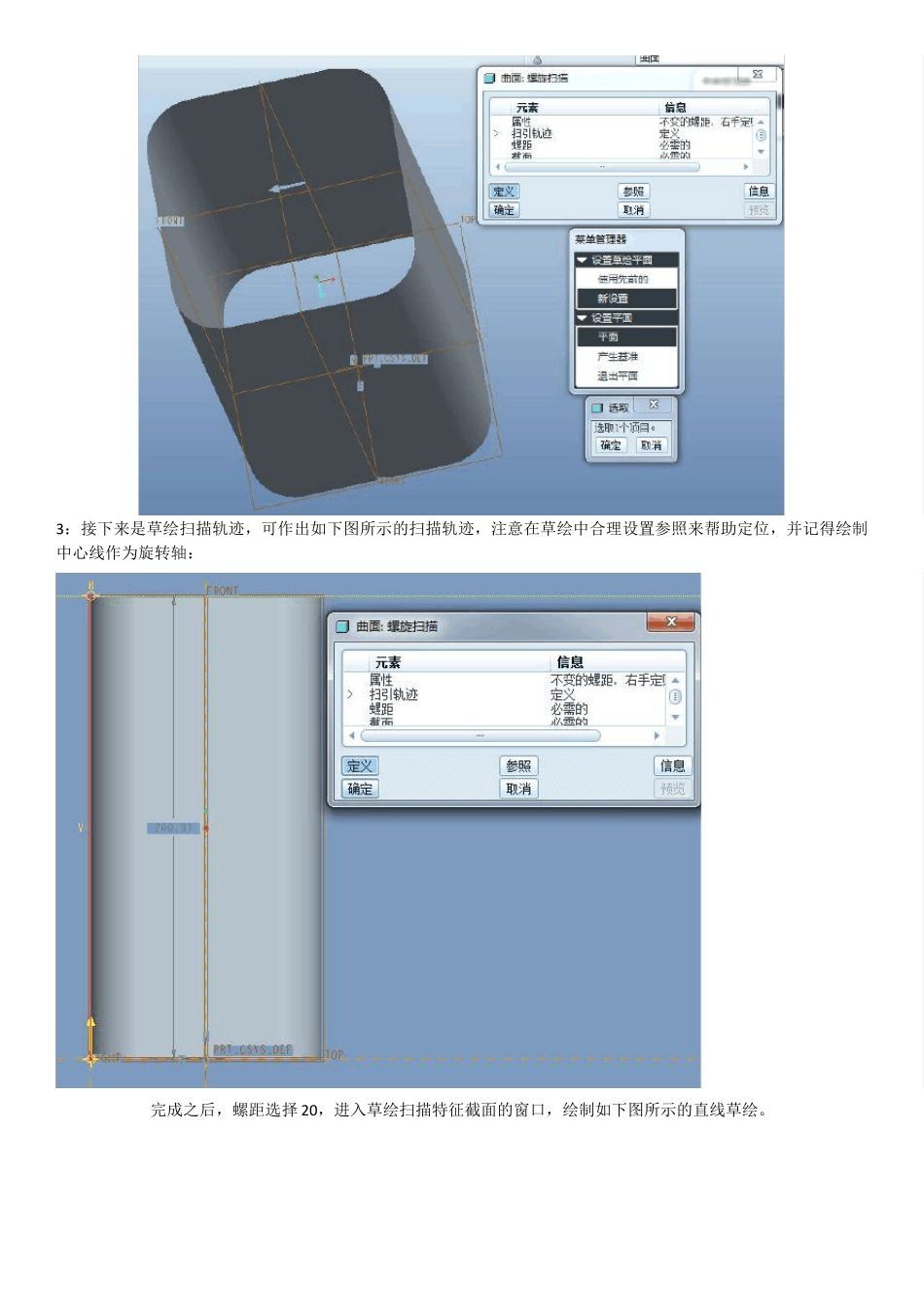

利用相交命令构造方形绕组 ——中国科学院，廖勇熙 利用螺旋扫描构造出圆形弹簧的例子大家都见过许多了，但是如何构造出如下图所示的方形弹簧或绕组呢？ 下面我们来做一下这种方形结构的弹簧或绕组吧，主要用到的技巧是利用曲面相交命令构造出方形扫描轨迹。 1 ：首先创建一个方形的曲面拉伸，其草绘和实体如下： 2：点击“插入”，“螺旋扫描”，“曲面”，弹出如下图所示的窗口，依次选择常数，穿过轴，右手定则，完成。 在弹出的窗口中，需要选择扫描轨迹的草绘平面和参考平面，此时我们可以选择 right 基准面作为草绘平面，参考平面可以默认，也可以自己选择。 3 ：接下来是草绘扫描轨迹，可作出如下图所示的扫描轨迹，注意在草绘中合理设置参照来帮助定位，并记得绘制中心线作为旋转轴： 完成之后，螺距选择2 0 ，进入草绘扫描特征截面的窗口，绘制如下图所示的直线草绘。 点击草绘中的确定之后，就可以预览“曲面：螺旋扫描”的效果了，确定，显示如下图： 4：接下来做“相交”的操作，以勾勒出用于方形螺旋扫描的扫描轨迹线。按住 ctrl 选中步骤 1 中的拉伸曲面和上一步中的螺旋扫描曲面，点击“编辑”中的“相交”命令，此时完成交截线的创建，如下图： 5 ：点击“插入”，“可变截面扫描”，在参照选项卡中选中上一步中创建的交截线： 然后点击“创建或编辑草绘剖面”，草绘如图所示的剖面，点草绘确定按钮。 出现如下图所示的实体，已经接近尾声了： 确定之后，隐藏拉伸和螺旋扫描曲面，就是我们所要的方形弹簧或绕组了：
